CBB電容失效原因分析
CBB電容統(tǒng)一叫做薄膜電容，同電阻一樣被廣泛應(yīng)用于各種各樣的PCB板上，隨便拆開一款電氣設(shè)備，如LED電源；充電器；筆記本電腦的電源適配器；微波爐；吹風(fēng)扇；電視機等等隨處可見的電器產(chǎn)品，里面都會有用到這種紅色的CBB電容。
相對于常見的電容而言，我們對于CBB電容的認知不多，CBB電容為什么也會失效呢？
研究人員在一次高頻焊接機的制作中，逆變板部分發(fā)出“啦、啦、啦”的異響，設(shè)計者認為是溫度過高熱脹冷縮引起的，并沒有懷疑過CBB電容出現(xiàn)問題，而后經(jīng)過多次實驗，近距離的聽才發(fā)現(xiàn)是CBB電容發(fā)出的聲音，而這個“啦、啦”聲就是典型的CBB電容放電自愈的聲音，清脆而頻繁。之后馬上對CBB電容做容量及耐壓測試，發(fā)現(xiàn)容量基本上都在標稱范圍內(nèi)，從3.2~3.3uF，標稱就是3.3uF，而對于600V的直流耐壓標稱測試，高壓測試儀最好的只能達到500V，很多都在300V都出現(xiàn)放電自愈現(xiàn)象，隨著越來越高就會發(fā)出“啦、啦”的聲響。
從實驗的數(shù)據(jù)來看，同一批型號的拆機電容，容量越低的，耐壓越低，容量越高的，耐壓越高一些。這就說明放電自愈損傷了電容金屬化的表面積，導(dǎo)致容量下降。在之后的拆解當中發(fā)現(xiàn)CBB電容外表層損傷非常厲害，幾乎一片的放電引起的損傷，越到內(nèi)部，越好一些，這個可能跟外包裝密封程度，水汽進入有關(guān)。
通過對資料的搜索，發(fā)現(xiàn)CBB電容處于長期的工作環(huán)境時，會導(dǎo)致金屬化鍍層的蒸發(fā)從而縮小了容量，若工作溫度比較高的，還會導(dǎo)致金屬化鍍層的脫落現(xiàn)象。

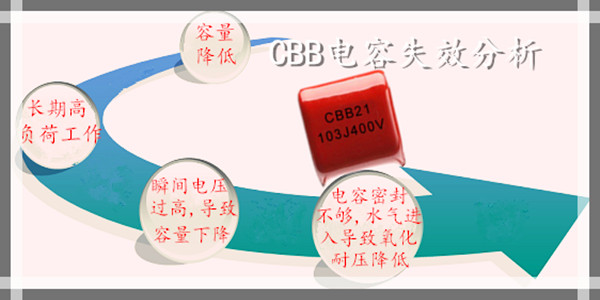

導(dǎo)致CBB電容失效，容量降低，耐壓降低有以下幾點原因：
1、電容密封不夠，水汽進入導(dǎo)致氧化，耐壓降低。
2、長期瞬間電流過大，電壓過高，內(nèi)部放電自愈導(dǎo)致容量下降。
3、長期高負荷工作，金屬鍍層的蒸發(fā)導(dǎo)致容量降低。
如何解決CBB電容失效的方法請參考如下：
1、采購有質(zhì)量保證的CBB電容。
2、盡可能的高規(guī)格使用，比如安規(guī)電容X2一般標稱275VAC，但實際上瞬間測試上1KV都是可以承受的了，質(zhì)量非常好，拆機電容中，安規(guī)電容無論是高壓測試還是物理分解都非常漂亮。
3、并聯(lián)合理的壓敏電阻，防止沖擊電壓過高，據(jù)說此法比較有效，有條件降低瞬間電流，一般在允許的范圍內(nèi)，串聯(lián)電阻。
編輯：admin 最后修改時間：2018-02-26
