開關電源中安規電容各參數設計

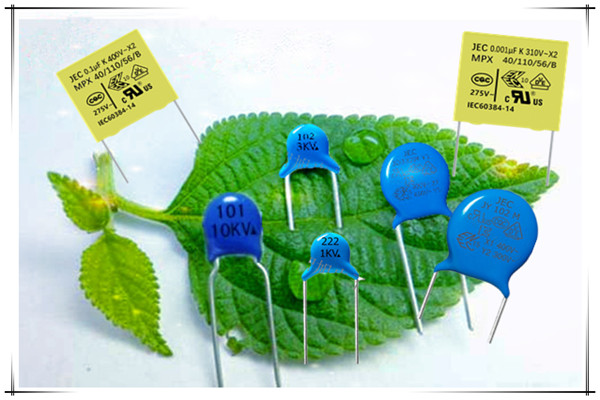

安規電容應用在各開關電源中，接地起到保護作用，確保使用者的安全的使用非常重要，在電路中有非常重要的作用，一般是應用在電容器失效后，不會導致電擊，不危及人身安全的場合。
那么安規電容型號種類怎么選擇呢，以下一一說明，僅供參考。
開關電源中的安規X電容參考AD1043的設計
1.市電輸入L/N線對大地：（2顆222/250VY2）
2.市電經過1級共模扼流圈后的兩線對大地：（2顆472/250VY2）
參考MWS-145-12的設計：
1.市電經過1級共模扼流圈后的兩線對大地：（2顆222/2kVY1）
2.整流橋輸出的低壓端（變壓器初級低壓端）對大地：（1顆222/2kVY1）
3.12V低壓直流輸出GND對大地：（1顆103/1KVY1)
參考MWS-200-12的設計：
1.市電輸入L/N線對大地：（2顆472/250VY2未上）
2.市電經過1級共模扼流圈后的兩線對大地：（2顆472/250VY2）
2.整流橋輸出的低壓端（變壓器初級低壓端）對大地：（1顆222/250VY2）
3.PFC輸出高壓端對變壓器初級地：（1顆103/2kVY1）
4.12V低壓直流輸出對大地：（1顆103/1KVY1)
5.12V低壓直流輸出GND對大地：（1顆203/1KVY1)
參考開關電源的設計：
1.市電輸入L/N線對大地：（2顆102/250VY2）
2.市電經過2級共模扼流圈后的兩線對大地：（2顆102/250VY2）
3.整流橋輸出的低壓端（變壓器初級低壓端）對大地：（1顆332/250VY2）
4.12V低壓直流輸出對大地：（1顆223/1KVDISCY1)
5.變壓器初級低壓端對變壓器次級低壓端：（222/250VY1）
參考AD1118安規X電容放置原則：
1.共模扼流圈前：105/275VAC(MKP/X2)
2.共模扼流圈后：474/275VAC(MKP/X2)
參考MWSP200-12安規X電容放置原則：
1.共模扼流圈前：1uF/275VAC(MKP/X2)
2.共模扼流圈后：0.33uF/275VAC(MKP/X2)
參考MWS145-12安規X電容放置原則：
1.共模扼流圈前：0.22uF/MKP-X2-250VAC/275VAC(GS-L)
2.共模扼流圈后：0.1uF/MKP-X2-250VAC/275VAC(GS-L)
一般兩級安規X電容，前一級用0.47uF,第二級用0.1uF；單級則用0.47uF.目前還沒有比較方便的計算方法。（電容容量的大小和電源的功率無直接關系）
開關電源的安規Y電容設計準則：
大地=PGND（orCHGND）
參考AD1118安規Y電容放置原則：
1.市電輸入L/N線對大地：（2顆472/250VY2）
2.市電經過一級共模扼流圈后的兩線對大地：（2顆472/250V）
3.整流橋輸出的低壓端（變壓器初級低壓端）對大地：（1顆222/250V）
4.6組低壓直流輸出88V1對大地：（各1顆103/1KVY1)
5.6組低壓輸出輔助電源AGND（變壓器次級低壓端）對大地：（共用1顆103/1KVY1)
6.變壓器初級低壓端對變壓器次級低壓端：(共用1顆103/1kVY1)
根據上述說明，安規Y電容設計規則如下：(可適當選擇)
1.市電輸入L/N線對大地：（2顆222/250VY2）
2.市電經過一級共模扼流圈后的兩線對大地：（2顆222/250VY2）
3.整流橋輸出的低壓端（變壓器初級低壓端）對大地：（1顆222/250VY2）
4.變壓器初級低壓端對變壓器次級低壓端：(共用1顆103/1kVY1)
5.低壓側直流輸出對大地：（1顆103/1KV)
6.低壓輸出側GND對大地：（1顆103/1KV)
作為開關電源中的安規電容，質量保障是很重要的，選購安規電容時選擇必須有安全檢測機構的認證和各工業國的安規認證，一般產品上都有認證標識。
