X電容解析及推薦
X電容作為安規電容，跨接在在電力線的零線-火線（L-N）之間，用于濾除電源間的差模干擾，對降低EMI，改善電源紋波性能有較大作用。
X電容在電路中的位置及作用 ：

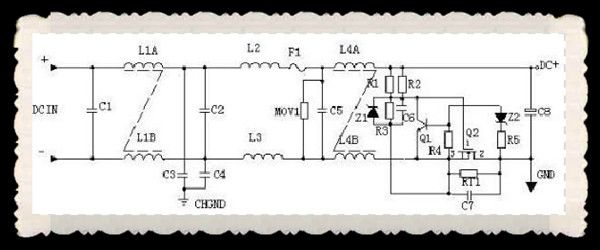

上圖為DC輸入濾波電路原理圖，C1、L1、C2組成雙π型 濾波網絡，C2（X電容）、C3和C4（Y電容） 為安規電容，兩者共同對輸入電源的電磁噪聲及雜波信號進行抑制，同時也防止電源本身產生的高頻雜波對電網干擾。 通常，X 電容多選用聚丙烯膜類電容,這種類型的電容，體積較大，但其允許瞬間充放電的電流也很大，而其內阻相應較小。
與之相比，普通電容紋波電流的指標較低，動態內阻較高。因此用普通電容代替X電容，除了電容耐壓無法滿足標準之外，紋波電流指標也難以符合要求。
幾款同類型X電容參數對比：
型號 MKPX2 MKP65 過電壓等級 X2 X2 X2 容量 0.001～10uF 0.001～50uF 0.001～10uf 額定電壓 310VAC 305VAC 310VAC 耐電壓 2000VDC 2000VDC 1333VDC 偏差 ±10% ±10% ±10% 損耗角 ≤0.3％ ≤0.2％ 無標準 絕緣電阻 ≥25000MΩ ≥15000MΩ 無標準 尺寸W*H*T 13*9*4 13*11*5 13*11*5 認證：CQC；UL；VDE； ENEC； KC， X2等級的X電容耐高壓小于等于2.5kV，符合目前大多數電氣的電源輸入要求，但對耐壓值、損耗角等參數仍有較多要求。向日亞的MKPX2系列X2等級X電容耐壓高，損耗小，雖然損耗略高于MKP65系列X電容，但其性價比較高，所以對大批量的產品生產是個較好的選擇。

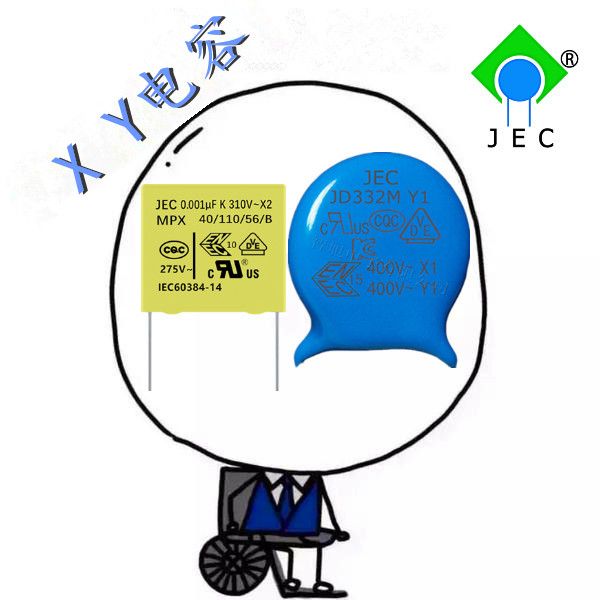

并聯聚丙烯膜電容和X Y電容一體的安規電容，具有自愈性能好、體積小、耐脈沖電壓性能優良、損耗值較低和優良溫度特性的優點，并且滿足了小型化的要求。
X電容作為電子元器件，已被廣泛應用于各類電子產品中。在選購X電容時，選有品質保障的原廠廠家也很重要。東莞穎特新電子-安規電容廠家，30年專注安規電容及陶瓷電容的研發生產銷售，安規電容規格型號齊全，為滿足客戶需求都有生產編帶安規電容，全自動生產設備，出貨快，鉆石品質。經過多國工業大國安規認證，是合法安規電容生產企業，本著安全的安規電容生產，為科技守護美好生活，更好的守護我們身邊最愛的人的安全。
以上關X電容解析及推薦知識來自東莞市穎特新電子有限公司研發部提供，更多資訊請大家移步至網站中穎特新資訊中獲取。
