x安規電容與Y安規電容的區別
X安規電容和Y安規電容都是安全電容，區別是X電容接在輸入線兩端用來消除差模干擾，Y電容接在輸入線和地線之間，用來消除共模干擾；

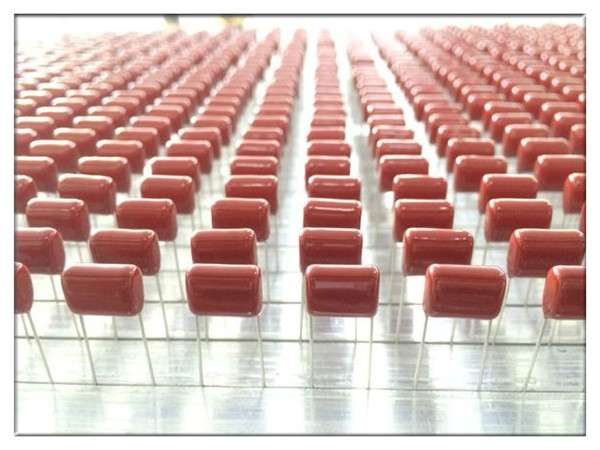

X安規電容采用塑封的方形高壓CBB電容，CBB電容不但有更好的電氣性能，而且與電源的輸入端并聯可以有效的減小高頻脈沖對開關電源的影響。
Y安規電容有高壓瓷片的。Y安規電容連接在相線與地線之間。為了不超過相關安全標準限定的地線允許泄漏值，這些電容的值大約在幾nF。一般地，Y安規電容應連接到噪聲干擾較大的導線上；
Y安規電容分為Y1電容和Y2電容，Y1屬于雙絕緣Y電容,用于跨接一二次側。Y2則屬于基本單絕緣Y電容,用于跨接一次側對保護大地即FG線。
安規電容是指用于這樣場合，即電容器失效后，不會導致電擊，不危及人身安全。
X安規電容安全等級 應用中允許的峰值脈沖電壓 過電壓等級（IEC664） X1 >2.5kV ≤4.0kV SW { {
X2 ≤2.5kV IY-F 6bXV
X3 ≤1.2kV }_.T.S@;9e
Y安規電容安全等級 絕緣類型 額定電壓范圍
Y1 雙重絕緣或加強絕緣 ≥ 250V
Y2 基本絕緣或附加絕緣 ≥150V ≤250V
Y3 基本絕緣或附加絕緣 ≥150V ≤250V
Y4 基本絕緣或附加絕緣 <150V
X電容抑制差模干擾
Y電容抑制共模干擾
根據IEC 60384-14，電容器分為X電容及Y電容，
1. X電容是指跨于L-N之間的電容器。
2. Y電容是指跨于L-G/N-G之間的電容器。 (L=Line, N=Neutral, G=Ground) 。
(1.)加Y-CAP最重要的目的是為了過EMI
(2.)現在大多人不想加Y-CAP，有兩點：
a.是為了降低成本，一個Y-CAP有0.3RMB，現在大家都在進行NO Y設計
b.我們的開關電源在一些音頻設備上使用時有很多的困擾，比如mp3用開關電源就沒有用線性電源好，固定臺電話，ADSL用開關電源就會有噪音；
3.安規對Y-CAP沒有說一定要加，只要你的EMI能過就可以，Y-CAP太大會影響漏電流。
科技發展時代，Y安規電容產品已應用廣泛，東莞穎特新電子-安規電容之家，30年專注安規Y電容及陶瓷電容的研發生產銷售，，是合法安規電容生產企業，本著安全的安規電容生產，為科技守護美好生活，更好的守護我們身邊最愛的人的安全。公司還引進全自動生產設備及檢測設備，出貨快，鉆石品質。
以上關于x安規電容與Y安規電容區別知識來自東莞市穎特新電子有限公司研發部提供，更多關于資訊大家可移步至網站中穎特新資訊中獲取。
