Y電容知多少

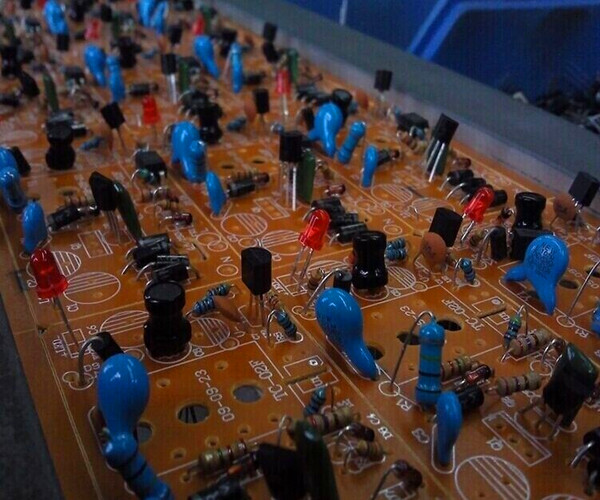

Y電容也是安全電容之一，是電源電路里最特別的器件，特別在AC/DC converter里,Y電容對抑制共模干擾有很大的作用.
Y電容分為Y1電容和Y2電容，Y1屬于雙絕緣Y電容,用于跨接一二次側.Y2則屬于基本單絕緣Y電容,用于跨接一次側對保護大地即FG線根據IEC 60384-14。
Y電容底下又分為Y1, Y2, Y3，Y4, 主要差別在于Y1耐高壓大于8 kV；2Y2耐高壓大于5 kV,；Y3耐高壓 n/a 4.；Y4耐高壓大于2.5 kV。
1. Y1 額定電壓≤500VAC,峰值電壓等于8 kV,實驗電壓4000VAC，可耐4KVAC
2. Y2額定電壓≥150VAC,≤500VAC,峰值電壓等于5 kV,實驗電壓1500VAC,Y2可以耐1.5KVAC~3000VAC
3. Y3耐高壓n/a,已被替代。
4. Y4耐高壓大于2.5 kV
Y電容的分級:一般Y電容分為Y1~Y4四種.目前AC/DC converter里最常用的是Y1和Y2
它們用在電源濾波器里,起到電源濾波作用,分別對共模（Y電容）,抑制電源電磁干擾用電容器。
Y電容通常可放在：
1 輸入端,和共模電感形成濾波器,L和N分別對PE加.
2 儲能大電容正負端對PE加.
3 輸出端對PE加.
4 變壓器原副邊跨接.
關于漏電流:Y電容到底能取多大?通常由漏電流限制.漏電流的意思是,當外殼接地不良的時候,火線電壓會通過Y電容和人體對大地形成漏電流.假設人體沒有阻抗,
漏電流的大小也就是火線電壓除于Y電容的阻抗.假如,輸入為300VAC,大概每10n的電容會形成1mA漏電流.但是對于儲能電容的正負端,由于經過整流橋,所以即使負端對PE的Y電容都會形成漏電流.漏電流的具體大小,應該由儀器測量.
當在電源跨線電路中使用電容器來消除噪音時，不僅僅只有正常電壓，還必須考慮到異常的脈沖電壓（如閃電）的產生，這可能會導致電容器冒煙或者起火。所以，跨線電容器的安全標準對于在不同國家有嚴格規定，故必須使用經過安全認證的Y電容器。
對于Y2類抑制電源電磁干擾用電容器應適用于在電容器失效時不會導致電擊危險的場合，用于電源跨線路連接時，能承受5kV的脈沖電壓沖擊，不致發生擊穿現象。
