什么是瓷片電容
瓷片電容是瓷片電容又稱圓片瓷介電容分為高壓瓷片電容和低壓瓷片電容，高壓瓷片電容有哪些特點?瓷片電容規格有哪些呢，JEC小編來向你介紹！
一、高壓瓷片電容
高壓瓷片電容器，就是以陶瓷材料為介質的電容器。高壓瓷片電容器，一個主要的特點就是體積小耐壓高。 高壓瓷片電容就是以陶瓷材料為介質的圓板電容器，在“瓷片”電容器中一般DC50v以下叫低壓，DC50V~500V為中高壓，DC1000v~6000v和為高壓，安規Y電容也是屬于高壓，DC6000v以上為超高壓。
2KV、3KV電壓很常見。常用于高壓場合。

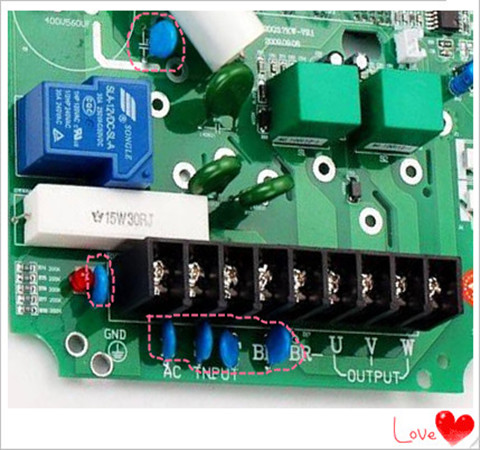

高壓瓷片電容作用具有耐磨直流高壓的特點，適用于高壓旁路和耦合電路中，其中的低耗損高壓圓片具有較低的介質損耗，特別適合在電視接收機和掃描等電路中使用。
二、瓷片電容規格有哪些
瓷片電容用高介電常數的電容器陶瓷〈鈦酸鋇一氧化鈦〉擠壓成圓管、圓片或圓盤作為介質，在陶瓷表面涂覆一層金屬薄膜,并用燒滲法將銀鍍在陶瓷上作為電極制成的電容器。
瓷片電容(瓷介電容)作用主要有三個方面：
1.容量損耗隨溫度頻率具高穩定性;2.特殊的串聯結構適合于高電壓極長期工作可靠性 ;3.高電流爬升速率并適用于大電流回路無感型結構。通常用于高穩定振蕩回路中，作為回路、旁路電容器及墊整電容器如消除高頻干擾。
瓷片電容器不宜使用在脈沖電路中，因為它們易于被脈沖電壓擊穿。
陶瓷有I類瓷，II類瓷，III類瓷之分，I類瓷，NP0，溫度特性，頻率特性和電壓特性佳，因介電常數不高，所以容量做不大;II類瓷，X7R次之，溫度特性和電壓特性較好;III類瓷，介電常數高，所以容量可以做很大，但溫度特性和電壓特性不太好。瓷片電容器一般體積不大。另外，再強調一個重要特點：瓷介電容器擊穿后，往往呈短路狀態。(這是它的弱點)而薄膜電容器失效后，一般呈開路狀態
瓷片電容規格Ⅱ類瓷也叫做高介電常數型(High Dielectric Constant Type)，是適用於作旁路、耦合或用在對損耗 和電容量穩定性要求不高的電路中的具有高介電常數的一種電容器。該類陶瓷介質是以在類別溫度 范圍內電容量非線性變化來表徵。其特性符合以下標準：
用途：1). 旁路和耦合;2). 對 Q 值 和容量穩定性要求一般的分步電路。
三、電容的識別方法
電容器耐壓的標注有一種是采用一個數字和一個字母組合而成。數字表示10的冪指數，字母表示數值，單位是V(伏)。
字母 A B C D E F G H J K Z
耐壓值 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.3 8.0 9.0
1J代表 6.3*10=63V 2G代表 4.0*100=400V 3A代表 1.0*1000=1000V
由于電容體積要比電阻大，所以一般都使用直接標稱法。如果是 10n，那么就是10nF，同樣100p就是100pF。如果是4n7就是4.7nF，
不標單位的直接表示法：用1～4位數字表示，即指數標識，容量單位 為pF，如獨石和一些瓷片電容，一般就用指數形式，471就代表47×10^1 pF=470pF。 瓷片電容也有直接標識容量的，單位就是pF。
鉭電容，一般直接標識數值，常見單位莡F。 (電容數字標識部分由pongo網友補充，在此表示感謝!) 色碼表示法：沿電容引線方向，用不同的顏色表示不同的數字，第一，二種環表示電容量，第三種顏色表示有效數字后零的個數(單位為pF) 顏色意義：黑=0、棕=1、紅=2、橙=3、黃=4、綠=5、藍=6、紫=7、灰=8、白=9。
電容的識別：看它上面的標稱，一般有標出容量和正負極，比如鉭電容上，有白線的一端就是正極，另外像電解電容，就用引腳長短來區別正負極長腳為正，短腳為負。 電阻電容序列值 電容容值系列。 瓷片電容是瓷片電容又稱圓片瓷介電容分為高壓瓷片電容和低壓瓷片電容等，高壓瓷片電容有哪些特點?瓷片電容規格有哪些呢，下面小編來向你介紹!
一、高壓瓷片電容
高壓瓷片電容器，就是以陶瓷材料為介質的電容器。高壓瓷片電容器，一個主要的特點就是耐壓高。 高壓瓷片電容就是以陶瓷材料為介質的圓板電容器，在“瓷片”電容器中一般DC50v以下叫低壓，DC100V~500V為中高壓，DC1000v~6000v和為高壓，安規Y電容也是屬于高壓，DC6000v以上為超高壓。
2KV、3KV電壓很常見。常用于高壓場合。
高壓瓷片電容作用具有耐磨直流高壓的特點，適用于高壓旁路和耦合電路中，其中的低耗損高壓圓片具有較低的介質損耗，特別適合在電視接收機和掃描等電路中使用。
二、瓷片電容規格有哪些
瓷片電容用高介電常數的電容器陶瓷〈鈦酸鋇一氧化鈦〉擠壓成圓管、圓片或圓盤作為介質，在陶瓷表面涂覆一層金屬薄膜,并用燒滲法將銀鍍在陶瓷上作為電極制成的電容器。
瓷片電容(瓷介電容)作用主要有三個方面：
1.容量損耗隨溫度頻率具高穩定性;2.特殊的串聯結構適合于高電壓極長期工作可靠性 ;3.高電流爬升速率并適用于大電流回路無感型結構。通常用于高穩定振蕩回路中，作為回路、旁路電容器及墊整電容器如消除高頻干擾。
瓷片電容器不宜使用在脈沖電路中，因為它們易于被脈沖電壓擊穿。
陶瓷有I類瓷，II類瓷，III類瓷之分，I類瓷，NP0，溫度特性，頻率特性和電壓特性佳，因介電常數不高，所以容量做不大;II類瓷，X7R次之，溫度特性和電壓特性較好;III類瓷，介電常數高，所以容量可以做很大，但溫度特性和電壓特性不太好。瓷片電容器一般體積不大。另外，再強調一個重要特點：瓷介電容器擊穿后，往往呈短路狀態。(這是它的弱點)而薄膜電容器失效后，一般呈開路狀態
瓷片電容規格Ⅱ類瓷也叫做高介電常數型(High Dielectric Constant Type)，是適用於作旁路、耦合或用在對損耗 和電容量穩定性要求不高的電路中的具有高介電常數的一種電容器。該類陶瓷介質是以在類別溫度 范圍內電容量非線性變化來表徵。其特性符合以下標準：
用途：1). 旁路和耦合;2). 對 Q 值 和容量穩定性要求一般的分步電路。
三、電容的識別方法
電容器耐壓的標注有一種是采用一個數字和一個字母組合而成。數字表示10的冪指數，字母表示數值，單位是V(伏)。
字母 A B C D E F G H J K Z
耐壓值 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.3 8.0 9.0
1J代表 6.3*10=63V 2G代表 4.0*100=400V 3A代表 1.0*1000=1000V
由于電容體積要比電阻大，所以一般都使用直接標稱法。如果是 10n，那么就是10nF，同樣100p就是100pF。如果是4n7就是4.7nF，
不標單位的直接表示法：用1～4位數字表示，即指數標識，容量單位 為pF，如獨石和一些瓷片電容，一般就用指數形式，471就代表47×10^1 pF=470pF。 瓷片電容也有直接標識容量的，單位就是pF。
鉭電容，一般直接標識數值，常見單位莡F。 (電容數字標識部分由pongo網友補充，在此表示感謝!) 色碼表示法：沿電容引線方向，用不同的顏色表示不同的數字，第一，二種環表示電容量，第三種顏色表示有效數字后零的個數(單位為pF) 顏色意義：黑=0、棕=1、紅=2、橙=3、黃=4、綠=5、藍=6、紫=7、灰=8、白=9。
電容的識別：看它上面的標稱，一般有標出容量和正負極，比如鉭電容上，有白線的一端就是正極，另外像電解電容，就用引腳長短來區別正負極長腳為正，短腳為負。 電阻電容序列值 電容容值系列。
簡單的介紹了下瓷片電容，希望能讓親們重新了解高壓瓷片電容，穎特新電子專業制造瓷片電容，安規Y電容30載，為您的安全生活提供有力保障，好質量的瓷片電容請聯系穎特新電子，400-9955-906，24小時熱線免費咨詢。
