高壓瓷片電容為什么會耐壓不良
近日，我們的工程在新詢盤過程中，有顧客問了一個問題，高壓電容上機使用后有拉弧擊穿產生。為此我們穎特新電子的工程為大家做了一個分析，希望可以幫助到遇到同樣問題的你，歡迎大家前來交流，探討結果。
經調查，此高壓電容腳距為3.0㎜，客人要求測試電壓為2000VAC。腳距即安全距離，電氣間隙。在這里，穎特新工程來告訴大家，什么叫拉弧，什么叫拉弧擊穿，電容器在什么情況下會有拉弧產生。
拉弧，是指電壓擊穿空氣時候的一種放電現象！在電氣中，當兩個導體間的電壓擊穿空氣層形成電弧，當電弧形成后空氣即產生大量的電子，導電性能迅速提高，即使兩導體間的距離繼續增大仍不能使電弧熄滅，這現象就是拉弧。
拉弧擊穿，電壓超過空氣的耐受力使空氣電離變成導體也就是產生電弧 ，電弧一般會繞過絕緣體沿著絕緣體的表面產生， 因而會對絕緣體產生損壞。 如電弧的高溫會使絕緣體融化或碎裂。

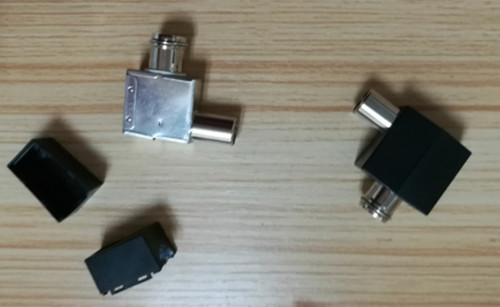

收到客戶寄來的產品，按客戶指示，進行三種模式測試分析：1.芯對芯2.芯對殼3.殼對殼。產生不良最多的是殼對殼。憑多年的電容器使用累積經驗猜想是安全距離太近造成的。接著看以下分析吧，哈哈！

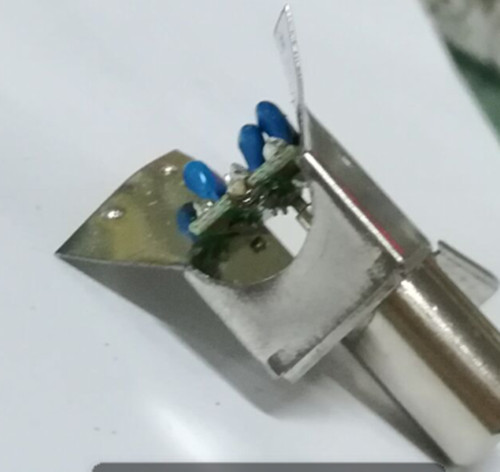

我先把每個產品都測試容量，發現容量是沒問題的。然后再拆分客供品。

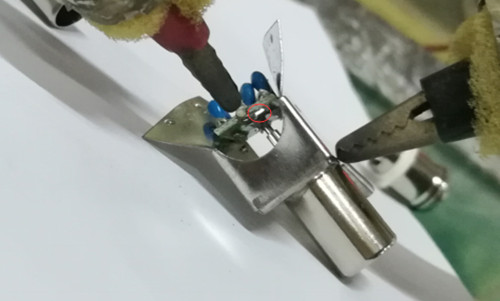

測電壓，電壓是逐步遞進式測試的，由低向高開始。
當電壓達到2000VAC時，電火花磁磁聲產生了。白色的光暈出現了。就是所謂的拉弧。仔細觀察，不難發現，產生拉弧的兩個端點在哪里。
結論：客人所說的高壓陶瓷電容耐壓不良，其實是拉弧造成的誤判。最后有拆下電容器測試，電氣性能符合標準。拉弧并非電容耐壓不良。但是拉弧會影響使用，影響判定。
這個主要是焊點與金屬殼之間因距離太近造成拉弧的。不是電容耐壓不良引起的。
后來，穎特新電子工程以給到客人建議，在PCB板的焊點上，特別是圓頭焊點，點加絕緣膠，增加絕緣性，防止焊點與金屬殼之間拉弧。
