常規薄膜電容在電路中的應用與作用
很多人都不知道常規薄膜電容在電路中的應用與作用,今天小編為大家解答一下這個問題。金屬化薄膜電容器因為漏電流小,容量穩定,被各行各業廣泛應用。穎特新電子就此總結了幾種較為常見的應用電路:

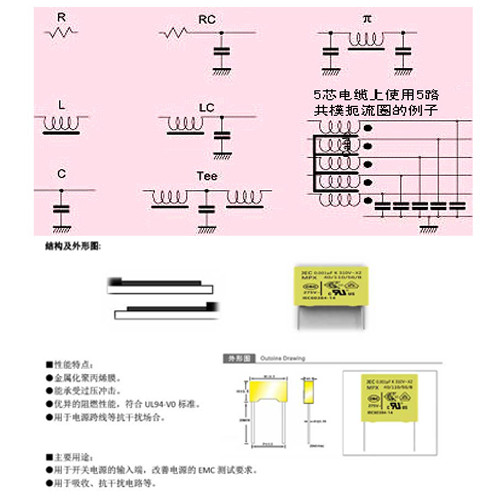

1.抑制電池電源干擾用電路
抑制電池電源干擾用電路
使用X電容器和Y電容器,一般用X2和Y2電容器。
2.濾波電路
濾波電路
需要了解直流電壓多少VDC,紋波電壓多少VAC,紋波頻率多少HZ,紋波電流多少mA?
3.需了解使用電壓(市電)220(230VAC)或者110(120)VAC?
環境溫度多少度?
CSD
4.諧振電路
諧振電路
在具有電阻R、電感L和電容C元件的交流電路中,電路兩端的電壓與其中電流相位一般是不同的。如果我們調節電路元件(L或C)的參數或電源頻率,可以使它們相位相同,整個電路呈現為純電阻性。電路達到這種狀態稱之為諧振。在諧振狀態下,電路的總阻抗達到極值或近似達到極值。
1.串聯諧振的特點1阻抗最小,且為純電阻;
2.電路中電流最大,并與電源電壓同相;
3.電感和電容兩端的電壓相等,其大小為總電壓的Q倍,電阻兩端電壓等于總電壓。
Q=1/ω0CR Q稱為串聯諧振電路的品質因數,其值一般可達100左右,由此可見電感和電容上的電壓比電源電壓大很多倍。
諧振頻率多少HZ,電容器端電壓多少VAC,容量誤差,電流? 外形尺寸,腳距,環境溫度等。
看完這篇東西,你重新認識了薄膜電容嗎,歡迎大家前來交流。
