安規電容接線方法X/Y電容火線 零線 地線
安規電容X/Y電容火線 零線 地線的接線方法有很多按照具體需求來實驗具體要根據實驗結果來定。實踐是檢驗準確值的唯一標準筆者

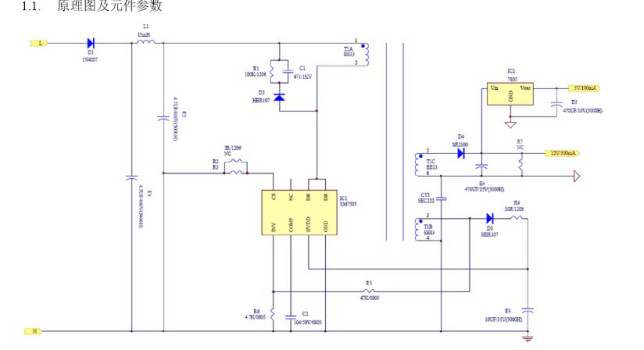

開關電源中電容器的選擇
一、輸入輸出安規電容器的選擇
1、輸入安規電容器的選擇
以引腳的形式分，有徑向引線，軸向引線，一般選擇徑向引線的電容，并在安裝時應盡量減小引線長度。
（電解電容劑型不得接反；耐壓值選擇為實際工作值的1.2~1.5倍）
2、輸入安規電容器容量的選擇
當交流電壓u=85~265V時，經驗選擇k=（2~3）uF/W
當交流電壓u=230V( -15%)時，k=1uF/W
（k為每單位輸出功率（W）所需輸入安規電容器容量（uF）的比例系數）
3、輸出安規電容器的選擇
a、輸出安規電容器的耐壓值一般留出1.2~1.5倍的余量（為了更安全可靠可以選擇2倍）。(偷工減料，可能實際低于標稱；再則使用久了，性能本身的衰退)
b、輸出安規電容器的容量可按照1000uF/A來選擇。
c、為減小輸出噪聲，可以在電解電容器上再并一只0.01~0.1uF的小電容。
d、可以將幾只相同容量的電解電容器并聯使用，以降低等效串聯電阻。
（電解電容的使用壽命與紋波電流，環境溫度有關，紋波電流越大，環境溫度越高，使用壽命就越短）設計時要注意。
二、EMI安規電容的選擇
能濾除電網線之間的串模干擾的電容器，稱作“X電容”（一般選擇X2，常用容量范圍是1nF~1uF，并聯在電網之間）
能濾除由一次繞組、二次繞組耦合電容產生的共模干擾電容器，稱作“Y電容”，一端接一次側直流高壓，另一端接二次側公共端（用于濾除10~200MHz頻段的高頻干擾，因此需要用短引線連接，常用容量范圍是 1~2.2nF耐壓值一般不低于1.5kV）
三、旁路電容和去耦電容
去耦電容在集成電路的電源和地之間有兩個作用：
1、作為集成電路的蓄能電容。
2、旁路掉該器件的高頻噪聲。
（數字電路中典型的去耦電容值是0.1uF，最好不用電解電容，去耦電容的選用經驗算法：C=1/F,即10MHz取0.1uF，100MHz取0.01uF）
在電子電路中，旁路電容和去耦電容都是起到抗干擾的作用，因為電容處的位置不一樣，稱呼也就不一樣了。（筆者這么認為）
對于同一個電路來說，旁路電容就是把輸入信號的高頻噪聲作為濾除對象，把前級攜帶的高頻雜波濾除；而去耦電容也稱退偶電容，就是把輸出信號的干擾作為濾除對象。
總之一句話，旁路，退偶，都是作用于高頻干擾。所以電容值要取小。
具體要根據實驗結果來定。實踐是檢驗準確值的唯一標準筆者
交流電輸入分為3個端子：火線(L) / 零線(N) / 地線(G)
LG/NG并接的電容為Y電容；LN并接的電容為X電容。
X電容是用于差模濾波的,即并聯于輸入的兩端.濾除L,N線之間的差模信號;Y電容用于共模濾波,它接于L于地或N于地之間,濾除L對地或N對地的共模信號,(Y電容通常對稱使用) 它們都是安規電容.
在交流電源輸入端,一般需要增加3個安全電容來抑制EMI傳導干擾。
交流電源輸入分為3個端子：火線（L）/零線（N）/地線（G）。
在火線和地線之間以及在零線和地線之間并接的電容,一般統稱為Y電容。 這兩個Y電容連接的位置比較關鍵,必須需要符合相關安全標準, 以防引起電子設備漏電或機殼帶電，容易危及人身安全及生命。它們都屬于安全電容，從而要求電容值不能偏大,而耐壓必須較高。
一般情況下,工作在亞熱帶的機器，要求對地漏電電流不能超過0.7mA；工作在溫帶機器，要求對地漏電電流不能超過0.35mA。因此，Y電容的總?cè)萘恳话愣疾荒艹^4700PF（472）。
（注：也就是L或N通過Y電容接到了插頭的地線G上，而G連接著外殼；如果大于472，有觸電的危險？？？？？？？？？？？？）

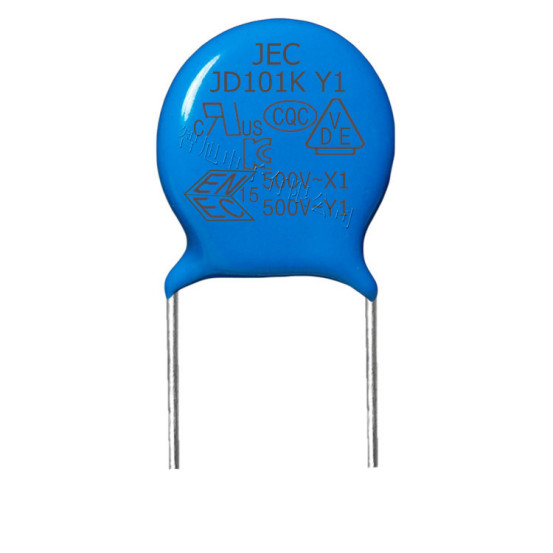

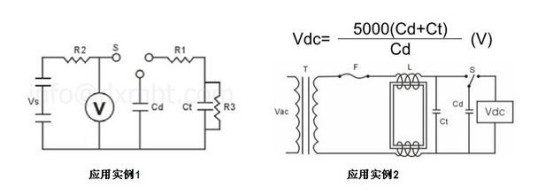

特別指出：作為安全電容的Y電容,要求必須取得安全檢測機構的認證。Y電容外觀多為橙色或藍色,一般都標有安全認證標志（如UL、CSA等標識）和耐壓AC250V或AC275V字樣。然而,其真正的直流耐壓高達5000V以上。 必須強調,Y電容不得隨意使用標稱耐壓AC250V或者DC400V之類的普通電容來代用。

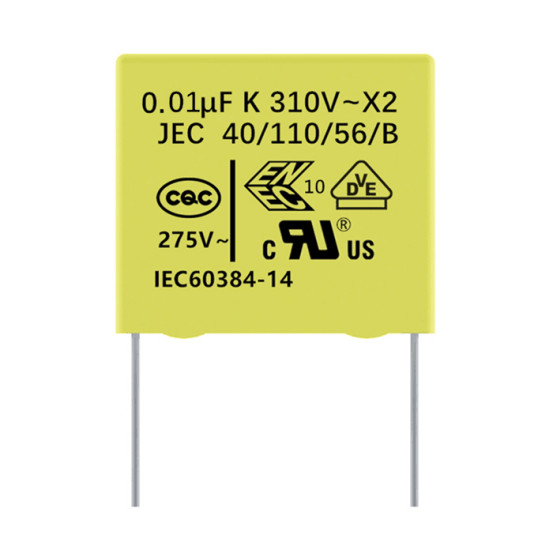

通常,X電容多選用紋波電流比較大的聚脂薄膜類電容。這種類型的電容,體積較大,但其允許瞬間充放電的電流也很大,而其內阻相應較小。普通電容紋波電流的指標都很低,動態內阻較高。用普通電容代替X電容,除了電容耐壓無法滿足標準之外,紋波電流指標也難以符合要求。
安規電容是指用于這樣的場合，即電容器失效后，不會導致電擊，不危及人身安全. 它包括了X電容和Y電容。 x電容是跨接在電力線兩線（L-N）之間的電容，一般選用金屬薄膜電容；Y電容是分別跨接在電力線兩線和地之間（L-E，N-E）的電容，一般是成對出現；诼╇娏鞯南拗，Y電容值不能太大，一般X電容是uF級，Y電容是nF級。X電容抑制差模干擾，Y電容抑制共模干擾。
簡單說，中性線和零線都是從電源的中性點引出來的導線。中性點接地后引出來的導線叫零線，中性點沒有接地因出來的導線叫中性線。和大地接通的導線叫地線。
中性點與零點、中性線與零線的區別。
當電源側（變壓器或發電機）或者負載側為星形接線時，三相線圈的首端（或尾端）連接在一起的共同接點稱為中性點，簡稱中點。中性點分電源中性點和負載中性點。由中性點引出的導線稱為中性線，簡稱中線。
如果中性點與接地裝置直接連接而取得大地的參考零電位，則該中性點稱為零點，從零點引出的導線稱為零線。

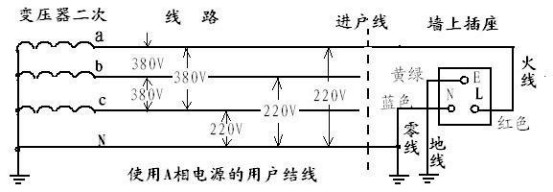

通常220伏單相回路兩根線中的一根稱為“相線”或“火線”，而另一根線稱為“零線”或“地線”。“火線”與“地線”的稱法，只是實用中的一種俗稱，特別是“地線”的稱法不確切。嚴格地說，應該是：如果該回路電源側（三相配電變壓器中性點）接地，則稱“零線”；若不接地，則應稱“中線”，以免與接地裝置中的“地線”相混。
當為三相線路時，除了三根相線外，還可從中性點引出一根導線，即中性點，從而構成三線四線制線路。這種線路中相線之間的電壓，稱為線電壓，相線與零線之間的電壓稱為相電壓。
中性點是否接地，亦稱為中性點制度。中性點制度可以大致分為兩大類，即中性點接地系統與中性點絕緣系統。而按照國際電工委員會（IEC）的規定，將低壓配電系統分為IT、TT、TN三種，其中TN系統又分為TN－C、TN－S、TN－C－S三類。
由以上比較我們還可以得出電網中性點不同運行方式下的安全措施，即中性點的絕緣運行方式和中性點的直接接地運行方式。 中性點絕緣運行方式下應做到：①所有用電設備都必須采用保護接地，而不允許采用保護接零；②中性線的機械強度應與相線相同，中性線不允許斷開；③中性線電流不應超過變壓器二次線圈額定電源的25%，三相負荷電流不應相差太大，以免影響三相電壓的平衡；④杜絕中性線直接接地，低壓配電盤必須設置三相絕緣監察裝置，以便及時發現和排除低壓電網中的接地故障；⑤配電變壓器二次側應加裝4只避雷器，以防止雷電過電壓。 中性點直接接地運行方式下應做到：①所有用電設備在正常情況下不帶電的金屬部分，都必須采用保護接零或保護接地；②在三相四線制的同一低壓配電系統中，保護接零和保護接地不能混用，即一部分采用保護接零，而另一部分采用保護接地，但若在同一臺設備上同時采用保護接零和保護接地則是允許的，因為其安全效果更好；③要求中性線必須重復接地，因為在中性線斷開的情況下，接零設備外殼上都帶有220V的對地電壓，這是絕不允許的。
中性線(零線)和地線的區別。
在工頻低壓電路中，簡單講他們有結構和原理上的區別。1. 結構的區別：
零線（N）： 從變壓器中性點接地后引出主干線。
地線（PE）：從變壓器中性點接地后引出主干線，根據標準，每間隔20-30米重復接地。
2. 原理的區別：
零線（N）： 主要應用于工作回路，零線所產生的電壓等于線阻乘以工作回路的電流。由于長距離的傳輸，零線產生的電壓就不可忽視，作為保護人身安全的措施就變得不可靠。
地線（PE）： 不用于工作回路，只作為保護線。利用大地的絕對“0”電壓，當設備外殼發生漏電，電流會迅速流入大地，即使發生PE線有開路的情況，也會從附近的接地體流入大地。
其實地線不止保護接地一種，下面介紹地線。
2. 保護接地 為防止人們在使用家電及辦公等電子設備時發生觸電事故而采取的一種保護措施。家用電器和辦公設備的金屬外殼都設有接地線，如其絕緣損壞外殼帶電，則電流沿著安裝的接地線泄入大地，以達到安全的目的，否則會給人身安全造成危害。用電規程規定保護接地電阻應≤4Ω，而人體的電阻一般大于2000Ω，根據歐姆定律，絕緣損壞時通過人體的電流僅為總電流的1/500，從而起到保護作用。（電壓越高，人體電阻越小，也就是說，在大電壓的情況下，很有可能你成了地線，電流回從你的身體上瀉下）
3. 防雷擊接地 為防止在雷雨季節，高大建筑物，各類通信系統以及架于建筑物上的各種天線和其它一些設施被雷擊，需加裝避雷針，然后用導線將其引到安裝的防雷擊接地系統。
將３個電壓源的負極性端Ｕ２，Ｖ２，Ｗ２連接在一起形成一個接點，記為Ｎ，稱為電源的中點。從３個電壓源的正極性端Ｕ１，Ｖ１，Ｗ１向外引出的３條輸電線稱為端線
