安規電容
安規電容是指用于這樣的場合，即電容器失效后，不會導致電擊，不危及人身安全。JEC安規電容通常只用于抗干擾電路中的濾波作用。
安規電容的作用及功能說明
方法/步驟
簡單說明：安規電容的放電和普通電容一樣，普通電容在外部電源斷開后電荷會保留很長時間，如果用手觸摸就會被電到，而安規電容側沒有這個問題。出于安全考慮和EMC考慮，一般在電源入口建議加上安規電容。在交流電源輸入端，一般需要增加3個安全電容來抑制EMI傳導干擾，它們用在電源濾波器里，起到電源濾波作用，分別對共模，差模工擾起濾波作用。
安規電容：在火線和地線之間以及在零線和地線之間并接的電容，一般統稱為安規電容。這兩個安規電容連接的位置比較關鍵，必須需要符合相關安全標準，以防引起電子設備漏電或機殼帶電，容易危及人身安全及生命。它們都屬于安全電容，從而要求安規電容值不能偏大，而耐壓必須較高。一般情況下，工作在亞熱帶的機器，要求對地漏電電流不能超過0.7MA。工作在溫帶機器，要求對地漏電流不能超過0.35MA。因此，安規電容的容量一般都不能超過4700PF（472）.

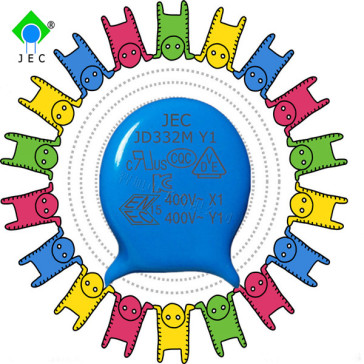

安規電容的電容量必須受限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和系統EMC性能影響的目的，GJB151規定安規電容的容量應不大于0.1UF。安規電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象,安規電容的耐壓性能對保護人身安全具有重要意義。特別指出：作為安全電容的安規電容，要求必須取得安全檢測機構的認證。安規電容外觀多為土色跟藍色，一般都標有安全認證標志（如UL\CSA等標識）和耐電壓AC250或AC300V字樣。然而，其真正的直流耐電壓高達5000V以上。必須強調，安規電容不得隨意使用標稱耐壓AC250V或者DC400V之類的普通電容來代用。
