陶瓷電容的保質(zhì)期
陶瓷電容的保質(zhì)期到底有多久？相信很多電子愛好者都想知道。所謂”保質(zhì)期”是指產(chǎn)品從驗(yàn)收合格之日起算，供方保證產(chǎn)品在儲(chǔ)存、生產(chǎn)、使用過程中無瑕疵的期限。我們陶瓷電容器承諾的保質(zhì)期為一年。當(dāng)然，在實(shí)際運(yùn)用中，遠(yuǎn)遠(yuǎn)超過一年的期限。其實(shí)，法律法規(guī)沒有規(guī)定電容器的保質(zhì)期要多久。保質(zhì)期跟平時(shí)產(chǎn)品儲(chǔ)存的環(huán)境、存放的時(shí)間和使用的方法是不可分離的，每種產(chǎn)品都有它的儲(chǔ)存條件和安全使用方法。我們只要按廠家要求操作，期限是可以延長(zhǎng)的，F(xiàn)在簡(jiǎn)單介紹下安規(guī)陶瓷電容的構(gòu)造吧，看完后大家就會(huì)明白電容的保質(zhì)期到底有多久啦！

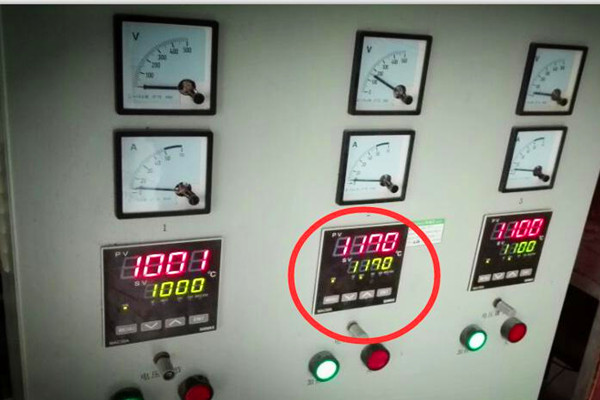

首先，我們知道陶瓷電容主要材料是瓷片，瓷片是陶瓷粉末加壓沖片后經(jīng)過1000-1200度高溫?zé)Y(jié)而成，隨時(shí)間推移，外觀是不會(huì)變化的，所以保存期是無限期，永久的。但由于瓷介電容器所采用的大多數(shù)是2類陶瓷介質(zhì) ,都具有鐵電特性并呈現(xiàn)出一個(gè)居里溫度特性 。因此，陶瓷電容有老化衰減現(xiàn)象。看到這里，迷糊了吧。親，不用擔(dān)心，老化是可以消除還原的啦！
介質(zhì)在居里溫度以上具有高度對(duì)稱的立方晶體結(jié)構(gòu) ,而低于居里溫度時(shí) ,立方晶體結(jié)構(gòu)的對(duì)稱性就降低 。即使在單晶體內(nèi)這種狀態(tài)的轉(zhuǎn)變也是很明顯的。在實(shí)際陶瓷中通常被擴(kuò)大到一個(gè)有限的溫度范圍之內(nèi) ,但在所有的情況下 ,它是電容量/溫度曲線上的某一個(gè)峰值 。
在熱波動(dòng)的影響下,介質(zhì)冷卻至居里溫度之后的很長(zhǎng) 一 段時(shí)間內(nèi) ,晶體點(diǎn)陣中的離子會(huì)連續(xù)運(yùn)動(dòng)到勢(shì)能較小的位置 ,這就引起了電容量老化現(xiàn)象 。從此電容器的電容量不斷地減小 。
如果將電容器加熱至離于居里溫度的某一溫度 ,則就會(huì)起到消除老化的作用 ,即 通過老化而使電容量減小的部分恢復(fù) ,而在電容器再次冷卻時(shí) ,會(huì)重新開始老化 。
說完瓷片，我們?cè)賮砜纯戳韮蓚(gè)主材料環(huán)氧樹脂和電子引線吧。環(huán)氧樹脂狀態(tài)呈粉末，易受潮。我們看到的高壓藍(lán)色電容及安規(guī)Y電容表面的藍(lán)色物質(zhì)。就是環(huán)氧粉末經(jīng)過五合一涂裝工序高溫熔解后粘在瓷片上的。最后通過烘烤工程155度90分鐘的固化。涂裝包封過程中的空氣排出本體外，密度增加，表面形成光亮的保護(hù)膜，使電容器不易受潮，并且耐電壓性能增強(qiáng)。而電子引線就是引線腳，與錫條配合起焊接作用，F(xiàn)在通用的引線腳都是CP線，即鍍錫銅包鋼線。里面主要成為為鐵，儲(chǔ)存環(huán)境必須避免受潮。我們知道，金屬物在空氣中暴露時(shí)間太長(zhǎng)，都會(huì)產(chǎn)生氧化。引線腳一旦氧化就會(huì)影響焊接，造成不合格產(chǎn)品。電容器存放在干燥地方，防潮濕，
看到這里，相信大家都明白我們?yōu)槭裁粗怀兄Z12個(gè)月了吧。

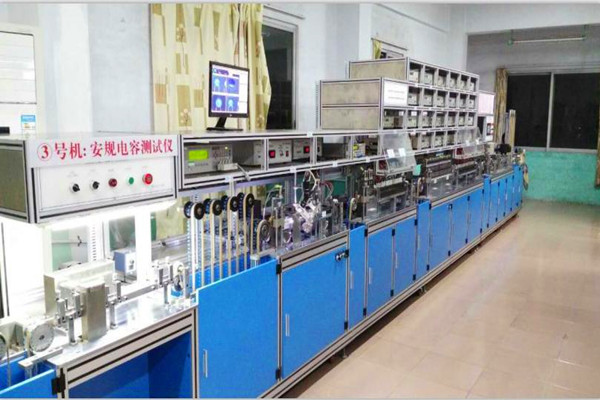

JEC陶瓷電容器的儲(chǔ)存條件，電容器存放在干燥地方，防潮濕，防化學(xué)物質(zhì)，防火。一般在常溫下約25℃±5℃，濕度65%±10%條件下儲(chǔ)存一年，是不會(huì)影響電容的電氣特性。濕度大于90%，絕緣性能就會(huì)下降，耐電壓也會(huì)降低。電容器使用時(shí)都有連接到電源，操作不當(dāng)，電容器會(huì)受損。且有強(qiáng)大的電流產(chǎn)生，一般是在專業(yè)人員的陪同下，按照IEC60384或GB/T 6346等國(guó)標(biāo)操作。
穎特新-陶瓷電容廠，30年專注安規(guī)陶瓷電容研發(fā)生產(chǎn)與銷售？萍及l(fā)展離不開元器件，為了保護(hù)核心器件不受到損壞，穎特新電子給您放心的選擇，為產(chǎn)品的安全提供強(qiáng)而有力的保障！如果您對(duì)陶瓷電容感興趣或有疑問，歡迎點(diǎn)擊聯(lián)系我們網(wǎng)頁(yè)上的在線客服，或致電：400-9955-906，我們隨時(shí)為您服務(wù)
編輯：admin 最后修改時(shí)間：2018-02-26
