常用阻容降壓電路分析！怎么降低成本看這里！
阻容降壓電路是什么？怎么減低電控風扇和其它小家電成本制作？這些問題很多工程朋友有跟小編談過，那么今天在這里就分享一下常用阻容降壓電路分析，怎么減低成本注意看下面了噢！
其實因為成本的制約，具有成本優勢的阻容降壓在現在的電控風扇和其它小家電中應用非常廣泛，現就目前最常用的半波整流電路對其進行詳細的分析；

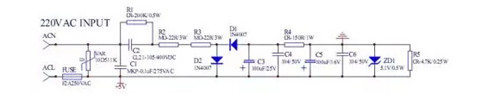

如上圖所示：一個220VAC/50Hz供電輸出5.1VDC<30mA的阻容降壓原理圖，交流電源從ACL和ACN端輸入，其中FUSE（F2A250V保險管）為過流保護，VAR（10D511K壓敏電阻）為浪涌保護，C1（MKP-X2 0.1uF/275VAC安規電容）為交流濾波電容，因這三個器件和線路板（或稱PCB）直接關系到控制器的安全與電磁兼容性，因此它們必須通過相關國家的安全認證，例如中國銷售須通過CCC認證，美國的UL認證、歐洲的TUV或VDE認證等等。
電路中C2是降壓電容；常用CL21聚脂或CBB21聚丙烯（價格高，性能好），其容抗 Rc=1/2ΠFC2，其中Π≈3.14，F(xiàn)=電網頻率（50Hz），C2為電容容量，單位是F（法拉），所以此圖中C2的容抗Rc≈3.184KΩ，在220VAC輸入半波整流條件下最大能輸出34.54mA電流，但在實際使用當中，電網電壓和電網頻率都有波動，所以我們在設計此電容大小時必須考慮到最壞的情況下使用不會出現異常和損壞，還要求在設計時余量不能預留過大以降低整機功耗，同時此電容容量越大電路越不安全，在設計此電路時，如果220VAC供電情況下容量超過2.5uF，120VAC供電情況下容量超過4uF就因該放棄阻容降壓考慮其它電路。電路缺點：高壓沒隔離，有觸電的危險。各種產品要求有所不同，建議值:>4mm。
希望以上常用阻容降壓電路分析可以給您帶來幫助，阻容降壓在我們?nèi)粘｜c點滴滴中出現關系著科技進步與安全，希望大家能把這份安全知識盡自己的一份力量傳播下去。
