安規電容安全等級是什么
安規電容安全等級是什么有很多朋友是不了解的，那么今天小編分享下安規電容的安全等級是什么！
其實安規電容的安全等級是應用中允許的峰值脈沖電壓過電壓等級（IEC664）
2.5kV 、X2 ≤2.5kV Ⅱ、X3 ≤1.2kV ——
安規電容安全等級 絕緣類型 額定電壓范圍
Y1 雙重絕緣或加強絕緣 ≥ 250V
Y2 基本絕緣或附加絕緣 ≥150V ≤250V
Y3 基本絕緣或附加絕緣 ≥150V ≤250V
Y4 基本絕緣或附加絕緣<150V
Y 電容的電容量必須受到限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。GJB151規定Y電容的容量應不大于0.1uF。Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義。

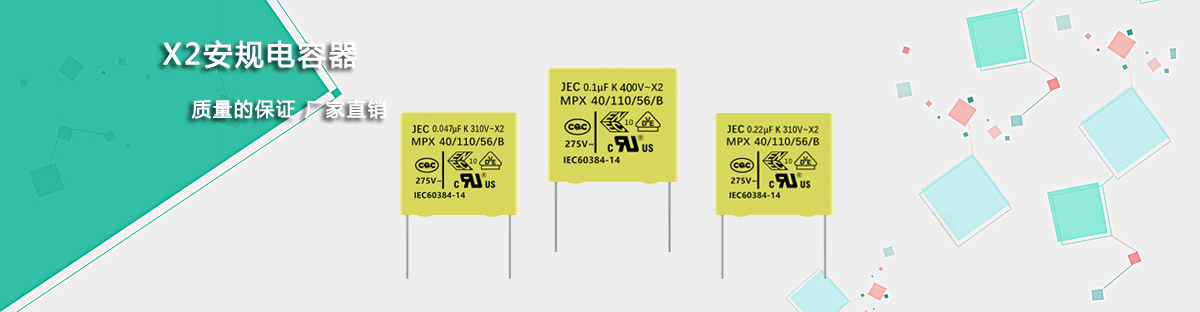

例如X2安規電容是屬于低壓安規電容，
如下圖表示：
X是指X型：相線、零線間的電容。另一種Y電容，是相線、地線間的。安規電容中X2中，2是指電容安全等級（過電壓等級）是二級：應用中允許的峰值脈沖電壓不大于2.5kV。安規電容X2產品上還有容量電壓等印字，比如0.1UF；K；275V等，分別又是什么意思呢？0.1UF代表容量是0.01UF；常稱104；k代表容量誤差10%；275V～代表額定電壓275VAC；
希望以上的安規電容安全等級這篇文章能給你們帶來幫助，安規電容在我們?nèi)粘｜c(diǎn)點滴滴中出現關系著科技進步與安全，希望大家能把這份安全知識盡自己的一份力量傳播下去。
