炎熱夏天蚊子又進入了活躍期,電蚊拍又成了日常生活中必不可少的家用電器。電蚊拍都是采用電子電路升壓、高壓擊殺蚊蟲的方式,相對于蚊香、驅蚊香片、噴霧劑等化學驅蚊方法具有無味、無毒、無害的優點,對人體健康無不利影響,而且電蚊拍的高壓對人身安全無危害,擊殺蚊子時的聲光效果又特別讓人“解恨”,實在是居家旅行、殺蚊滅口必不可少的利器。小弟家住南方,與蚊子斗爭三十多年了,家里用電蚊拍也近十年,這些年來沒少折騰電蚊拍,改裝、維修都做這很多試驗。最初俺也覺得這小玩意兒原理很簡單,無論誰都能做得很好,后來試驗中慢慢發現,這小小的電蚊拍要做得效果好,還有不少要注意的細節,這里和大家探討下電蚊拍電路及維修。
先說說電路部分吧,我玩過的電蚊拍有好幾十把(主要是相關客戶),其電路結構都差不多,都是通過電子線路將電池電壓變成高壓交流,再整流后輸出至網狀電極(高壓電網),使用時進入網間的蚊蟲就會被擊斃。從結構上一般可以分為升壓電路、整流(倍壓)電路和充電電路(充電式電蚊拍才有)。

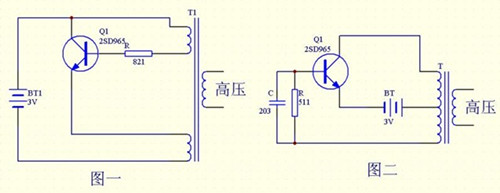

也許是成本的原因,電蚊拍采用的升壓電路一般多用單管振蕩電路,常見的升壓電路見下圖,電路很簡單,變壓器耦合振蕩電路,將低壓直流變成500~800V左右的高頻交流電壓,很常見的電路沒什么可說的。下面兩種電路中,圖一的比較常見,也見過使用圖二電路的,但不多,雙管升壓電路的我沒遇到過。
充電電路就是普通的電容降壓+橋式整流的電路,也沒有什么值得說的。

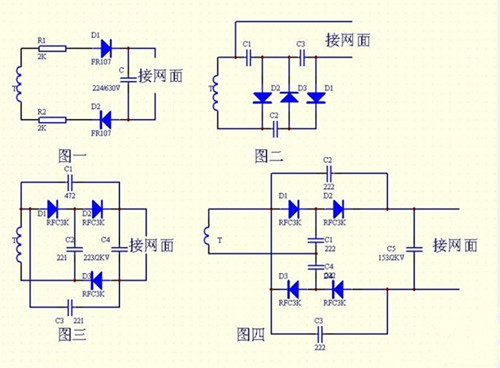

下面看看整流電路,電蚊拍里常見的有以下幾種電路:
圖一是半波整流電路,很多山寨中的山寨產品就采用這種電路,對元件要求低,但網間電壓也低,效果很差。因為升壓變壓器高壓邊一般也就500~800V左右,再高變壓器的絕緣要求也高,無論成本或工藝都不好解決。因此使用這種電路的蚊拍,網間高壓一般只有幾百V,而且用這種電路的蚊拍,一般那個并在網間的儲能電容用得比較大,用0.47~1uF/630V的,如果拿螺絲刀伸進兩層網間試驗打火,聲音會很響,實際使用中這電路的蚊拍經常蚊子“夾”在兩層網之間,卻就是打不響(電壓低不能擊穿空氣打火),效果很不好。
圖二是一個三倍壓整流,這種電路用在蚊拍中不多見(只遇到過兩三把)。特點是輸出電壓高(新時2KV左右),優點是對元件要求低,二極管使用1KV耐壓的就可以,無需使用專用的高反向擊穿電壓的二極管。但放電內阻大,蚊子進入網間時能打響,但連發效果不好。我最初改電蚊拍時就用過這種電路,做到6倍壓,效果還是不理想,倍壓數越高,內阻越大,電壓恢復越慢。
圖三是蚊拍里比較常見的三倍壓整流電路,特點是放電時內阻小,紋波小,電壓恢復比圖二電路快。圖四是該蚊拍常用的四倍壓整流,特點同三。圖三和圖四電路的缺點是對電容的耐壓要求高,隨著N的增大,電容的電壓應力隨之增加。最后一級電容的電壓達到了3U和4U(U為變壓器交流電壓),因此,這兩個電路里用的電容一般都是250V的Y1安規電容,最后一級的電容兼作儲能電容,一般用的是153/2KV的CBB電容,新拍網間電壓實測一般>2KV,這個電容長期在超壓使用,所以很容易損壞。因為薄膜電容有擊穿“自愈”特性,擊穿點附近的鍍膜會在擊穿時“揮發”掉,擊穿就會消除,結果是容量越來越小,小到一定程度時就會導致放電的“火力”越來越弱,此時就要更換電容了。
