單片機上拉電阻和下拉電阻做作用和接線方法圖解
是不是經常聽別人講，加個試試看，加個下拉電阻試試看，是不是還在疑惑上下拉電阻是什么，該怎么用，什么時候用，有什么用途?
1.什么是上下拉電阻
把一個不確定的信號通過電阻連接到高電平，使該信號初始為高電平;
下拉電阻：把一個不確定的信號通過電阻連接到低電平，使該信號初始為低電平;
2.上下拉電阻的接線方法

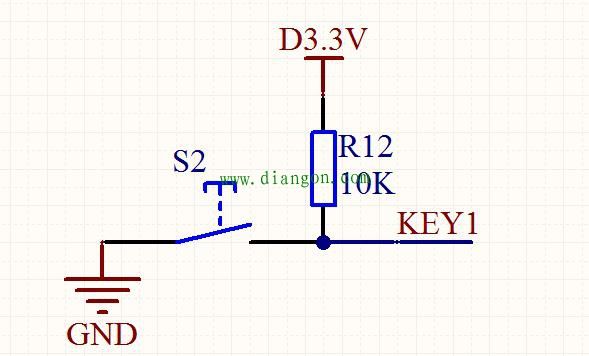

如下圖所示：
電阻R12將KEY1網絡標識上拉到高電平，在按鍵S2沒有按下的情況下KEY1將被鉗制在高電平，從而避免了引腳懸空而引起的誤動作;

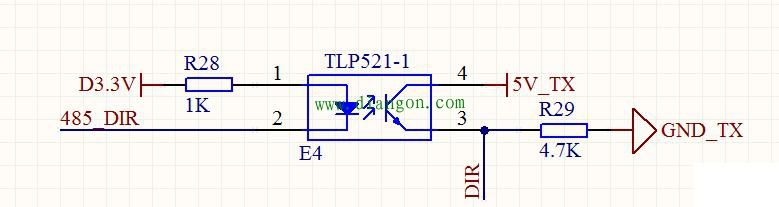

下拉電阻如下圖所示：
電阻R29將DIR網絡標識下拉到低電平，在光耦沒有導通的情況下DIR將被鉗制在低電平，從而避免了引腳懸空而引起的誤動作;
3.上下拉電阻的作用
提高電路穩定性，避免引起誤動作。第一圖中的按鍵如果不通過電阻上拉到高電平，那么在上電瞬間可能就發生誤動作，因為在上電瞬間的引腳電平是不確定的，上拉電阻R12的存在保證了其引腳處于高電平狀態，而不會發生誤動作。
提高輸出管腳的帶載能力。受其他外圍電路的影響在輸出高電平時能力不足，達不到VCC狀態，這會影響整個系統的正常工作，上拉電阻的存在就可以使管腳的驅動能力增強。這里特別強調如下：帶片上I2C資源的，其SCL和SDA引腳是開漏引腳，如果當做普通的GPIO來用的話，你會發現該引腳輸出高電平極不穩定甚至因為負載的關系都無法正常輸出高電平，這時候就需要在這兩個引腳上加上拉電阻了。
通過上面的講解，不知道困擾你多時的上下拉電阻你明白了嗎?
