M031/M032:ADC 對連續外部信號進行采樣的概念和用法
M031/ M032 內建逐次逼近式模擬數字控制器 (SAR ADC)，支持 12 位分辨率，每秒可實現兩百萬次采樣 (Msps)。內建模擬多任務器 (Analog Multiplexer)， ADC 輸入信號可選擇從外部管腳或者內部電壓。利用 PDMA 功能，ADC 可以在沒有 CPU 參與的情況下運行，執行最大采樣率，最小化系統電流消耗，或允許 CPU 執行其它工作項目。
完整應用筆記討論了 ADC 一般操作流程、軟硬件注意事項及 PDMA 的使用方法。最后范例程序以 PDMA 和 ADC 來展示連續采樣外部信號的流程。
概述

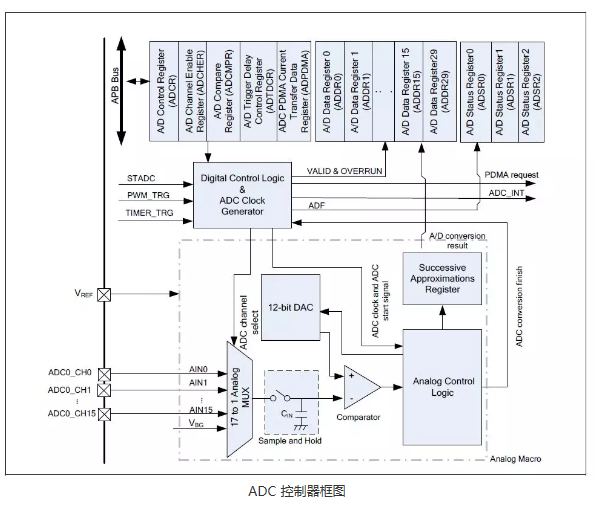

下圖說明輸入信號，參考電壓選擇和寄存器的內部連接方式，并包含以下功能：
一組 12 位分辨率 SAR ADC 并帶獨立 VREF 管腳
多達 16 路的單端輸入通道或 8 組全差分仿真輸入通道
1 個內部輸入通道 band-gap voltage (VBG)
A/D 轉換開始條件:
軟件向 ADST 位寫1
外部 (STADC) 管腳觸發
Timer 0~3 溢出脈沖觸發
PWM 事件觸發
每個信道的轉換結果儲存在相應數據寄存器內，并帶有有效和覆蓋標志
支持 PDMA 傳輸模式，將轉換結果儲存在用戶指定的目標地址
一般操作：時鐘源選擇

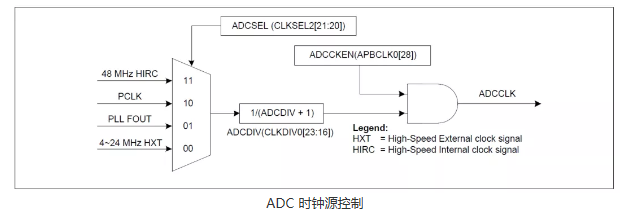

ADC 具有一組 8-bit 預分頻器，按照以下列公式得出 ADC 時鐘頻率 (ADCCLK) 為：
ADC 時鐘頻率 (ADCCLK) = (ADC 時鐘源頻率) / (ADCDIV + 1)；其中 M031/ M032 ADC 時鐘頻率 (ADCCLK) 最大值為 34 MHz。使用者可以透過 PLL 倍頻，產生 34 MHz 或者 68 MHz 頻率。將 PLL 設定為 ADC 時鐘源，并透過 ADCDIV 除頻產生 34 MHz，即可讓 ADC 運行在最高速度。
輸入模式選擇
ADC 輸入模式可以選擇為單端輸入或全差分輸入。當 DIFFEN(ADC_ADCR [10]) 為 1，ADC 為差分輸入。
單端輸入

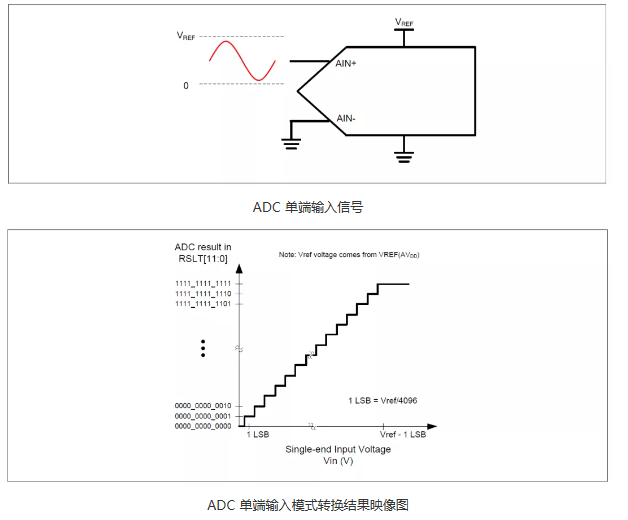

如圖「ADC 單端輸入信號」所示，在單端輸入模式下，AVSS 或者 VSS 為 ADC 負端輸入的信號 (AIN-)，外部輸入電壓為 ADC 正端輸入的信號 (AIN+)。如「ADC 單端輸入模式轉換結果映像圖」所示，在 0V 和參考電壓 (VREF) 之間，切分出微小電位階。其數字結果以 0 到 4095 的無符號數，表示輸入電壓位于 0V 和參考電壓 (VREF) 之間的位置。

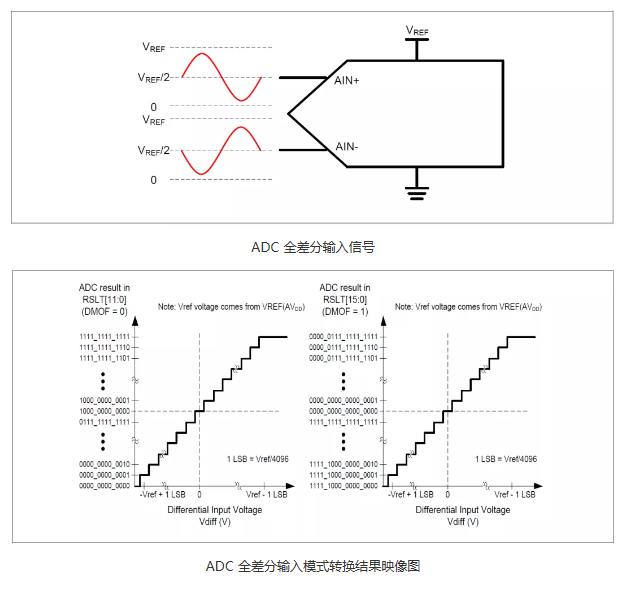

如圖「ADC 全差分輸入信號」所示，在全差分輸入模式下，測量值是兩個輸入信號之間的差值，兩個輸入信號必須為 180° 反相信號，并固定共模電壓為 VREF/2。由于一個輸入管腳被定義為正輸入管腳 (AIN+) 而另一個被定義為負輸入管腳 (AIN-)，因此根據哪個輸入信號更高，差值可以是正的或負的。如「ADC 全差分輸入模式轉換結果映像圖」所示，當 DMOF(ADC_ADCR [31]) 設置為 1 時，轉換結果是以二的補碼碼形式表示的有符號數，或者當 DMOF(ADC_ADCR [31]) 設置為 0 時，轉換結果是以二進制格式表示的無符號數。
結論
完整的應用筆記基于應用角度，介紹模擬數字轉換器的規格和特性。然后說明如何透過外部參考電壓管腳 VREF、TSMP 設定及校準，最小化 ADC 誤差并獲得最佳 ADC 精準度的方法和應用設計規則。一旦用戶掌握了這良好工作知識，就可以依照應用要求，基于速度、精準度及計算能力選擇最適合軟硬件設計參數。另外在 ADC 運行過程中，介紹利用 PDMA 快速地搬移數據或者利用數字比較器功能來偵測溫度傳感器、壓力傳感器及聲音傳感器，減少進出 ADC 中斷次數，降低 CPU 負擔，讓 CPU 可以處理更多任務。
