51單片機的最小系統教程

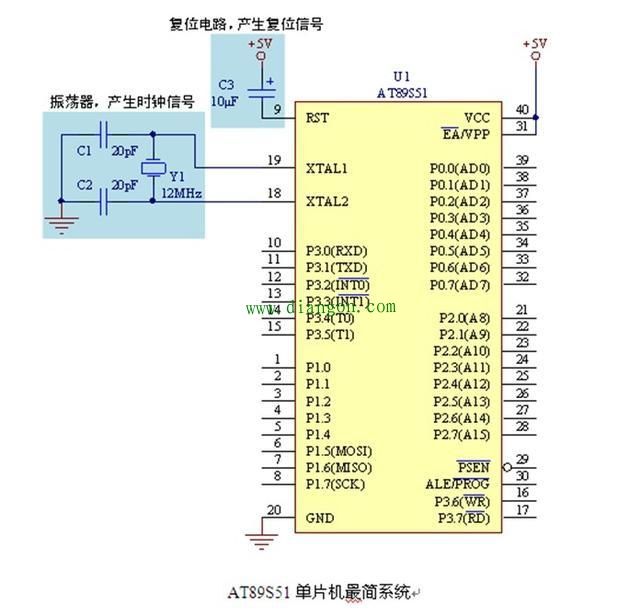

T89S51單片機最小系統，就是使單片機正常運行的最低配置：它有一系列模塊組成。
1）復位系統:
當引腳9出現2個機器周期以上高電平時，單片機復位，程序從頭開始運行。（原理見《51單片機復位電路工作原理》 ）
2)時鐘系統：
有振蕩器電路產生頻率等于晶振頻率，這時用的是外界晶振。
也可以又外部單獨輸入，此時XTAL2腳接地，時鐘信號由XTAL1輸入。
