16位微處理器的接口電路
圖1為準16位微處理器8088構成的系統電原理圖。

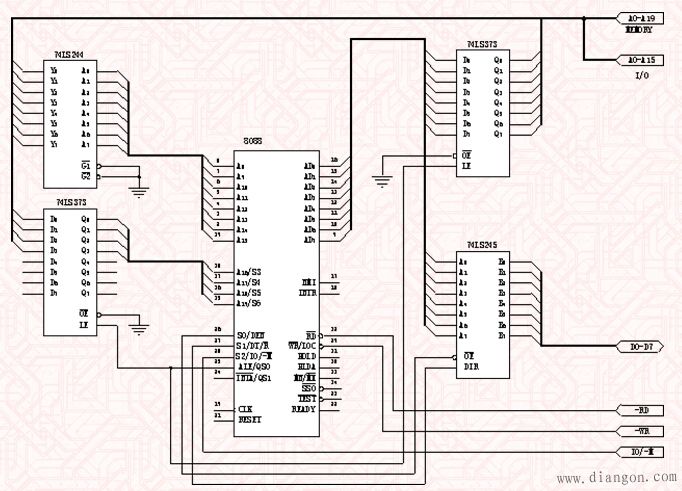

圖1 準16位微處理器8088構成的系統電原理圖
準16位微處理器8088的地址總線為20條（A0~A19），其中A0~A7與數據信號D0~D7復用，A16~A19與狀態信號S3~S6復用，需通過總線分離技術將地址信號鎖存。8088的存儲器尋址范圍為1M，包含了程序存儲器和數據存儲器，由于該微處理器復位后的程序指針指向FFFF0H單元，因而程序存儲器必須安排在包含該地址的存儲單元中。如需較強的驅動能力，地址總線可用緩沖器74LS244驅動。
8088的數據總線為D0~D7，為增強數據總線的負載能力，可采用74LS245作為數據總線的驅動電路。使能控制端-G為數據使能控制信號DEN，當此信號=0，使74LS245處于有效狀態，方向控制端DIR端為微處理器的方向控制信號DT/-R，當此信號=0時，信號從B流向A，保證了系統在讀操作時數據從存儲器或I/O接口送往微處理器。
8088的存儲器地址信號為A0~A19，尋址范圍為1M。I/O接口地址信號為A0~A15，尋址范圍為64K。存儲器和I/O接口的操作由控制信號IO/-M控制。
圖2為16位微處理器8086構成的系統電原理圖。

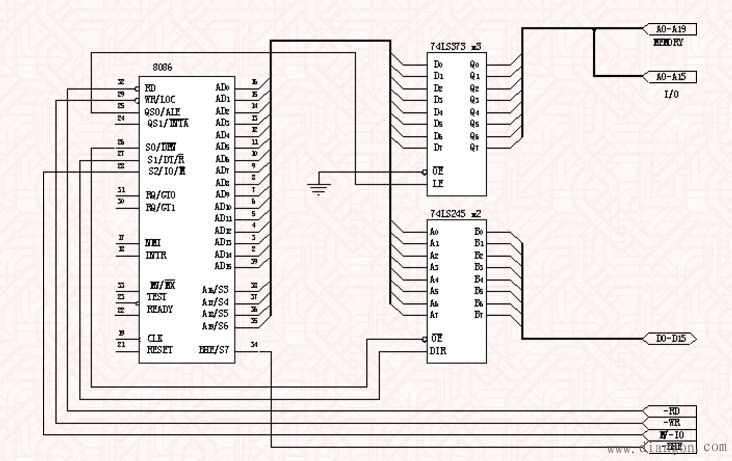

圖2 16位微處理器8086構成的系統電原理圖
與8088微處理器不同的是，8086地址總線中的A0~A15與數據信號D0~D15復用。存儲器和I/O接口的操作由控制信號M/-IO控制。
對于8088微處理器由于其數據總線為8位，因而在存儲器和I/O接口操作時采用了字節尋址的方法，即1M字節的存儲器單元，64K字節的I/O接口。8086采用了16位的數據總線，采用字或字節訪問的指令，其地址采用的仍為字節尋址。高字節與低字節的訪問用A0和-BHE信號控制，操作地址的作用如表1 所示。在字節訪問時，偶數地址訪問的是低8位的數據線，用地址信號A0=0控制，奇數地址訪問的是高8位的數據線，用控制信號-BHE=0控制。在字訪問時，如地址為偶數，一次訪問高、低字節，A0和-BHE同時為0，如地址為奇數，分為高字節和低字節兩次訪問。
表1 地址操作
| -BHE | A0 | 操 作 | 數據總線 |
| 0 | 0 | 從偶數地址開始訪問一個字 | D0~D15 |
| 1 | 0 | 從偶數地址訪問一個字節 | D0~D7 |
| 0 | 1 | 從奇數地址訪問一個字節 | D8~D15 |
0 1 | 1 0 | 從奇數地址開始訪問一個字先訪問高8位，再訪問低8位 | D8~D15 D0~D7 |
