單片機A/D和D/A的基本概念
A/D是模擬量到數字量的轉換，依靠的是模數轉換器(Analog to Digital Converter)，簡稱ADC；D/A是數字量到模擬量的轉換，依靠的是數模轉換器(Digital to Analog Converter)，簡稱DAC。他們的道理是完全一樣的，只是轉換方向不同，因此我們講解過程主要以A/D為例來講解。
很多同學學到A/D這部分的時候，感覺是個難點，概念掌握不清楚。我個人認為主要原因不在于技術問題，而是不太會感悟生活。我們生活中有很多很多A/D的例子，只是沒有在單片機領域里應用而已，下面我?guī)е蠹乙黄鸶形蛞幌翧/D的概念。
什么是模擬量？就是指變量在一定范圍內連續變化的量，也就是在一定范圍內可以取任意值。比如我們米尺，從0到1米之間，可以是任意值。什么是任意值，也就是可以是1cm，也可以是1.001cm，當然也可以10.000......后邊有無限個小數？傊魏蝺蓚數字之間都有無限個中間值，所以稱之為連續變化的量，也就是模擬量。

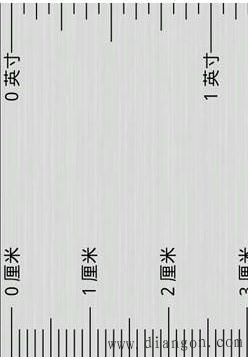

而我們用的米尺上被我們?nèi)藶榈淖錾狭丝潭确?hào)，每?jī)蓚刻度之間的間隔是1mm，這個刻度實際上就是我們對模擬量的數字化，由于有一定的間隔，不是連續的，所以在專業領域里我們稱之為離散的。我們的ADC就是起到把連續的信號用離散的數字表達出來的作用。那么我們就可以使用米尺這個“ADC”來測量連續的長度或者高度這些模擬量。如圖1一個簡單的米尺刻度示意圖。
圖1 米尺刻度示意圖
我們往杯子里倒水，水位會隨著倒入的水量的多少而變化，F(xiàn)在就用這個米尺來測量我們杯子里的水位的高度。水位變化是連續的，而我們只能通過尺子上的刻度來讀取水位的高度，獲取我們想得到的水位的數字量信息。這個過程，就可以簡單理解為我們電路中的ADC采樣。
