51系列單片機的系統時鐘如何產生？
單片機的控制器的定時功能是由時鐘和定時電路完成的，它是產生CPU的操作時序。
XTAL1是芯片內部振蕩電路輸入端，XTAL2為芯片內部振蕩電路輸出端

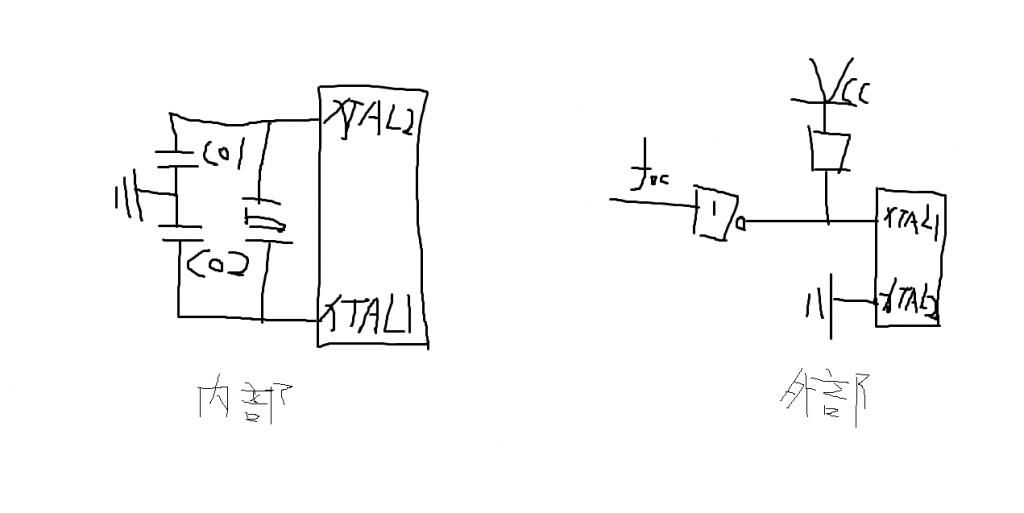

具體的產生有以下兩種方式：
一：內部方式
則是利用芯片內反相器和電阻組成的振蕩電路，，在XTAL1和XTAL2引腳上接定時元件，如壓電晶體和電容組成的并聯諧振電路，則內部可產生與外加晶體同頻率的振蕩時鐘。一般晶體可以在1.2MHZ到12MHZ之間任意選擇，電容一般選擇在5pf到30pf，對時鐘頻率有微調作用。
二：外部時鐘方式
如果采用外部時鐘方式，此時要把XTAL1接到外部始終提供電路，XTAL2接地。這種情況一般是當整個單片機系統已經有時鐘源或則在多機系統中取得時鐘上的同步。
注:
1：系統時鐘是CPU時鐘，RCT(Real—Time—Clock)是實時時鐘。
2：系統時鐘的目的是高速穩定，而實時時鐘目的是低功耗精確。
