單片機定時/計數器的4種工作方式詳解
1.方式0

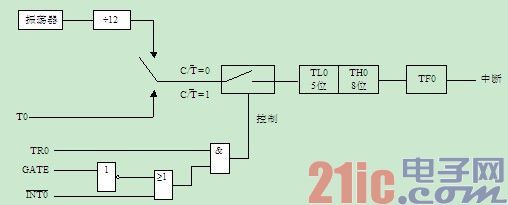

方式0構成一個13位定時/計數器。圖是定時器0在方式0時的邏輯電路結構，定時器1的結構和操作與定時器0完全相同。
2.方式1
定時器工作于方式1時。
由圖可知，方式1構成一個16位定時/計數器，其結構與操作幾乎完全與方式0相同，惟一差別是二者計數位數不同。
3.方式2
定時/計數器工作于方式2時，。
由圖可知，方式2中，16位加法計數器的TH0和TL0具有不同功能，其中，TL0是8位計數器，TH0是重置初值的8位緩沖器。
4.方式3

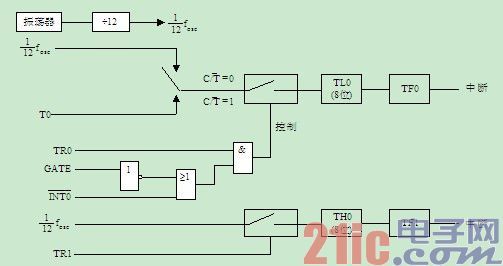

定時/計數器工作于方式3時，其邏輯結構圖如圖所示。
編輯：admin 最后修改時間：2018-05-18
