M032FC1AE(含參數與中文資料）
新唐 NuMicro M032FC1AE 微控制器集成了工作頻率高達 48 MHz Arm® Cortex®-M0 內核。采用 USB 2.0 全速設備并且無需外掛晶振，提供完整的 USB 解決方案，并 配備 32 KB 閃存和 4 KB SRAM 以及提供 1.8V ~ 3.6V 低電壓介面。
M032FC1AE 內嵌一個額外的安全保護 Flash 區塊 ( SPROM, Security Protection ROM ) ，提供一個獨立且安全加密執行區域以便保護開發者的知識產權。
憑借其特殊設計的性能，如 6 路 96 MHz PWM 可快速響應和控制外部模塊，2 MSPS ADC 讓電壓、電流和傳感器數據可快速和精確的轉換，非常適用于電競應用。此外針對消費性電子或傳感設備等應用也提供高速通訊界面，24 MHz SPI 適用于高速感測及控制裝置，6 MHz UART 并支援 1-wire 功能適用于高速加解密通訊。
M032FC1AE 還提供大量外設，1 組通用串行控制接口 (USCI) 可設為 UART, I2C 或 SPI, 1 組UART，1 組SPI/ I2S，3 路 12 位ADC 等，可滿足各種應用需求。它可在 - 40 °C ~ 105 °C 的寬溫度范圍內工作。全系列相同封裝 Pin to Pin 兼容。
應用領域：
- 咖啡機
- LED燈控器
- 5 模組
- 電競滑鼠

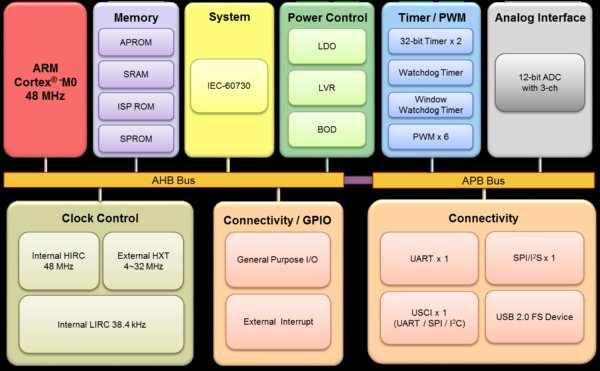

關鍵特性 :
| • | 內核 ( Core ) | |
| - | Arm® Cortex®-M0，工作頻率可達 48 MHz | |
| • | 內存 ( Memory ) | |
| - | 32 KB Flash | |
| - | 4 KB SRAM | |
| - | 2 KB ISP ROM | |
| - | 512 Bytes SPROM ( Security Protection ROM ) | |
| - | 支持程序更新方式：
| |
| • | 時鐘控制 ( Clock control ) | |
| - | 外部 4 ~ 32 MHz 高速晶振 | |
| - | 內部 48 MHz 高速震蕩器 ( HIRC48 ) 全溫誤差 2 % | |
| - | 內部 38.4 KHz 低速晶振 ( LIRC ) | |
| • | 定時器 ( Timers ) | |
| - | 2 個 32 位定時器 | |
| - | 1 個 24 位倒數 SysTick 定時器 | |
| • | 脈波寬度調變 (PWM) | |
| - | 6 路 96 MHz 帶 12 位預分頻及剎車功能的 16 位 PWM | |
| • | 模擬(Analog) | |
| - | 3 通道轉換速率可達 2 MSPS 的 12 位 ADC | |
| • | 通訊接口 ( Connectivity ) | |
| - | 一組高速 6 MHz UART | |
| - | 一組高速 24 MHz SPI/I2S | |
| - | 一組 USCI 可設為 UART、SPI、I2C | |
| • | 進階通訊接口 | |
| - | 支持 USB 2.0 全速裝置 ( 無需外掛晶振設計 ) | |
| • | 11 GPIO(允許5 V I / O，除模擬腳位) | |
| • | 96位唯一標識符 ( UID ) | |
| - | 可做為安全密鑰 | |
| • | 128位唯一客戶標識符 ( UCID ) | |
| • | 運作特性 | |
| - | 工作電壓: 1.8V 至 3.6V | |
| - | 工作溫度: - 40 ℃ 至 105 ℃ | |
| - | EFT 4.4 kV | |
| - | ESD HBM 6 kV | |
| • | 封裝 | |
| - | TSSOP20 ( 4.4 x 6.5 mm ) | |
