STC單片機程序下載失敗問題總結
STC為宏晶公司推出的國產51單片機，其優點在于價格低廉，功能強大，使用方便，尤其是其串口ISP下載程序的方式方便了大量用戶，免去了購買昂貴的編程器，非常適合單片機入門學習使用。
但是初學者常會遇到程序無法下載的情況，很多人甚至因此放棄了學習，實在可惜，在此給大家總結了常見的出錯原因、判斷方法和解決方法。
STC單片機下載程序需要的硬件主要分三部分：
單片機最小系統、下載電路、計算機端。
下載失敗一般就從這三個方面來解決問題。
如果你有或者能向別人借到一套可以正常下載程序的電腦、單片機下載線、開發板，通過控制變量的方法，很快就能找到問題出在哪個環節。
1、你可以將自己的開發板連接在能正常下載的電腦上進行下載，如果可以下載，說明問題出在你的電腦上。
2、然后通過將正常的開發板連接到自己電腦上下載，如果能下載，可以判斷自己的電腦正常，問題在開發板上。
3、當然還可以通過調換開發板上的單片機，來確定自己的單片機是否損壞。這樣就很快解決問題了。
如果沒有這樣的條件，則可以從以下的可能性逐條判斷(紅色字體表示的是比較常見的問題)。
一、最小系統的問題
1、不是STC系列單片機，如果是AT或其他品牌單片機，下載方式與STC不同。
2、單片機損壞，比如有的單片機內由于ISP系統引導碼出錯，能運行之前下載進的程序，但不能下載程序;或者單片機已損壞(通常單片機損壞從外表看不出異常，只有通過換用正常工作的單片機才能判定)。
3、晶振問題，如：沒有晶振，晶振放在插座上接觸不良，或者引腳太長不起振等。

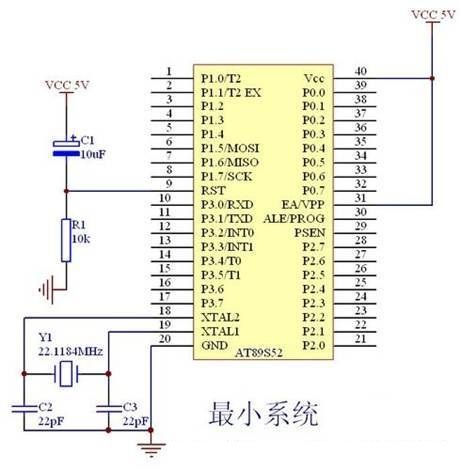

最小系統電路圖如下，由電源、單片機、復位電路、晶振時鐘電路組成：
STC89C52RC單片機：
二、下載電路的問題
1、下載芯片損壞(一般下載涉及的芯片有PL2303、CH341、MAX232)。
2、PL2303的晶振不是12M。
3、USB接口松動，下載線斷路等。
4、接線錯誤，如：TXD、RXD接反。

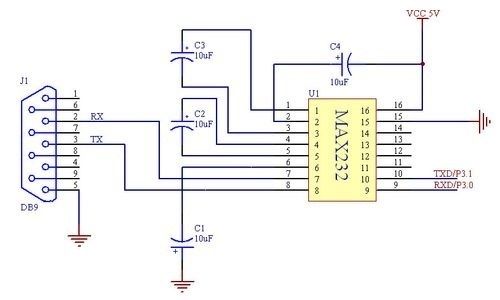

MAX232電路圖(用于實現串口電平轉換)：

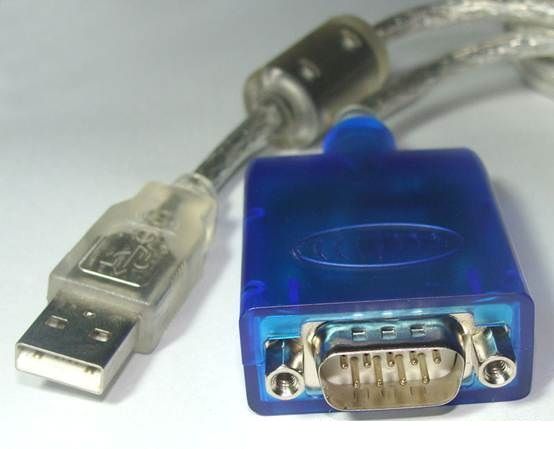

USB轉串口(一般用CH341芯片)：
USB-TTL小板(一般用PL2303芯片)：

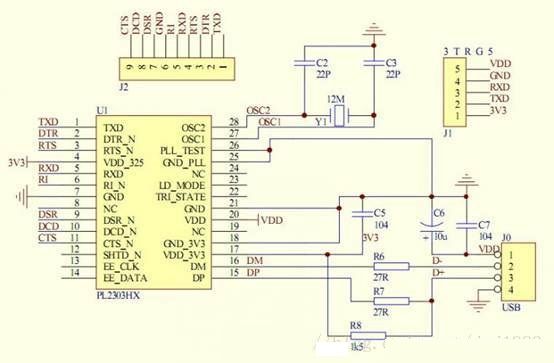

USB-TTL電路圖：
三、計算機端的問題
1、下載軟件的問題，最好使用STC_ISP最新版本，在Win7系統中有時可能要以管理員身份運行。
2、驅動安裝的問題，如果設備管理器中有COM口“USB-to-Serial”且無黃色感嘆號，一般驅動就沒有問題，但是還是可以重裝驅動看看;安裝的驅動要與系統對應(Windows732位、64位或者WindowsXP)。
3、COM口設置錯，一般下載時，STC-ISP軟件會提示打開串口失敗(COM口的選擇應查看設備管理器中的端口號)。
4、單片機的型號設置錯，一般下載時，STC-ISP軟件會提示不是此型號的單片機。
5、波特率太高，適當調低一點或許有用，高、低波特率都選1200。(這一點比較常見，STC-ISP有些版本就有這樣的問題)

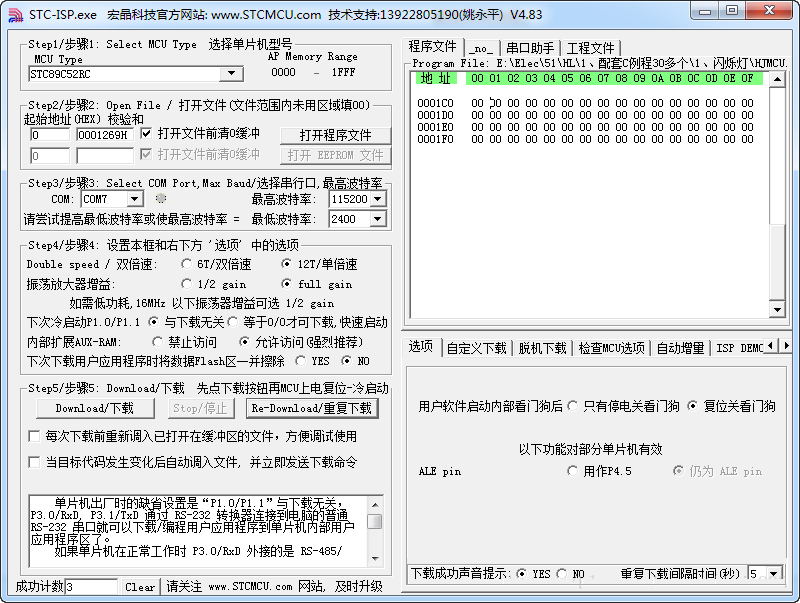

STC-ISP軟件
安裝好驅動，連接上USB轉TTL芯片后的設備管理器(以下截圖來自Win7系統)：
四、操作步驟的問題
注意先點擊電腦上的下載按鈕后再給單片機上電;或者在電腦上點擊下載，關掉單片機電源再打開。
下載程序順序如下：
1、設置單片機型號，COM口，波特率等參數。
2、裝載好要燒的單片機程序。
3、點擊“下載”。
4、給單片機上電。
5、下載軟件顯示：正在下載....
6、下載完成。
五、附：STC_ISP軟件對下載失敗給出的提示
1、在單片機停電狀態下，點下載按鈕，再給單片機上電
2、停止下載，重新選擇RS-232串口,接好電纜
3、可能需要先將P1.0/P1.1短接到地
4、可能外部時鐘未接
5、因PLCC、PQFP轉換座引線過長而引起時鐘不振蕩，請調整參數
6、可能要升級電腦端的STC-ISP.exe軟件
7、若仍然不成功，可能MCU/單片機內無ISP系統引導碼，或需退回升級，或MCU已損壞
8、若使用USB轉RS-232串口線下載，可能會遇到不兼容的問題，可以讓我們幫助購買兼容的USB轉RS-232串口線
六、如果條件允許，可按以下步驟檢查
1、檢查單片機是不是STC系列、是否有晶振，以及最小系統電路是否有錯(如果用的是之前能正常工作的開發板，最小系統電路一般不會有錯)。
2、檢查串口設置，操作步驟(先下載后上電)。
3、換個串口(對于有串口的臺式機)，或者換個USB口。
4、重啟下載軟件再試。
5、重啟計算機。
6、換最新的下載軟件(在宏晶官網下載)。
7、重裝驅動(如果是有串口的臺式機，直接連接串口則不需要驅動)。
8、換其他單片機。
9、換一根下載線。
10、換其他電腦。
編輯：admin 最后修改時間：2023-03-03
