AVR單片機——中斷系統
中斷的優點
中斷函數只在中斷觸發源觸發的時候才會執行,其他時間不執行. 如果不使用中斷而且如果要根據某個端口的變化而作相應的函數操作,就必須不斷地查詢端口的信號,而中斷不用,只要端口一有變化,就會系統就會自動進入中斷函數, 我覺得這就是中斷的目的,也是優點.
中斷優先級
1) AVR單片機在同一個優先級中,中斷向量入口地址越低,其優先級越高。AVR單片機在響應中斷以后,會禁止系統響應其余中斷。如果程序需要在某個中斷服務程序中響應其它中斷事件,可以在該中斷服務程序中用重新使能全局中斷即可。否則,AVR單片機只有在退出中斷進程時,才重新使能全局中斷。
2) AVR(至少是ATmega16)單片機采用固定的硬件優先級方式，不支持通過軟件對中斷優先級重新設定。

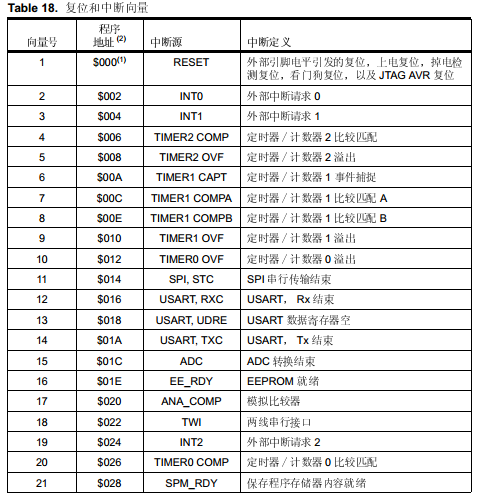

AVR有不同的中斷源。每個中斷和復位在程序空間都有獨立的中斷向量。所有的中斷事件都有自己的使能位。當使能位置位，且狀態寄存器的全局中斷使能位I 也置位時，中斷可以發生。
3) AVR單片機的中斷優先級只在同時觸發中斷時 優先級高的中斷先進行處理,而對于51單片機中低級別的中斷不能打斷高級別的中斷,在AVR單片機中低級別的中斷卻可以
中斷相關寄存器
1.MCUCR——MCU控制寄存器
SM2 SE SM1 SM0 ISC11 ISC10 ISC01 ISC00
位3,2——ISC11,ISC10：中斷觸發方式控制1 位1與位0
外部中斷1由引腳INT1激發，如果SREG寄存器的I標志位和相應的中斷屏蔽位置位的話。在檢測邊沿前MCU首先采樣INT1引腳上的電平。如果選擇了邊沿觸發方式或電平變化觸發方式，那么持續時間大于一個時鐘周期的脈沖將觸發中斷，過短的脈沖則不能保證觸發中斷。如果選擇低電平觸發方式，那么低電平必須保持到當前指令執行完成。
ISC11 ISC10 說明
0 0 INT1為低電平時產生中斷請求
0 1 INT1引腳上任意的邏輯電平變化都將引發中斷
1 0 INT1的下降沿產生異步中斷請求
1 1 INT1的上升沿產生異步中斷請求
位1,0–ISC01,ISC00：中斷0觸發方式控制位 1與位0
外部中斷0由引腳INT0激發，如果SREG寄存器的I標志位和相應的中斷屏蔽位置位的話。在檢測邊沿前MCU首先采樣INT0引腳上的電平。如果選擇了邊沿觸發方式或電平變化觸發方式，那么持續時間大于一個時鐘周期的脈沖將觸發中斷，過短的脈沖則不能保證觸發中斷。如果選擇低電平觸發方式，那么低電平必須保持到當前指令執行完成。
ISC01 ISC00 說明
0 0 INT0為低電平時產生中斷請求
0 1 INT0引腳上任意的邏輯電平變化都將引發中斷
1 0 INT0的下降沿產生異步中斷請求
1 1 INT0的上升沿產生異步中斷請求
2.MCUCSR——MCU控制與狀態寄存器
JTD ISC2 – JTRF WDRF BORF EXTRF PORF
位6——ISC2:中斷2觸發方式控制
異步外中斷2由外部引腳INT2激活，如果SREG寄存器的I標志和GICR寄存器相應的中斷屏蔽位置位的話。若ISC2寫0，INT2的下降沿激活中斷。若ISC2寫1，INT2的上升沿激活中斷。INT2的邊沿觸發方式是異步的。只要INT2引腳上產生寬度大于Table 36所示數據的脈沖就會引發中斷。若選擇了低電平中斷，低電平必須保持到當前指令完成，
然后才會產生中斷。而且只要將引腳拉低，就會引發中斷請求。改變ISC2時有可能發生中斷。因此建議首先在寄存器GICR里清除相應的中斷使能位INT2，然后再改變ISC2。最后，不要忘記在重新使能中斷之前通過對GIFR寄存器的相應中斷標志位INTF2寫'1’其清零。
3.GICR——通用中斷控制寄存器
INT1 INT0 INT2 – – – IVSEL IVCE
位7——INT1：使能外部中斷請求1
當INT1為'1’，而且狀態寄存器SREG的I標志置位，相應的外部引腳中斷就使能了。MCU通用控制寄存器–MCUCR的中斷敏感電平控制1位1/0(ISC11與ISC10)決定中斷是由上升沿、下降沿，還是INT1電平觸發的。只要使能，即使INT1引腳被配置為輸出，只要引腳電平發生了相應的變化，中斷將產生。
位6——INT0：使能外部中斷請求0
當INT0為'1’，而且狀態寄存器SREG的I標志置位，相應的外部引腳中斷就使能了。MCU通用控制寄存器–MCUCR的中斷敏感電平控制0位1/0(ISC01與ISC00)決定中斷是由上升沿、下降沿，還是INT0電平觸發的。只要使能，即使INT0引腳被配置為輸出，只要引腳電平發生了相應的變化，中斷將產生。
位 5——INT2:使能外部中斷請求2
當INT2為'1’，而且狀態寄存器SREG的I標志置位，相應的外部引腳中斷就使能了。MCU通用控制寄存器–MCUCR的中斷敏感電平控制2位1/0(ISC2與ISC2)決定中斷是由上升沿、下降沿，還是INT2電平觸發的。只要使能，即使INT2引腳被配置為輸出，只要引腳電平發生了相應的變化，中斷將產生。
4.GIFR——通用中斷標志寄存器
INTF1 INTF0 INTF2 – – – – –
位 7——INTF1：外部中斷標志1
INT1引腳電平發生跳變時觸發中斷請求，并置位相應的中斷標志INTF1。如果SREG的位I以及GICR寄存器相應的中斷使能位INT1為”1”，MCU即跳轉到相應的中斷向量。進入中斷服務程序之后該標志自動清零。此外，標志位也可以通過寫入”1”來清零。
位6——INTF0：外部中斷標志0
INT0引腳電平發生跳變時觸發中斷請求，并置位相應的中斷標志INTF0。如果SREG的位I以及GICR寄存器相應的中斷使能位INT0為”1”，MCU即跳轉到相應的中斷向量。進入中斷服務程序之后該標志自動清零。此外，標志位也可以通過寫入”1”來清零。
位 5——INTF2：外部中斷標志2
INT2引腳電平發生跳變時觸發中斷請求，并置位相應的中斷標志INTF2。如果SREG的位I以及GICR寄存器相應的中斷使能位INT2為”1”，MCU即跳轉到相應的中斷向量。進入中斷服務程序之后該標志自動清零。此外，標志位也可以通過寫入”1”來清零。注意，當INT2中斷禁用進入某些休眠模式時，該引腳的輸入緩沖將禁用。這會導致INTF2標志設置信號的邏輯變化。
一些重要的點
一、中斷信號往往是電信號的某種變化形式，如
脈沖的上升沿或下降沿
高電平或低電平
電平變化
二、中斷向量
中斷請求被cpu檢測到之后，如果中斷控制系統允許，cpu會自動轉移，執行一個固定的程序空間地址的指令。
這個固定地址叫做中斷入口地址，也叫中斷向量。而這個地址是有單片機的硬件來決定的。
一般這個地址不放置具體的程序，只放置一條跳轉指令，轉向真正的中斷服務程序。
三、AVR不支持軟件改變中斷優先級，即其優先級是固定的。
四、中斷源分為三類
1.非屏蔽中斷，如reset中斷，無法屏蔽
2.屏蔽中斷，大部分中斷都是可屏蔽的
3.軟件中斷，AVR不支持，好像ARM里面有，可以作為操作系統的中斷調用。
五、中斷響應條件
響應A中斷 = 全局中斷允許標志 AND 中斷A允許標志 AND 中斷A標志
全局中斷允許標志對于AVR就是其標志寄存器SREG的I位，SREG.7，gcc中打開和關閉的方法為sei()和cli()
中斷允許標志，一般來說每個中斷都會有單獨的允許標志位，放置在某個相關的寄存器中，通過單獨設置那一位可以打開或關閉相應的中斷。
中斷標志，一般說來這個標志都是硬件觸發的，就是一旦滿足那個條件，這個標志自動為1，不需要手動設置。
六、中斷向量區大小 = 中斷源個數 x 每個中斷向量所占的字?jǐn)?shù)
七、中斷標志位一般會在cpu響應中斷后自動清除，或在中斷服務程序中通過讀寫專門的寄存器而自動清除。
當然也可以對其進行軟件清除，清除方法是對其寫1(這點比較怪)
八、中斷標志會一直保持，如果中斷被禁止或者是cpu不能馬上響應的話。這是稱作“掛起”，一旦cpu可以響應了，則馬上按優先級處理中斷。
九、個別中斷不帶中斷標志，比如配置為低電平觸發的外部中斷。只要滿足條件就會向cpu一直發送中斷申請。
這里就會出現這樣的問題：
1.cpu暫時沒響應中斷，低電平?jīng)]有了，這樣就少了一次服務
2.cpu響應了，響應完事，低電平還在，又多服務了一次
所以設計的時候要注意
一般這種低電平觸發中斷方式用于喚醒處于休眠模式的cpu，可參考具體方案。
十、AVR響應中斷時會將全局中斷允許位關掉，不響應其它中斷，所以也就不允許中斷的嵌套。
當然可以在中斷服務程序中，將其開啟，但是這樣做是非常危險的，不提倡。
十一、中斷響應的過程如下
1.清零全局中斷
2.將具體被響應的中斷標志位清零
3.中斷斷點地址壓入堆棧，同時SP減2
4.自動將中斷向量地址壓入PC，強制執行。
以上均由硬件自動完成，軟件需要做的事情如下：
1.中斷入口處指令：rjmp reset
2.中斷服務程序
3.返回指令 reti
十二、
非常要注意的是中斷只保存和恢復了斷點的PC值，對其它的寄存器均沒有保護，所以如果在中斷服務程序中要是改變了某些寄存器的值的話就容易出現問題。
所以，中斷服務程序要盡量短，不做多余的操作，并且一旦對sreg有破壞的話，一定要在先將其壓入堆棧。
十三、技巧
在使能一個中斷允許位之前，最好將改中斷的中斷標志位清除，然后馬上使能允許位。
這樣可以避免一些不必要的錯誤，如果之前改標志為1的話，就會產生一個錯誤的中斷。
再說一次，清除標志位的方法是對其寫1。
