51單片機引腳詳解

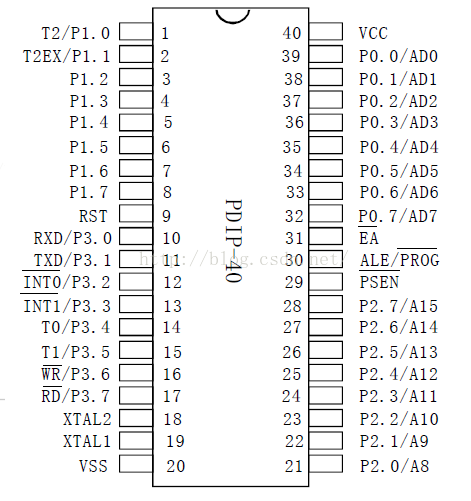

一、51單片機引腳圖
二、引腳說明
主電源引腳（2根）
VCC(Pin40)：電源輸入，接＋5V電源
GND(Pin20)：接地線
2、外接晶振引腳（2根）
XTAL1(Pin19)：片內振蕩電路的輸入端
XTAL2(Pin20)：片內振蕩電路的輸出端
3、控制引腳（4根）
RST/VPP(Pin9)：復位引腳，引腳上出現2個機器周期的高電平將使單片機復位。
ALE/PROG(Pin30)：地址鎖存允許信號
PSEN(Pin29)：外部存儲器讀選通信號
EA/VPP(Pin31)：程序存儲器的內外部選通，接低電平從外部程序存儲器讀指令，如果接高電平則從內部程序存儲器讀指令。
4、可編程輸入/輸出引腳（32根）
51單片機有4組8位的可編程I/O口，分別為P0、P1、P2、P3口，每個口有8位（8根引腳），共32根。
PO口（Pin39～Pin32）：8位雙向I/O口線，名稱為P0.0～P0.7。
P1口（Pin1～Pin8） ：8位準雙向I/O口線，名稱為P1.0～P1.7。
P2口（Pin21～Pin28）：8位準雙向I/O口線，名稱為P2.0～P2.7 。
P3口（Pin10～Pin17）：8位準雙向I/O口線，名稱為P3.0～P3.7。
