STM32驅動W25X64存儲器
W25X64 是華邦公司推出的大容量
SPI FLASH 產品，W25X64 的容量為 64Mbit(8M)，該系列還有 W25Q80/16/32 等。W25X16,W25X32,W25X64分別有8192,16384,32768個可編程頁,每頁256字節,用扇區擦除指令每次可以擦除16頁,用塊擦除指令每次可以擦除256頁,用整片擦除指令既可以擦除整個芯片,W25X16,W25X32,W25X64分別有512,1024,2048個可擦除扇區,或者32,64,128個可擦除的塊
W25Q64 的擦寫周期多達 10W 次，具有 20 年的數據保存期限，支持電壓為 2.7~3.6V，W25Q64 支持標準的 SPI，還支持雙輸出/四輸出的 SPI，最大 SPI 時鐘可以到 80Mhz（雙輸出時相當于 160Mhz，四輸出時相當于 320M）

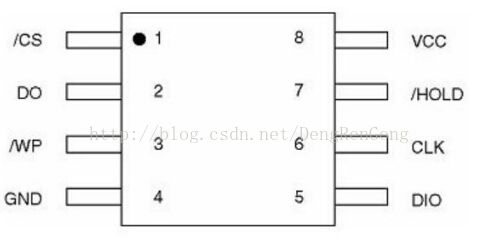

引腳一般如下
- 其中CS DO SIO VCC GND都是SPI通訊引腳
- HOLD是防誤操作引腳,該腳為低時,忽略一切外部指令
- wp為保護引腳,該腳為低,數據無法擦除修改

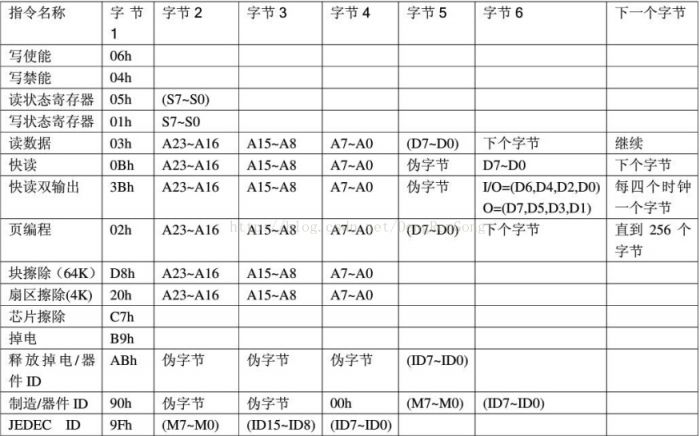

- 對W25X64的寫入讀出都伴隨著指令,指令集如下
有一個很重要的寄存器是狀態寄存器,在對flash寫入的時候一定要對狀態寄存器查看一下
busy:只讀,當flash內部正在進行操作的時候,這一位自動變?yōu)?,當該位為1的時候,除了讀狀態指令,不響應任何指令
wel:寫保護位,只讀,當芯片處于寫保護狀態的時候,該位為0,所以當要對芯片進行操作的時候一定要查看這一位,否則無法寫入,該位在掉電后,寫禁能,頁編程,扇區擦除,芯片擦除以及寫狀態寄存器特定值之后會變?yōu)?,執行寫使能命令之后會變成1

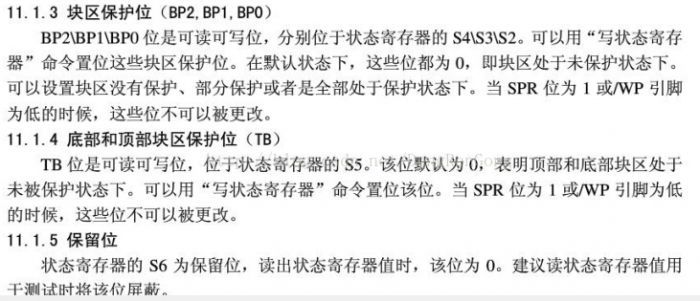

其他狀態寄存器
另外,芯片初始化自檢的時候需要讀取ID,用于設備識別,id寄存器如下
