關于華邦W25Q256的學習
一、基本特性
容量256Mb，最小的組織單位是頁每個頁256個字節，可進行頁編程(一次寫256個字節)；16個頁組成4KB的扇區，可進行扇區擦除，128個扇區組成32KB塊，64KB的組，可以整片擦除。256有8192個扇區和512個塊。256支持標準的SPI接口，2/4線SPI，SPI頻率最大104MHz，64位唯一序列號，256字節的安全寄存器。
在時鐘的上升沿將數據寫入256，時鐘的下降沿從256讀出數據。支持SPI總線模式的0和3，模式0常態是低電平，模式3常態是高電平。
W25Q256支持兩種地址模式— 三個字節或四個字節地址。三字節地址向后兼容小容量flash，最大支持128Mb的數據地址，256M必須使用擴展的4字節地址。4字節地址格式支持256Mb~32Gbit，4字節模式使能的時候擴展地址寄存器不是必須的。上電后工作在3字節地址模式還是4字節地址模式取決于Non-Voloatile Status Register 寄存器ADP位(S17),ADP=0 3字節地址格式，ADP=1 4字節地址格式，默認的是三字節地址格式。進入4字節命令0xB4、退出4字節命令0xE9 在3字節和4字節之間轉換。S16狀態寄存器的ADS位指示當前使用的地址模式。
保持功能，標準SPI和雙SPI控制，HOLD信號高電平的時候W25的操作會被暫停，在SPI復用的時候這個信號比較有用。
軟件復位和硬件復位，上電后可以使用軟件復位，使用軟件復位必須包括兩個命令，使能復位0x66、復位0x99，器件接收到命令30us后進行復位。復位期間不接受任何指令。

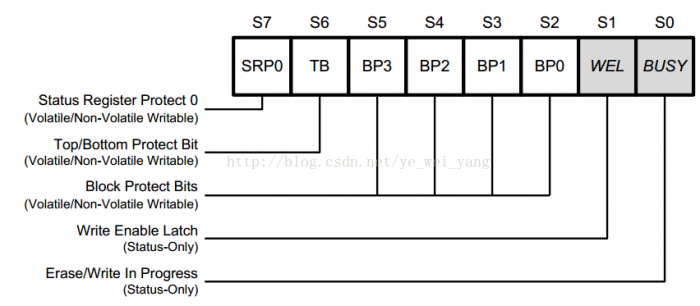

狀態和配置寄存器：
擴展地址寄存器只有在3字節地址模式下使用。高位優先傳輸MSb，高字節優先傳輸 MSB first。

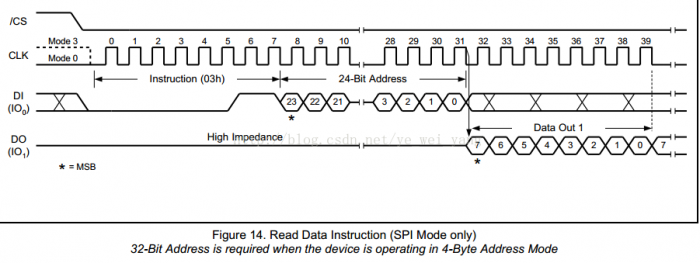

讀命令0x03: 命令后邊跟著24位或32位的地址，然后是讀出來的數據，地址自增，片選有效并且時鐘不停，將會一直讀。最先讀出來的是字節的高位，在上升沿讀出。

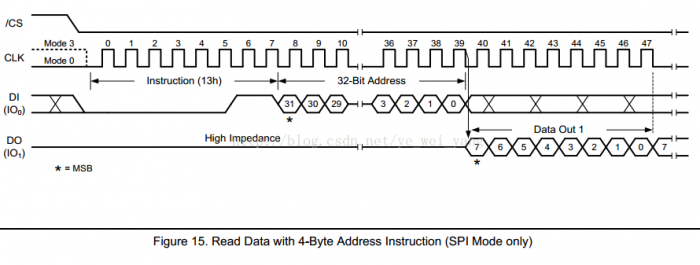

4字節模式的讀：
不論是3字節地址還是4字節地址，使用32位的地址都可以訪問所有的256Mb的空間。

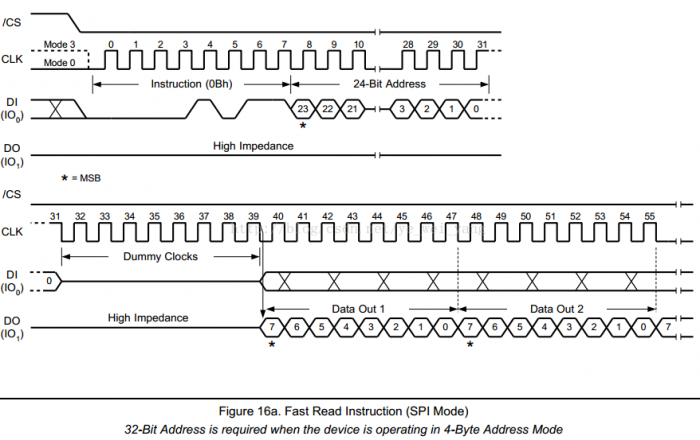

快讀：0x0b
快讀與3字節模式和4字節地址模式相似，只不過是增加了時鐘頻率，而且在24/32位地址之后不是立刻接收收數據，而是有1個字節的假讀，使W25內部進行同步。
4字節地址模式快讀：0x0c
除了地址字節個數不一樣其他的都一樣。
頁編程：0x02
頁編程允許在當前擦除過的位置一次寫入1~256個字節的數據，在頁編程命令之前必須有一個寫使能命令。CS片選位拉低—— 發送0x02命令—— 地址 —— 數據
扇區擦除：0x20
扇區擦除將指定的扇區4KB擦除回復成0xff，擦除之前必須執行一條寫使能指令。扇區擦除指令0x20 — 扇區地址，在此期間CS引腳低電平。
32KB塊擦除命令：0x52
塊擦除之前執行寫使能指令，使?fàn)顟B(tài)寄存器的WEL位置1，拉低CS引腳—— 0x52 — 地址，在地址的最后一位鎖存后，CS引腳必須拉高。
64KB塊擦除指令：0xD8
片擦除指令：0xC7/0x60
寫使能指令—— 拉低CS —— 指令0xc7/0x60 —— 拉高CS
讀期間ID：0x90
拉低CS—— 指令 0x90—— 地址0x00000000 —— 數據線輸出制造ID —— 數據線輸出期間ID
讀唯一的ID號：0x4B
64位的唯一序列號，防止被克隆。
拉低CS —— 指令0x4B — 4字節的假讀時鐘 —— 輸出線輸出64位ID MSBfirst
擦除安全寄存器：0x44
W25Q256提供了256個字節的安全寄存器可以獨立的編程和擦除，主要存儲獨立與主存儲區的用戶自己的系統信息。
編程安全寄存器：0x42
讀安全寄存器：0x48
設置讀參數：0xc0
標準的SPI模式不接受設置參數指令，快讀命令中的假讀時鐘個數是固定的。復位后默認的假讀時鐘是2。
使能復位(0x66)和復位器件0x99
軟件復位指令執行后，任何操作都會停止，器件恢復初始上電狀態，失去所有當前的配置。
