Winbond W25QXX SPI Flash使用筆記

關鍵字:SPI總線 使用筆記 華邦flash 作者:admin 來源: 發布時間:2019-06-26  瀏覽:87

相較于EEPROM而言,SPI Flash的存儲空間簡直就是打開了一個新世界。以W25Q16為例,16Mb也就是2MB的空間,是AT24C08芯片的1KB空間的2048倍,價格也沒有相差很多。同時使用SPI總線可以實現更高的讀寫速度,W25Qxx的SPI總線可以達到80MHz,這是IIC總線望塵莫及的,而且我比較喜歡用的STM32單片機的IIC總線總是讓人那么揪心,所以我一直都是用的軟件模擬IIC,而STM32的SPI則好用得多。但是SPI Flash也屬于是閃存的一種,內部也是由Nand flash或者是Nor flash構成的,F(xiàn)lash存儲結構的毛病就是在寫入之前必須要執行擦除操作,就像STM32單片對自身的Flash空間進行編程的時候需要先擦除一頁然后在寫入數據,SPI Flash也一樣,每次寫入都要先擦除,不像EEPROM一樣方便,想讀哪個讀哪個,想寫哪個寫哪個。并且W25Qxx系列的Flash的數據保存時間是20年,而AT24Cxx系列的EEPROM的數據保存時間為100年,當然我們不指望我們的產品能夠用100年,至少這說明了EEPROM和FLASH各有優勢,但是隨著生活生產中數據量的增加,F(xiàn)lash的優勢變得越來越突出。

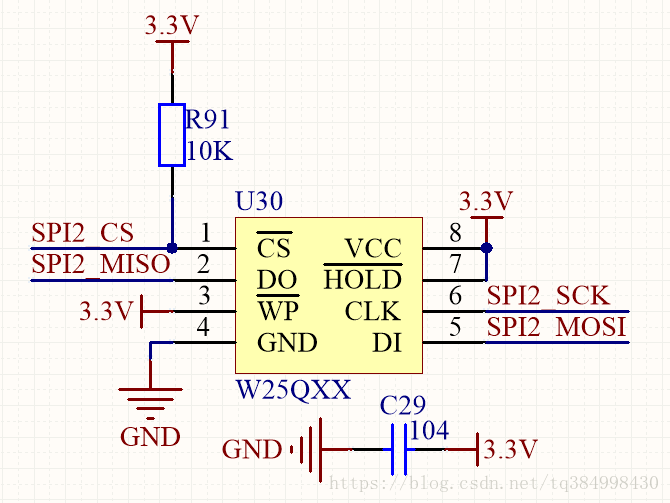

由于之后的設計可能會使用SPI Flash代替EEPROM,所以特地用開發板上的W25Q16測試了一下Flash的性能。電路連接示意如下圖:

華邦W25QXX線路圖

W25Qxx系列(W25Q80, W25Q16 and W25Q32)的Flash內部是按照Page、Sector、Block的結構來劃分的,一個Page為256個Byte,一個Sector為16個Page也就是4KB,一個Block為16個Sector也就是64KB。

不像上學那會一樣有時間自己寫驅動代碼了,現在直接拿例程代碼進行修改了?偟膩碚fW25Qxx系列的Flash的SPI控制邏輯就是:

  1. 拉低片選引腳
  2. SPI寫命令字
  3. SPI讀/寫數據
  4. 拉高片選引腳
  5. 等待完成操作

數據擦除可以以Sector為單位也可以以Block為單位,進行Sector擦除的時候發送0x20命令字,然后跟隨24位的存儲地址,寫入的24位地址應該是會將低12位忽略掉,不過數據手冊上沒有說明。進行Block(64KB)擦除的時候發送0xD8命令字,然后發送24位的地址,芯片內部同樣會忽略低16位地址。擦除之后芯片內所有數據都是0xFF,這是Flash的特性,感興趣的可以查閱資料,這里做個簡單的說明。Flash存儲單元中是無法寫入位1的,只能寫入位0,所以要寫入數據的話要先將原來的數據都擦出成0xFF然后寫入數據的時候遇到bit 1時不做處理,遇到bit 0時寫入0即可。這就是為什么Flash進行寫入之前需要進行擦除的原因。我在W25Q16上做了一個有趣的測試,在不擦除Sector的情況下寫入,發現依然可以寫入,讀出寫入的數據發現新寫入的數據的0會將源數據中的對應位的1覆蓋,但是新寫入的1并不會覆蓋原數據中對應位的0,印證了上面介紹的Flash原理。也就是說如果一個地址處的數據是0xFF,那么這個地址還可以寫入任何數據,否則不可能完整寫入任何數據。

數據寫入的時候只能按照Page來寫入,最多一次只能寫256個字節,也就是一個頁的空間,寫入的時候可以不從頁的開始地址寫入,如果一次寫入字節數溢出了一個頁的空間,那么多出來的會從循環到頁的開始地址處覆蓋原來的數據,數據手冊的10.2.14節說的很明白。頁寫的命令字為0x02,尾隨24位的地址。

有時候我們還需要讀取芯片的ID號,W25Qxx系列Flash有多個ID號,Manufacturer ID、Device ID、Unique ID、JEDEC ID,W25Q16讀取到的Manufacturer ID為0xEF,Device ID為0x14,Unique ID沒讀出來,JEDEC ID沒興趣讀......我感興趣的Unique ID卻沒讀出來,因為這個ID是可以當做程序加密使用的。算了,反正STM32也有唯一標識ID,寫入到FLASH中也可以實現程序加密。

其實使用上面的4個命令就可以正常得使用SPI Flash工作了,其他的很多命令字都用不上。

編輯:admin  最后修改時間:2019-06-26
