華大電子CIU32安全MCU在智能水表上的應用
智能水表是一種利用現代微電子技術、現代傳感技術對用水量進行計量并進行用水?dāng)?shù)據傳遞及結算交易的新型水表。傳統水表一般只具有流量采集和機械指針顯示用水量的功能，與傳統水表相比，智能水表作為智能化聯網工具，是對傳統水表的升級，依靠Nb-loT、LoRa等通信技術連接和組網，實現了高效智能化的管理。
華大電子以Arm 32位為內核的系列安全MCU產品，可同時滿足智能水表的聯網通信技術和多種現代傳感技術要求。產品主要應用領域包括智能水表、便攜醫療、智能門鎖及其他電池供電的低功耗場景。
華大電子面向智能水表的應用場景和業務功能，設計開發了基于CIU32L041超低功耗安全MCU的智能水表解決方案。
1.方案介紹

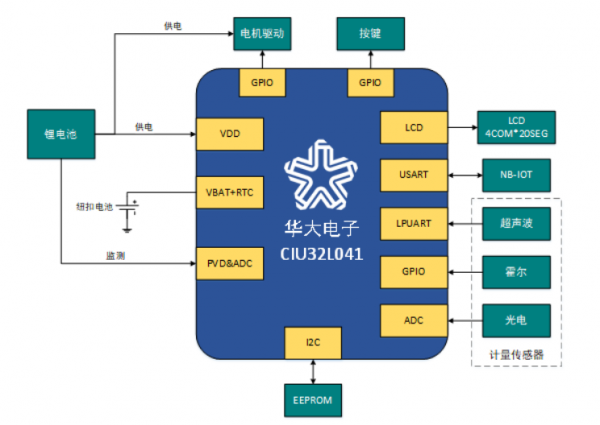

智能水表解決方案硬件原理框圖如下：
以上圖為例，超聲波計量方式的智能水表解決方案硬件主要由控制主板、超聲波計量板、換能器管道、電池組和閥門電機五部分組成。
除了超聲波計量方式，智能水表控制主板還可兼容多種現代傳感計量方式，如圖2所示的各種傳感器接口包括：霍爾、無磁、光電直讀等計量傳感接口。

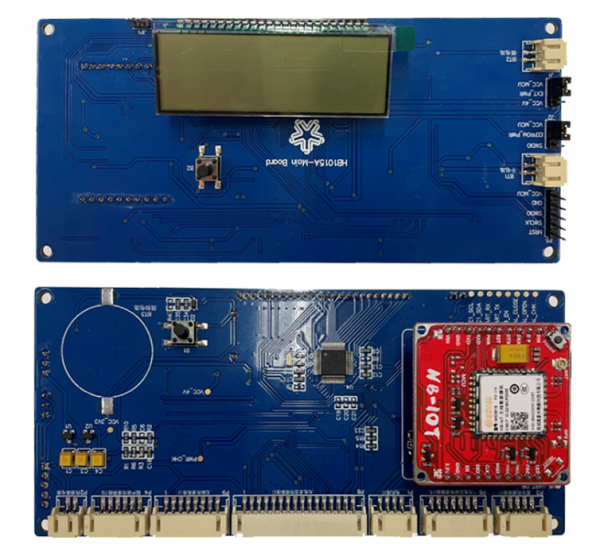

控制主板上配置有NB-IOT模塊用于與總站后臺進行遠程通信。

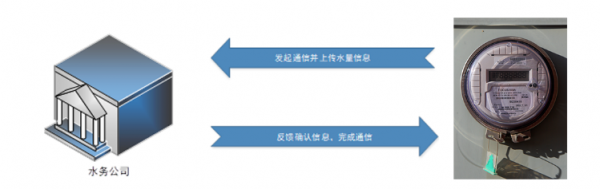

遠程通信流程如下：
水表通過CIU32L041安全MCU內部實時時鐘RTC定時喚醒，每日定時與水務公司后臺總站進行信息交互，同步表信息，以實現遠程抄表、充值及查詢功能。
2.方案特點
支持霍爾、無磁、光電直讀和超聲波四種流量計量方式，其中超聲波傳感器可通過LPUART喚醒MCU，波特率可達9600bps
整機待機，維持LCD顯示，工作電流平均可低至10uA
NB-IOT通訊，可實現遠程抄表、充值
低功耗模式下實時監測電池電量，低電量自動關閥
VBAT模式下RTC走時與備份寄存器保持，可采用紐扣電池供電，省去小鋰電池用作備用電源的成本
3.CIU32L041 安全MCU
智能水表解決方案主控芯片為華大電子CIU32L041，基于Arm內核，最高頻率可達48MHz。該產品具有超低功耗、高集成度、高可靠性、高安全的特點。內部集成LCD、ADC、VREFBUF、低功耗COMP、多種定時器、多個USART/I2C/SPI 等豐富的外設資源，支持SM4 安全加密算法。
4.產品特點
VBAT備份電源自動切換，VBAT模式+RTC+備份寄存器的功耗低至1μA，降低備份電源的電池容量需求，節約電池成本
多達56個fast IO，防倒灌且兼容5V通信，其中高驅IO可達20mA
最大支持8COM x 32SEG LCD控制器
– 片內電阻分壓，高低驅可動態切換，低功耗下提升顯示效果，免外部電容
– 內置電荷泵，VLCD電壓可高于VDD且不隨VDD變化，即使VDD抖動依舊保持良好顯示
效果
內部高精度高速時鐘，全溫度變化小于±2%，免外部晶體
12位1.14 Msps高精度ADC，可測量高輸出阻抗信號
內部參考電壓源VREFBUF，為ADC提供參考電壓，支持2.048V、2.5V，可通過IO輸出
RTC校準精度±0.477ppm，支持鬧鐘、時間戳、微秒級單位的喚醒定時器，支持溫度補償
