國產低功耗華大HC32L136開發板入門教程

關鍵字：華大單片機 HC32L136 入門教程作者：來源: 發布時間：2022-09-01 瀏覽：53

今天介紹下國產超低功耗華大單片機HC32L136開發板上手后的入門操作（開發板可以在華大MCU應用交流群：164973950 免費申請）。HC32L136開發板（如下圖所示）分為板載調試模塊（左半部分）和MCU開發電路（右半部分）。二者中間通過郵票孔相連，如果將板子從中間掰開，板載調試模塊就可以當一個CMSIS-DAP的仿真器來使用。此開發板的主芯片為華大半導體HDSC的HC32L136K8TA,64PIN LQFP封裝、64K?Flash、8K RAM?超低功耗單片機。

一、準備工作

我們可以到華大半導體官網上下載專區下載HC32L136_SDK應用開發套件。如下圖所示。這個套件中包含了HC32L136芯片的數據手冊、用戶手冊、集成開發環境支持包、開發板原理圖、庫文件及樣例、用戶開發手冊、仿真器編程器軟件及使用說明、最小開發工程模板和應用筆記。（如果想找更多的應用例程可以加群164973950）將下載好的應用開發套件解壓備用。

二、驅動安裝

通過在板調試模塊實現編譯器和燒錄器功能時，需安裝虛擬串口驅動。大多數的情況下電腦可以自行驅動起來。驅動不成功可以安裝虛擬串口驅動 cdc drivers，以 Windows7_x64 為例，按以下步驟安裝：

1. 打開虛擬串口驅動存放目錄，選擇 cdc drivers/win7/x64，點擊 dpinst_x64.exe，選擇【是】進入下一步；

2.選擇【始終安裝此驅動程序軟件(I)】進行安裝；

3. 通過 micro-USB 線將開發板與電腦連接，正確安裝驅動后會在端口（COM和LPT）下面會顯示HDSC CMSIS-DAP Communications Port(COM X)。

三、支持包安裝

以MDK為例，在集成開發環境支持包的文件夾下找到MDK_IDE文件夾，雙擊HDSC.HC32L136.1.0.0.pack文件，芯片的MDK支持包會自動安裝到MDK的相應目錄中。

四、例程調試

我們以HC32L136的LCD DEMO程序?yàn)槔齺斫榻B如何進行項目的編譯及仿真調試。雙擊打開\HC32L136_SDK\驅動庫及樣例\HC32L136_DDL_Rev1.0.0\HC32L136_DDL_Rev1.0.0\example\lcd\lcd_mode\MDK 文件夾下的 lcd_mode.uvprojx 工程文件。在工程中點擊魔法棒，選中Device選項，在其中選中HC32L136K8TA。如下圖所示。

選中Debug項，在Use中選中CMSIS-CAP Debugger，點擊Settings.

彈出的對話框中可以在Debug項Port:選SW，SW Device中可以看到SWDIO中會出現芯片的相應信息。

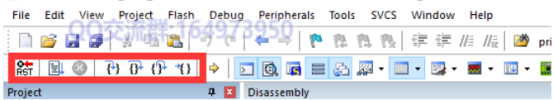

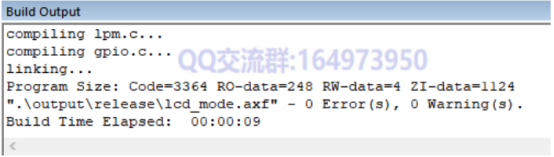

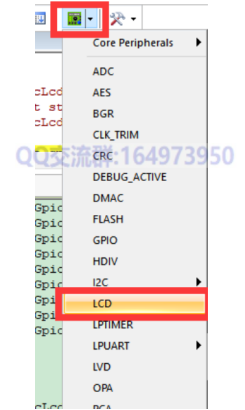

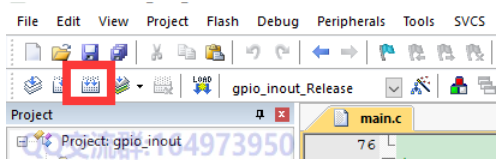

在此界面選中Flash Download項會進入到芯片的Flash文件設置，進入后可以看到相應芯片F(xiàn)lash型號，如果沒有顯示，或是顯示錯誤可以點擊Add時行添加。所有信息到正確后點擊OK關閉設置。
