航順芯片HK32F103xC/D/E USB枚舉情況分析（二）

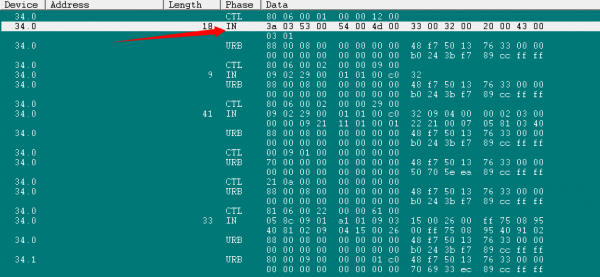

HK32F103x/C/D/E是航順推出的中大容量的32位MCU芯片，內部集成豐富且強大的外設，如SPI/IIC/UART/USB/FSMC/SDIO等。有客戶在快速替換使用過程中，遇到過使用HAL庫的USB枚舉失敗的情況：VID/PID值等設備描述符內容不正確。使用bus hound捕獲USB包，觀察設備描述符內容，如下紅色箭頭所指IN包數據部分，大多數時候是不對的，即不是預期值，偶發是對的。

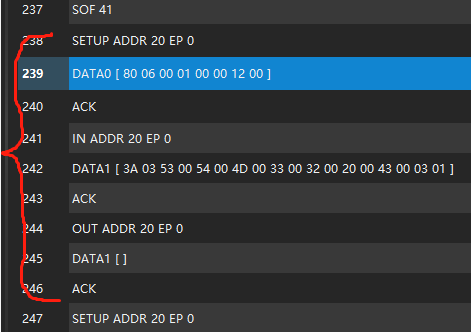

通過分析客戶代碼，且使用邏輯分析儀+DSview跟蹤USB通信數據，發現是在枚舉過程中，第三次獲取設備描述符的時候出錯，如下：
進一步分析發現并確認（根本原因）：
USB設備在收到STALL之后的下一條SETUP的情況下，硬件會設置Tx狀態為Valid，這導致接下來IN包來了之后，USB直接就把還未準備好的數據發送給主機，即發送的數據不是預設值/亂碼，例如一部分為本次要發送的數據，另外一部分為上一次的數據。
解決方案：

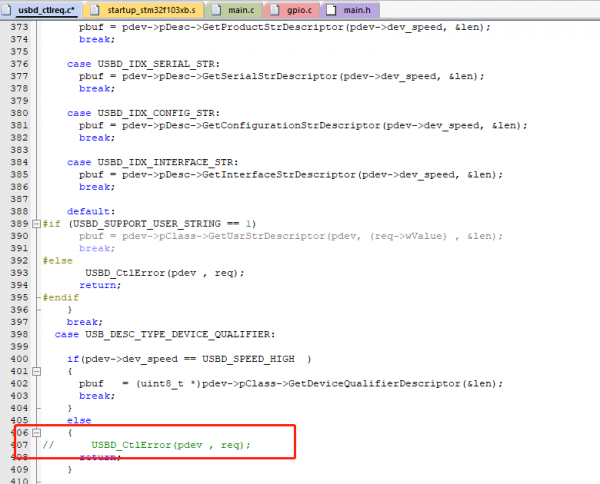

屏蔽掉軟件設置STALL的代碼，例如在HAL庫的HID類，屏蔽下圖處。
