中移物聯ML302開發板入門體驗
中移物聯網的ML302開發板是支持4G Cat.1網絡的開發板，對于Cat.1詳細可去官網了解。現在介紹中移物聯網ML302開發板及具體的步驟
開發板整體如圖所示，這是LET_KIT_V002版本的開發板，開發板模組里默認用的是AT固件。

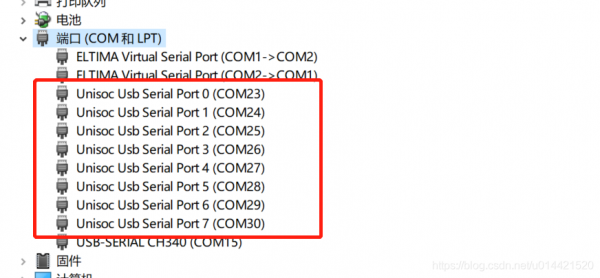

收到開發板后，PC端首先需要安裝ML302的USB驅動，驅動文件請到官網尋找。驅動安裝完成后，用USB連接開發板，此時設備管理器里應該會出現8個和此開發板相關的串口，如下圖所示：

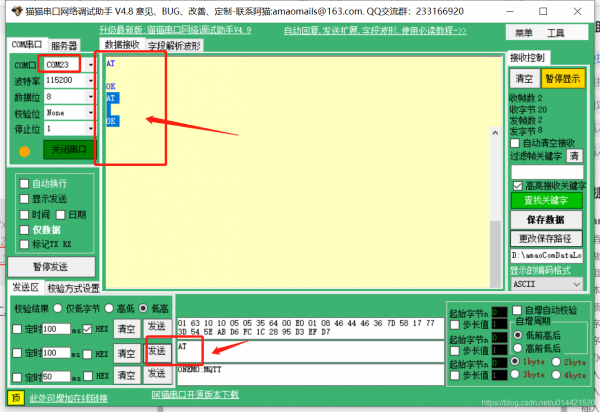

其中serial port 0 就是AT串口，直接用串口工具連接serialport0對于的串口，就可以使用AT命令進行交互了。
其他的請參考AT指令集體驗。
opencpu 開發體驗

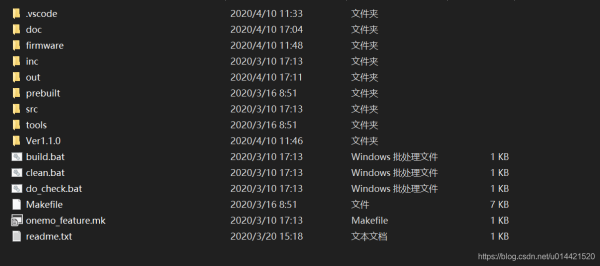

首先需要下載opencpu的sdk固件包，請聯系中移物聯的技術支持索取。下載完畢解壓后，如下圖所示：
我是使用vscode編輯器打開的，首先定義幾個demo的宏定義，我是定義在onemo_main.c文件頭部，如下：

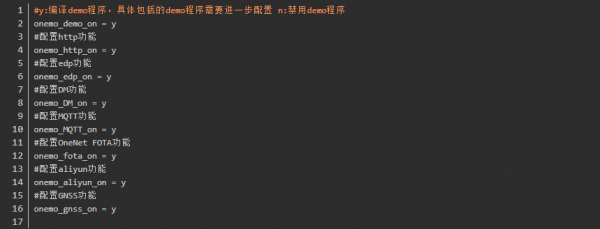

然后再確定onemo_feature.mk文件的所有編譯選項打開：
最后在power shell終端開始編譯：
編譯完成后在當前目錄的./firmware/DNLM/目錄下生成編譯固件，然后使用下載工具下載到開發板上即可。下載步驟如下：

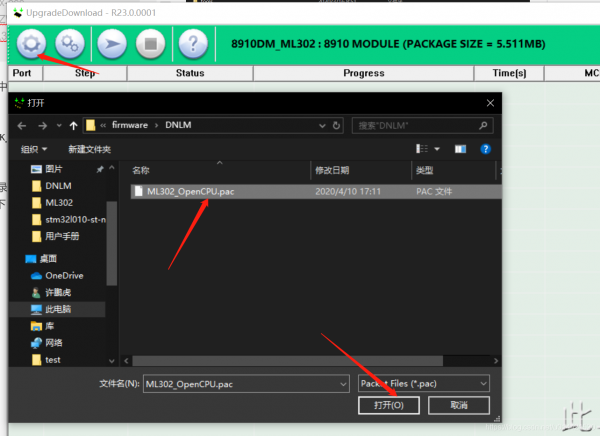

選擇pck文件

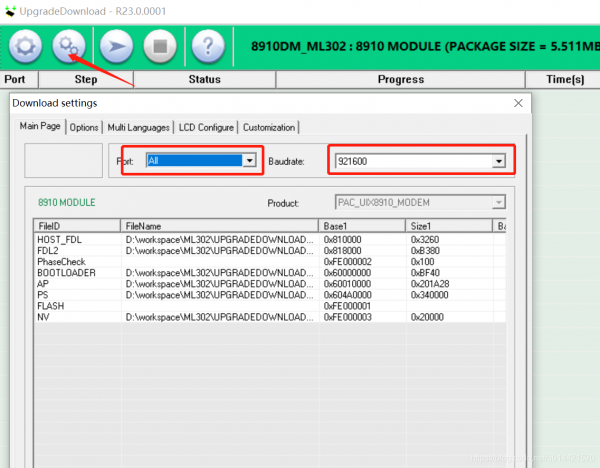

選擇串口和波特率

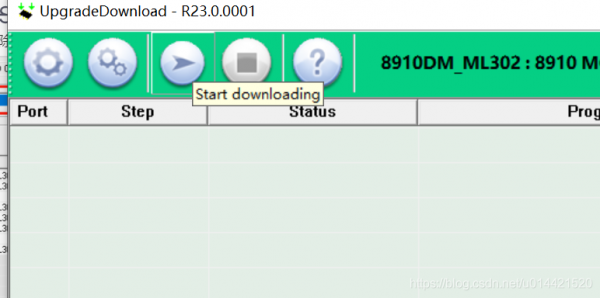

點擊start開始下載

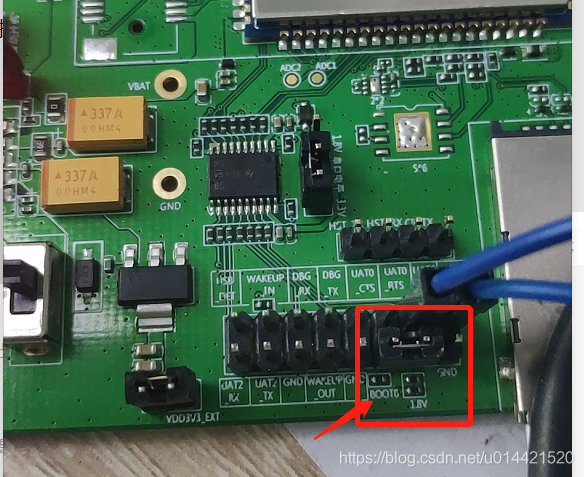

開發板上的usb boot腳短接1.8V，如下圖所示，強制模組進入升級狀態。

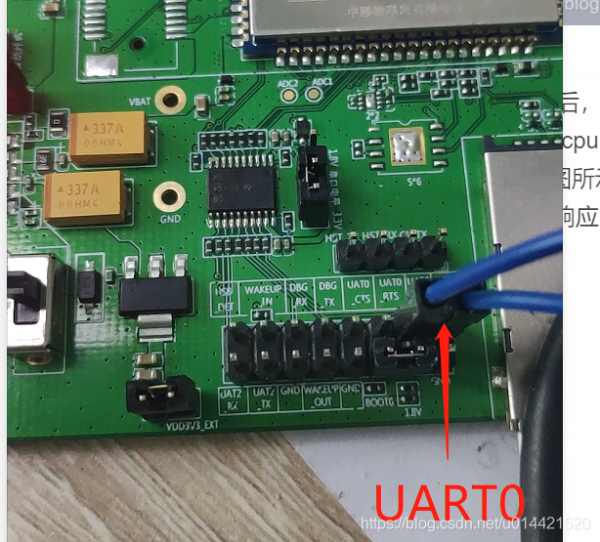

按下開發板reset按鍵開始下載，下載完畢后，拔掉第四步短接的短路帽，然后按下reset復位按鍵，opencpu固件開始運行，此時，使用usb轉串口工具連接uart0，如下圖所示（串口電平選擇要選3.3V），此時串口助手上就會打印出響應的啟動信息。

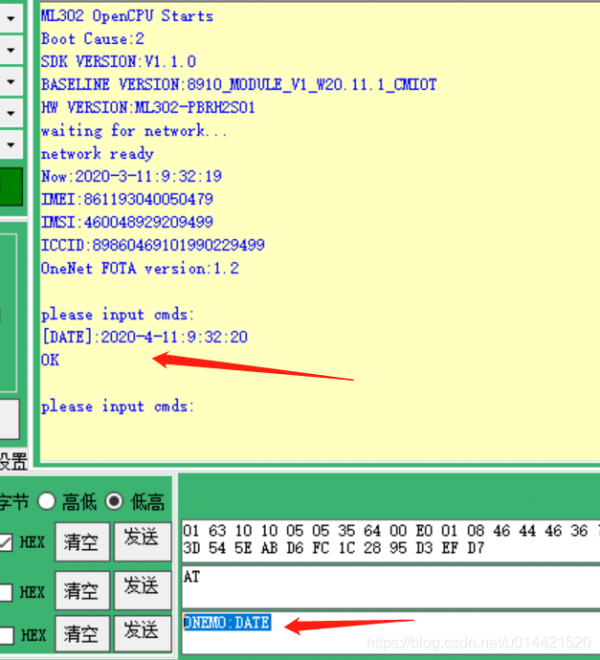

輸入測試命令ONEMO:DATE，即可執行DATE指令：
至此，opencpu開發體驗完成，如果需要體驗更多的demo，請仔細閱讀源碼。
注意事項：
如果串口驅動安裝失敗，可以把開發板連接USB后再安裝一遍下載前記得要短接usb boot引腳到1.8v，讓模組強制進入下載模式，否則下載不成功
下載過程中如果意外打斷，無法燒錄自己編譯的固件，可以選擇燒錄官方的at固件，然后再重新燒錄自己的固件
如果自己用的是3.3V的USB轉串口，記得在開發板上選擇3.3V串口電平的跳線帽
