航順MCU方案應用：電機驅動，冰箱變頻控制板，掃地機器人，吊扇燈控制板，電鉆控制板

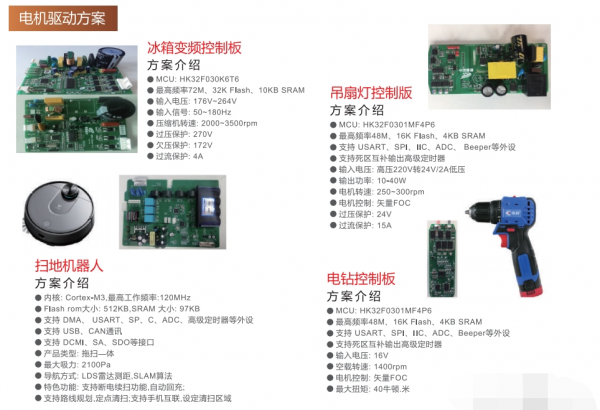

冰箱變頻控制板方案介紹
●MCU:HK32F030K6T6
●最高頻率72M、32K Flash、10KB SRAM
●輸入電壓∶176V~264V
●輸入信號∶50~180Hz
●壓縮機轉速∶2000~3500rpm
●過壓保護∶270V
●欠壓保護∶172V
●過流保護∶4A
掃地機器人方案介紹
●內核∶Cortex-M3，最高工作頻率∶120MHz
●Flash rom大小∶512KB，SRAM大小∶97KB
●支持 DMA、USART、SP、C、ADC、高級定時器等外設
●支持 USB、CAN通訊
●支持DCMI、SA、SDO等接口
●產品類型∶拖掃—體
●最大吸力∶2100Pa
●導航方式∶ LDS雷達測距，SLAM算法
●特色功能∶支持?jǐn)嚯娎m(xù)掃功能，自動回充;
●支持路線規劃，定點清掃;支持手機互聯，設定清掃區域
吊扇燈控制板方案介紹
● MCU:HK32F0301MF4P6
●最高頻率48M、16K Flash、4KB SRAM
●支持 USART、SPI、IIC、ADC、Beeper等外設
●支持死區互補輸出高級定時器
●輸入電壓∶高壓220V轉24V/2A低壓
●輸出功率∶10-40W
●電機轉速∶ 250~300rpm
●電機控制∶矢量FOC
●過壓保護∶24V
●過流保護∶15A
航順芯片選型：
電鉆控制板方案介紹
● MCU: HK32FO301MF4P6
●最高頻率48M、16K Flash、4KB SRAM
●支持 USART、SPI、IIC、ADC、Beeper等外設
●支持死區互補輸出高級定時器
●輸入電壓∶16V
●空載轉速∶1400rpm
●電機控制∶矢量FOC
●最大招矩∶40牛頓，米
編輯：zzy 最后修改時間：2022-04-26
