航順MCU-RTC PC13 推挽輸出時會影響LSE精度
RTC PC13 推挽輸出時會影響LSE 精度描述：

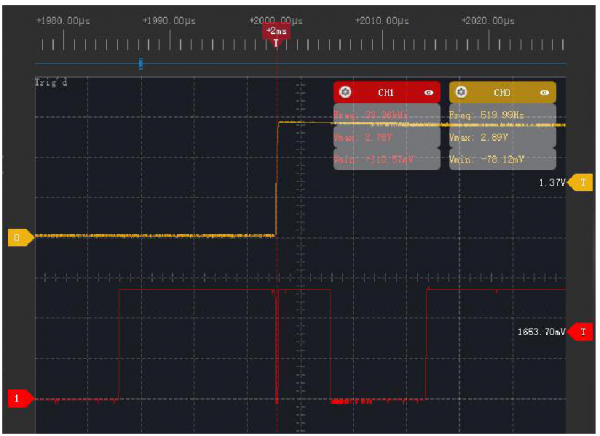

當RTC 使用LSE 作為時鐘，并使用PC13 作為信號輸出時。每次輸出的上升沿(如下圖)， 都會有干擾耦合到LSE 上，導致LSE 多產生一次時鐘。進而導致RTC 計
時不準。同樣， 秒脈沖輸出和鬧鐘輸出時都會有同樣的影響。
//例如，
當RTC calibration 按照64 分頻輸出512Hz 信號時，實際會因?yàn)檫@個原因輸出520Hz 左右。偏差約1.5%。
當RTC calibration 輸出1Hz 秒脈沖時， 會偏差1/32768 = 30.5ppm。這個偏差只會在Calibration 輸出時有， 關閉輸出后， LSE 精度恢復正常。
這會導致Calibration 不準。
解決方案：
(硬件解決方案) :

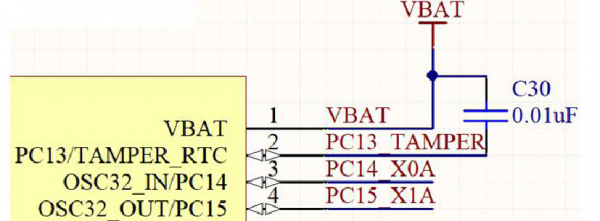

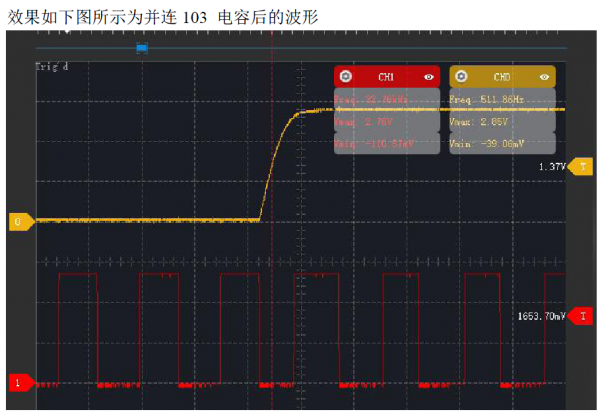

在PC13 上對VBAT 腳并連一個>=103(0.01uF)的電容. 會略微改變輸出邊沿.
