航順芯片HK32F030MF4P6在多功能紫外線滅菌盒上的應用

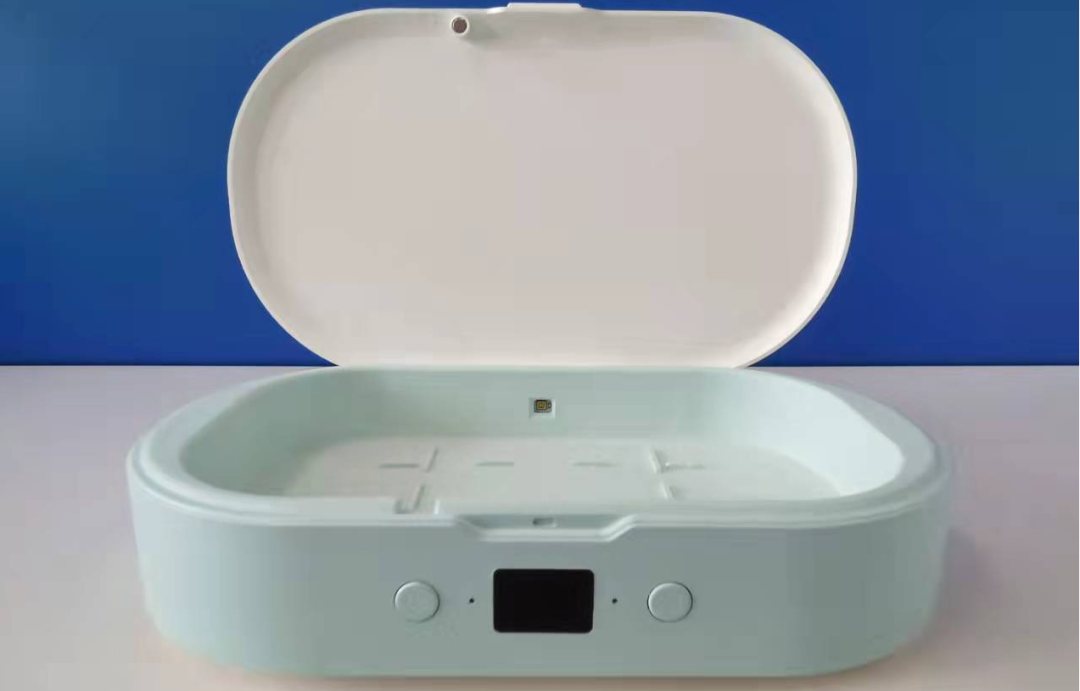

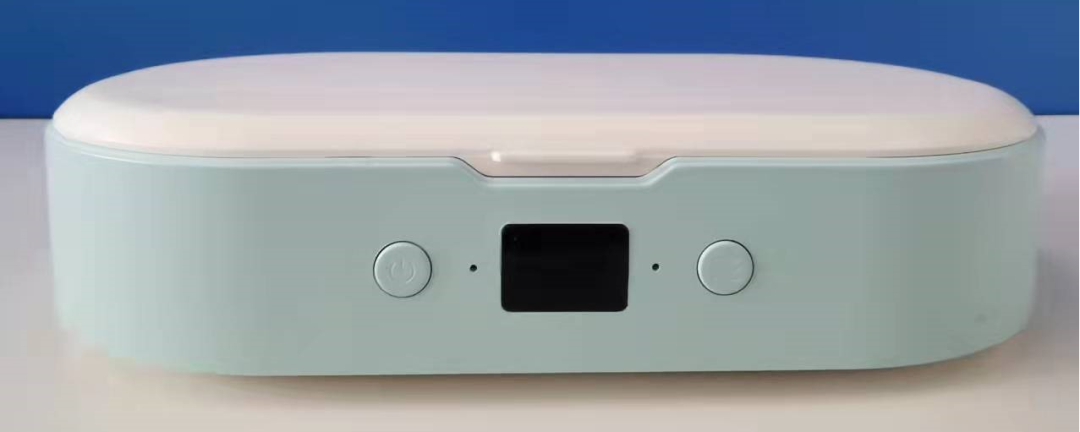

這款消毒盒的本職功能--UVC紫外線殺菌。盒蓋的電源觸點一旦脫離就會停止殺菌，中心的亮點就是消毒盒的UVC-LED，而且內部為了達到360度反射紫外線保證無死角照射被消毒物品的效果采用了鏡面處理，所以框選內部會有另一個光點其實是反射的效果，實際只有一個光源。UV則是我們所熟知的紫外線，UVC是紫外線中的C波段，在所有的紫外線波段中，UVC這種短波紫外線殺菌效果最強，因此被廣泛運用于殺菌技術。而UVC-LED具有啟動快速、允許的開關次數更多、可用電池供電、副作用少等諸多優勢，成為了一種全新的、更加高效且環保的殺菌技術被應用于數碼產品之中。多功能消毒盒的UVC-LED燈珠在每次5分鐘殺菌時長的正常使用下，壽命長達1萬小時，智能感應，避免二次感染，靜候5分鐘，除菌率99.9%。預防感染，潔凈生活，守護您和家人健康。

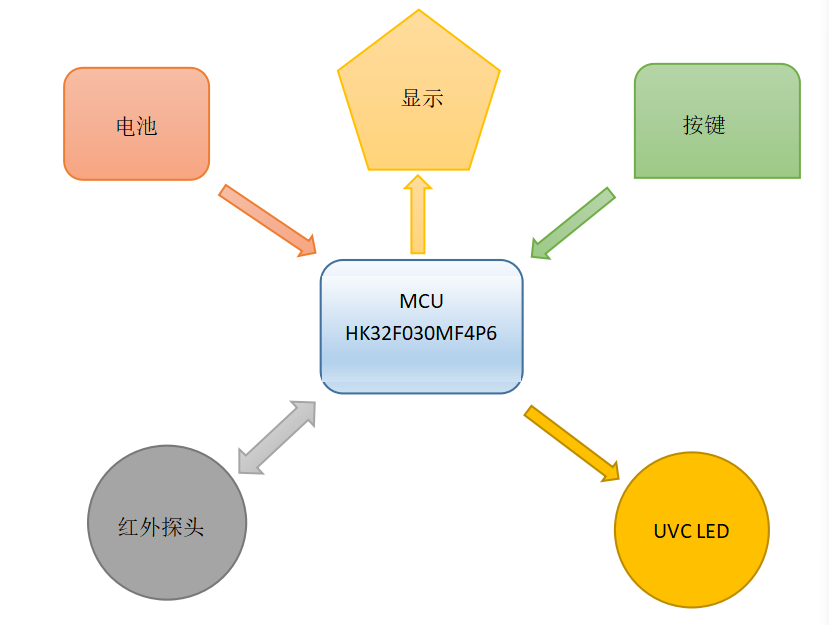

產品系統框圖
產品名稱：多功能紫外線滅菌盒* MCU 型號：HK32F030M
顯示方式：數字顯示屏顯示
供電方式：USB 供電／5號干電池供電／鋰電池供電（可選）
額定輸入：DC5V/1A
消毒時長：5分鐘
USB 接口：Mini USB 接口消毒效率：99.99%
紫外線波長：275nm
包裝盒尺寸：230*135*65mm
產品毛重：0.65KG
產品凈重：0.35KG
外形尺寸：240*140*54mm
消毒功率：1W
最大功率：1.2W
香熏：支持
內部尺寸：198*118*32.6mm
⚫ARM® Cortex-M0;
⚫最高時鐘頻率：32MHz;
⚫Flash：16KB;
⚫SRAM：2KB;
⚫EEPROM: 448-Byte;
⚫典型工作電流
◼Run工作模式：2.3mA@32MHz@3.3V（71uA/MHz ）;
◼Sleep睡眠模式：1.2mA@32MHz@3.3V（37uA/MHz），喚醒時間21us;
◼D-Sleep深度睡眠模式：0.61mA@114KHz@3.3V，喚醒時間7.8us ;
◼Stop停機模式：30uA@3.3V，喚醒時間10us;
⚫數據安全：CRC核驗硬件單元;
⚫時鐘;
◼外部高速時鐘：支持1~32MHz
◼片內HSI高速時鐘：32MHz
◼片內LSI慢速時鐘：支持114kHz
⚫多種通訊方式：I2C x1, SPI x1, USART x1;
⚫高級定時器x1,可產生4路PWM輸出，其中3路帶死區互補PWM輸出;
⚫16-bit通用PWM定時器x1，可產生4路PWM輸出;
⚫通用定時器x1;
⚫MCU停機模式下工作自動喚醒定時器AWUx1;
⚫Flash具有數據安全保護功能，可分別設置讀保護和寫保護;
⚫豐富的封裝類型: SO8N/TSSOP16/TSSOP20;
⚫供電電壓:1.8V~3.6V;
⚫每顆HK32F030M芯片提供一個唯一的64-bit ID 標識;
⚫工業級的工作溫度范圍:-40℃~+85℃;
⚫可靠性：通過HBM4000V/CDM500V/MM200V/LU等級測試。
如需要了解更多航順MCU產品，請聯系航順核心代理商，穎特新科技，或者掃碼聯系我們！
在之前的介紹中，我們也為大家介紹了《航順HK32F030MF4P6開發注意事項》，也是目前我們主推的非常成熟的解決方案！
