氣體傳感器模塊PCB和原理圖設計，革新氣體監測
根據一個項目的需求，有臺機器要用到氣體傳感器進行氣體檢測，需要設計一款氣體傳感器模塊。
這個模塊要實現以下這些功能：
1, 可以同時安裝6種不同氣體的傳感器，也就是可以同時檢測6種不同的氣體。
2, 要有RS485接口，讓氣體傳感器模塊能和其它設備通過RS485連接，完成數據通信。
3, 供電電源是24V。
經過評估和查找資料，很快就確定了設計方案。原理圖設計分析和PCB設計效果如下:

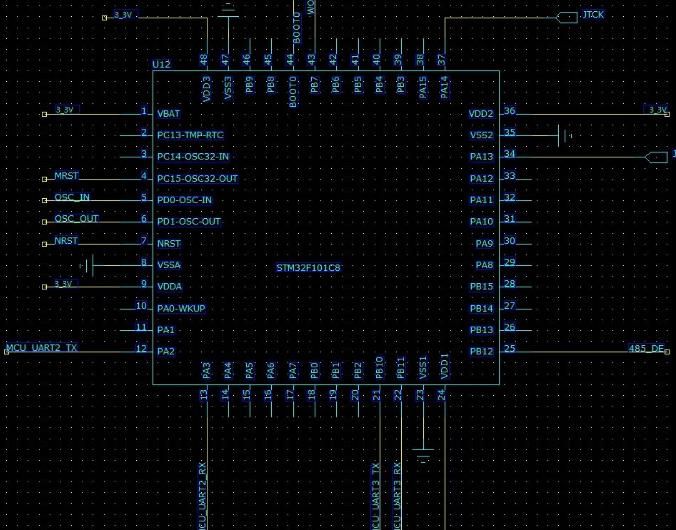

一，主控電路的設計。
這里選用STM32F101，主要考慮到這是工業級別的東西，所以盡量用性能比較強，質量過硬的芯片。同時也考慮到軟件工程師熟悉的是STM32，不用重新熟悉芯片，軟件開發起來簡單，周期短。

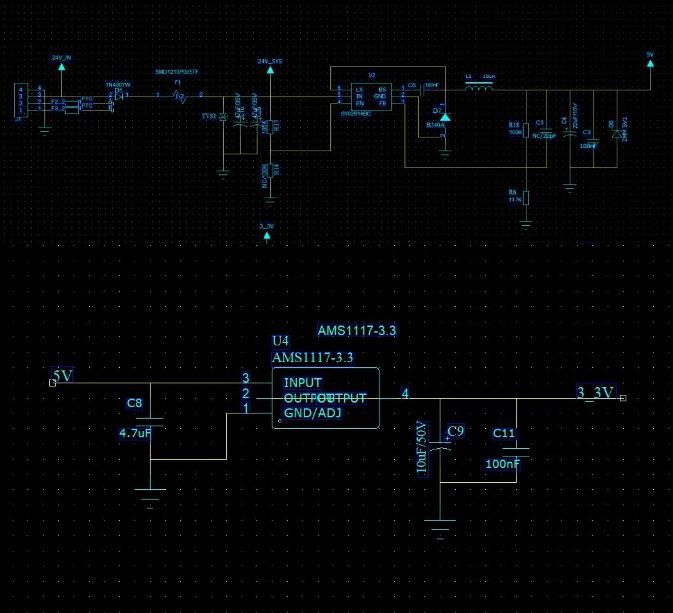

二，電源電路的設計。
電路的供電是24V，但是電路需要用到的電壓是5V和3.3V。5V是給傳感器供電，3.3V是給主控電路供電。這里準備用一顆DC-DC芯片先把24V轉成5V，再用一顆LDO芯片把5V轉成3.3V。

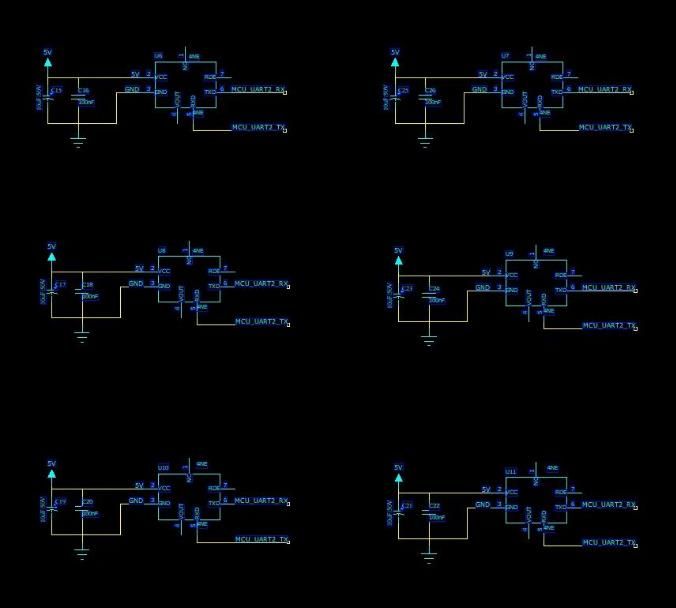

三，傳感器電路的設計。
電路需要用到6個不同氣體的傳感器，接口都是串口，本以為要用到6個串口，但是這些傳感器可以通過內部地址識別，所以只需用一個串口就能掛6個傳感器。

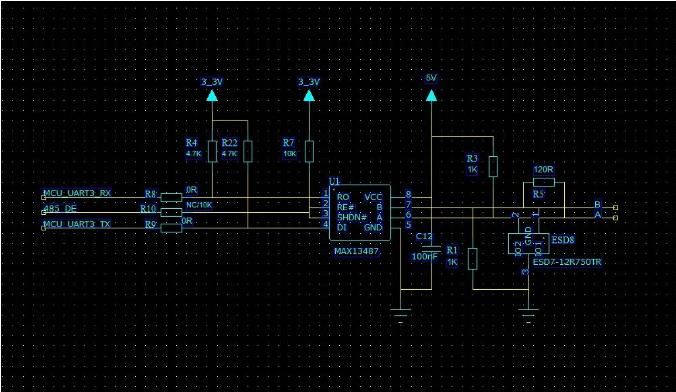

四，RS485電路的設計。
RS485需要用到串口轉換，這里用了一顆。
RS485轉換芯片把串口轉換成RS485。
五，完整原理圖設計。

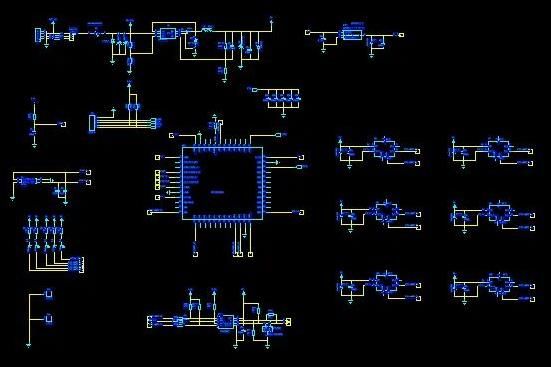

整合以上電路，完成原理圖設計，如下圖所示。

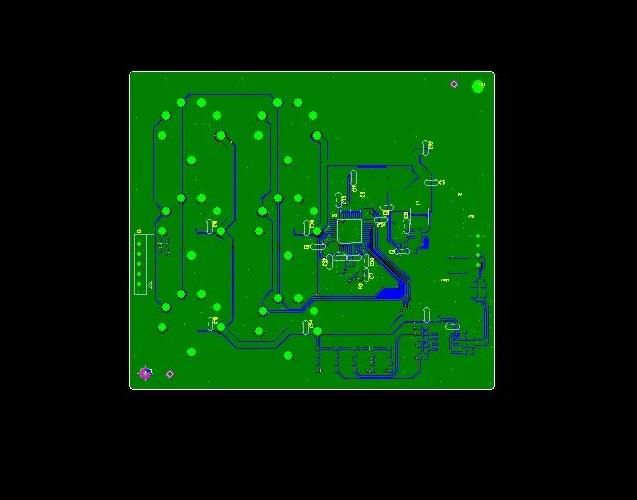

六，PCB設計。
原理圖設計完成后，接下來就是PCB的設計。最后，PCB設計完成，如下圖所示。
