射頻IP出貨量超千萬顆！這家國產廠商細分領域市占率達60%
半導體IP（Intellectual Property）是指集成電路設計中預先設計、驗證好的功能模塊。由于其具有性能高、功耗優、成本適中、技術密集度高、知識產權集中、商業價值昂貴等特點，是集成電路設計產業的核心產業要素和競爭力體現。
射頻IP出貨量超千萬顆，細分領域市場占有率已達60%
據了解，旋極星源成立于2014年，專注于為低功耗物聯網、衛星導航等領域的客戶提供平臺化、一站式射頻/模擬芯片定制和IP授權服務。經過多年的發展，目前公司已經設計研發、批量生產了50余款芯片和IP產品，并且得到了國家電網等下游知名客戶的高度認可。

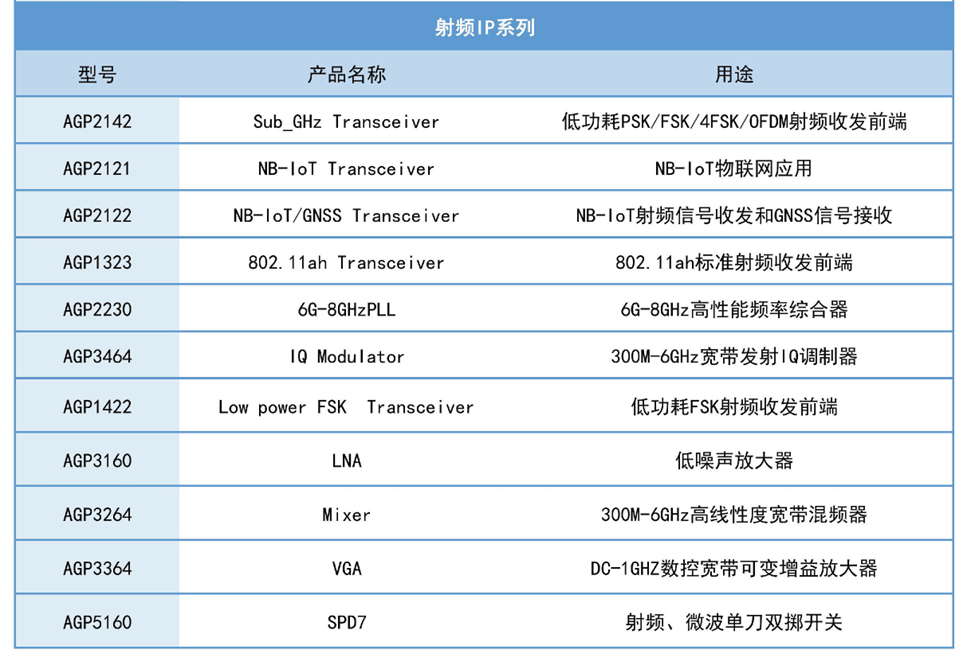

在射頻IP領域，旋極星源基于業界先進的工藝制程，推出了一系列獨具特色的低功耗射頻收發機（Transceiver）、基于LC VCO的寬帶高性能鎖相環芯片（PLL）以及各種射頻收發鏈路的功能模塊芯片（Function Block），主要產品特點如下：
低功耗射頻收發機可支持5G NB-IOT和Sub_GHz頻段，且支持PSK/FSK/4FSK/OQPSK/OFDM及IQ正交調制方式，并且可兼容NB-IOT R15、國家電網SUB_G+PLC、802.15.4g、802.11ah等各類物聯網標準；
寬帶高性能PLL基于多個LC VCO并聯結構，在較低功耗下提供極低的相位噪聲水平，歸一化噪底優于-221dBc/Hz，覆蓋頻率范圍為30M-8GHz；
?高線性度RF Function Block支持寬頻帶信號變頻及放大，能夠滿足移動通信、高速短距離無線通信、衛星通信的高動態要求，頻率范圍可支持300M-6GHz。
作為當前公司的主推系列產品，低功耗射頻收發機自上市以來，已經取得了非常好的發展成績。
其中，在5G NB-IOT方面，旋極星源推出的AGP2122產品是公司自主研發的國內首款成功商用授權的5G NB-IOT/GNSS雙模射頻收發IP，采用40nm工藝，單片集成CMOSPA（23dBm），采用低中頻/ 零中頻接收機和極坐標發射機結構，接收功耗只有同類RF IP的60%，并且面積只有同類RF IP的70%。據李丹介紹，目前該產品已成功授權給國內多家知名客戶和歐洲市場，量產出貨超過百萬顆。
而在Sub_GHz方面，旋極星源自主研發的AGP2142 Sub_GHz Transceiver IP采用了40nm CMOS工藝，支持TDD半雙工，可應用于100MHz ～ 960MHz射頻信號無線收發。此外，該IP內部還集成了Sigma_Delta小數分頻鎖相環、自動增益控制（AGC）、12bits SAR ADC/DAC、發射功率放大器、JESD-207射頻基帶接口等眾多元器件，并可支持射頻輸出功率-40dBm ～+23dBm調節。
該IP擁有超低功耗、超小面積、超高集成度等技術特征，給以數據傳輸和通信為主的物聯網應用帶來了創新機遇，不僅可以應用在對無線組網、規模化應用部署數據應用要求較高的無線抄表（如電表、氣表）等智慧城市場景中，還可以為工業、農業以及環境監測提供智能解決方案。
李丹說道，憑借國際先進的性能指標以及研發創新力，該系列產品榮獲行業知名機構頒發的“2022年度最佳IP產品獎”，已量產使用于國家電網Sub_GHz+PLC雙模組網部署中，在國家電網領域芯片上市公司等客戶中出貨量已經超過千萬顆，細分領域市場占有率已達60%。
除了射頻IP外，旋極星源的模擬IP 涵蓋了ADC\PLL\LDO\RTC\DCDC等技術，全部已在不同客戶的多種制程產品中得到驗證。
作為公司的IP產品線的重要組成部分，李丹表示：該系列IP基于臺積電40nm ULP工藝而研發，具有低成本、低功耗、高性能的特點，涵蓋了電源管理、數模轉換、時鐘管理等主要產品，能夠有效助力客戶在物聯網（IoT）、可穿戴產品、工業控制、智慧城市、汽車電子等市場中提升競爭力。
和行業內眾多IP廠商發展路徑類似，旋極星源在技術不斷積累、規模不斷擴大的過程中，也開始把業務從IP授權服務逐漸向客戶提供一站式芯片定制服務拓展。

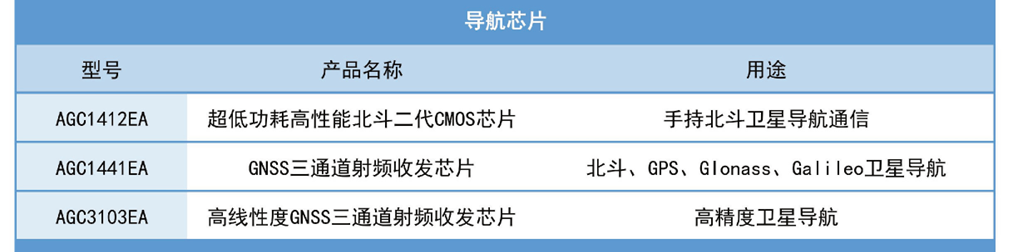

截至目前，公司的芯片定制服務已經形成衛星導航類芯片、物聯網類芯片、通用芯片類等多個品線。其中，衛星導航類芯片支持全球四大導航體系，能提供高精度、多模多頻段、多通道的射頻收發芯片設計。以AGC1412EA芯片為例，該芯片是北斗RDSS射頻收發芯片，內部完整集成了接收、發射通道和頻率綜合器等模塊，僅需極少的片外元件即可完成短報文收發、北斗通訊導航等北斗信號的收發工作，是目前行業內面積最小、功耗最低、產品性能最優的產品。
SoC 復雜度提升帶動IP需求爆發式增長，以旋極星源為代表的國產IP廠商迅速崛起于市場
近年來，隨著半導體技術的不斷發展，集成電路設計已經逐步進入SoC時代，設計正變得日益復雜。
為了加快產品上市時間，以IP復用、軟硬件協同設計和超深亞微米/納米級設計為技術支撐的SoC已成為當今超大規模集成電路的主流方向。與此同時，隨著先進制程的演進，線寬的縮小導致芯片中晶體管數量大幅提升，使得單顆芯片中可集成的IP數量也大幅增加。
根據IBS報告，當工藝節點為90nm時，單顆芯片中集成的IP數量?jī)H為31個；而當工藝節點上升為28nm時，此時單顆芯片中可集成的IP數量為87個，在90nm的基礎上IP數量接近翻了2倍；當工藝節點進一步演進至5nm時，可集成的IP數量可高達218個，對相關IP數量的需求又多了1.5倍。
競爭格局方面，由于半導體IP行業的客戶積累是一個較長期的過程，且客戶黏性較強，因此半導體IP市場和其他半導體市場一樣，馬太效應逐漸凸顯。根據IPnest 數據，2021年，全球前十大IP廠商合計市場份額占比約為80%，其中Arm、新思科技、楷登電子分別以40.4%、19.7%、5.8%的占比位列市場前三名；中國廠商方面，僅有芯原股份一家公司進入了這一稀缺性價值賽道，以1.8%的比例位于全球第七名，成為國內IP市場的領頭羊。
從類型來看，上述這些IP廠商又可大致分為兩類：一類是提供專業領域IP的半導體IP供應商，如Arm、芯原、CEVA、Imagination，另外一類是與EDA工具捆綁型的半導體IP供應商，如新思科技、楷登電子等。
李丹指出：在盈利模式方面，這兩類廠商側重點有所不同。以Arm為代表的專業領域IP廠商主要采用IP許可(License)和版稅(Royalty)兩種并行的收費模式。其中，IP許可指的是設計公司通過支付一筆IP技術授權費，從而可以在設計中使用該IP，屬于一次性收費，價格與IP架構的復雜度掛鉤，一般在100萬美元到1000萬美元之間；而版稅指的是在客戶在完成銷售后，根據芯片銷售額按一定比例(通常在1%~3%之間)支付版稅給IP廠商，屬于長期性收費。目前旋極星源模式與Arm類似，更側重版稅的“提成”收入。而以新思科技為代表的IP廠商，傾向于與公司EDA工具進行捆綁型銷售，則更多偏重于IP許可的一次性收入。
業內周知，中國是全球最大的半導體市場之一，但目前我國絕大部分的芯片都建立在國外公司的IP授權或架構授權基礎上，不僅面臨較高的授權和版稅費用，而且面臨較大的核心技術和知識產權受制于人的技術風險。
為了做到芯片底層技術和底層架構的完全“自主、安全、可控”，推進關鍵IP國產化不僅成為了市場參與者自發性的選擇，也是保證國家信息系統安全獨立的戰略需求。尤其在當前中美博弈的背景下，IP和芯片底層架構國產化替代已經迫在眉睫，這將為國內半導體IP供應商帶來歷史性的發展機遇。
面對行業當前巨大的發展紅利，旋極星源選擇了具有較高技術壁壘、競爭對手較少、號稱是模擬芯片皇冠上明珠的射頻芯片IP進行切入，很快就打開了市場。
從供給端來看，目前IP行業競爭格局高度集中且龍頭企業地位穩固，IP國產化率低且影響力相對較小。但不難發現，近些年IP市場的格局也正在發生變化，除了巨頭們不斷在鞏固自己的市場以外，國內IP廠商也正在抓住市場機遇，選擇更細分的領域發展，并迅速崛起于市場。
李丹分析道，旋極星源之所以選擇射頻這一細分領域，因?yàn)樯漕l芯片技術壁壘高并且市場應用非常廣泛。目前，公司的產品在低功耗物聯網、智能家居家電、衛星導航定位、測量測繪、國家電網等領域得到了廣泛的應用；同時我們與平頭哥、ARM中國、Ubiscale（法國）等國內外多家知名企業達成了戰略合作協議。此外，我們和Synopsys以及CEVA等世界知名公司在不同項目上都有合作。
在研發和市場等領域深耕多年的情況下，旋極星源的付出也迎來了較為甜蜜的收獲期。
據公司介紹，2020-2022年連續三年公司業績都保持了高速增長。其中，2020年公司實現全年?duì)I收同比增長152%，全系列的RF IP產品已經在物聯網和衛星導航等領域全面開花；2021年，公司營收同比增長78%，產品的性能和品質得到了海內外知名客戶的高度認可；2022年，旋極星源營收實現同比增長58%，研發投入近兩千萬，即使面臨行業下行的狀況，也依然延續了高速增長的態勢。
展望未來，李丹表示：IP本身的市場總值并不大，但它卻能夠撬動數千億的半導體市場。尤其在當下半導體供應鏈“自主可控”的背景下，國內IP廠商將迎來良好的市場空間和發展機遇。旋極星源將繼續以低功耗、低成本、高性能為技術驅動，不斷對已有產品在工藝和性能上進行迭代升級，把現有的產品做到極致，并根據市場需求不斷拓展新的產品線，以幫助公司能夠更快速的搶占熱點市場，形成發展的正向循環。
IP公司的核心競爭力主要來自于兩個方面，一是通過工藝研發或并購帶來的IP池的豐富度，另外一個是IP廠商與客戶所建立的上下游生態體系。
目前，旋極星源已經積累了業內領先的射頻IP技術和豐富的IP池，并且和眾多產業鏈頂級企業保持了良好的合作關系。連續三年的高速發展，對于正處于行業紅利期的旋極星源來說，這僅僅是一個開始，相信其未來發展之路將更加絢爛。
