貼片電感的常見問題|鐵氧體電感與陶瓷電感的區別
我們?cè)谑褂觅N片電感的可能會遇到一些問題，那么最常見的問題有哪些呢？今天穎特新的工程師就為大家整理了，希望能幫助到大家。

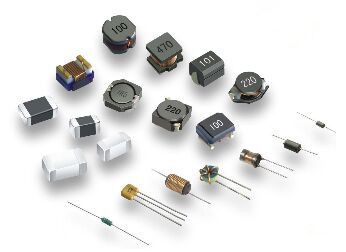

1、普通鐵氧體電感、疊層扼流電感及疊層功率電感有何區別？
從使用的鐵氧體材料來說，三者的直流偏置特性依次增強，即磁導率下降相同幅度時加載的直流偏置電流依次增大; 從直流電阻RDC來說，相同電感量的村田產品，三者RDC依次減小; 從額定電流Ir來看，普通鐵氧體電感Ir一般低于幾十毫安，疊層扼流電感Ir一般為幾十至幾百毫安，疊層功率電感Ir則可達到1A左右。
從結構設計上來說，一方面，疊層扼流電感和疊層功率電感須要設計更寬更厚的電極，使RDC較小，另一方面，疊層扼流電感和疊層功率電感需要優化電極結構以便產品內部磁場更加均勻，提高產品的磁飽和特性，即提高使電感量下降一定幅度時加載的電流。
從產品應用上看，普通鐵氧體電感一般用于幾十MHz以下信號線的諧振濾波，疊層扼流電感一般用于電源線路的扼流及數字模擬區之間的隔離，疊層功率電感則一般用于DC-DC回路，起儲能、減小紋波電流的作用。
2、鐵氧體電感和陶瓷電感的區別是什么？
兩者的主要區別如下：
(1）應用范圍不同：鐵氧體電感應用于低頻，一般都在100MHz以下;而陶瓷電感則用于高頻，不同的電感量其使用頻率不同，從幾百兆到幾千兆不等。
(2) 測量頻率不同：陶瓷電感的測量頻率一般都在100MHz;鐵氧體電感根據不同的電感量，其測量頻率為50、25、10、4MHz等。
(3) Q值不同：陶瓷電感在測量頻率下其Q值較小，為10左右，隨頻率的升高，Q值逐漸增大;鐵氧體電感的Q值較大，在測量頻率下都有40左右，并且隨著頻率的增大而變小。
(4) 直流電阻不同：鐵氧體電感的電阻較小，陶瓷電感的較大。
(5) 額定電流不同：定義不同。對鐵氧體電感定義為電感量變化，對陶瓷電感定義為溫升電流。
