MM32代理商：MM32 Program快速入門
在靈動微官網下載MM32-Link編程開發與調試安裝包，點安裝文件mm32_devkit_setup.exe完成軟件程序的安裝。1. 編程器與目標對象連接方式
1.1 在線ICP連接方式

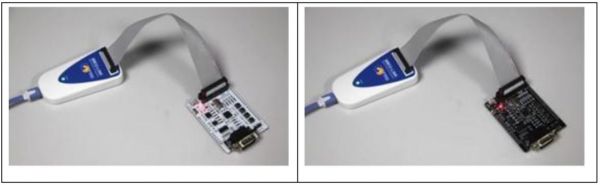

MM32-LINK編程器與MM32 MiniBoard的在線ICP連接方式如圖1.1.1所示，連接接口為20芯仿真插座。
圖1.1.1 在線ICP連接方式

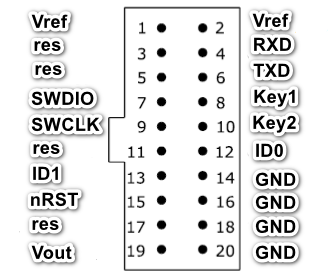

圖1.1.2 MM32-LINK仿真器引腳圖
在KEIL和IAR 中下載調試時，目標板采用外部供電方式，MM32-LINK與目標板必須連接nRST、SWDIO、SWCLK和GND引腳；目標板采用MM32-LINK供電方式，MM32-LINK與目標板必須連接nRST、SWDIO、SWCLK、Vout和GND引腳。其中Vout引腳通過軟件配置可以輸出3.3V或5V電壓（具體參考后面的電壓輸出配置）。
1.2 脫機ICP連接方式

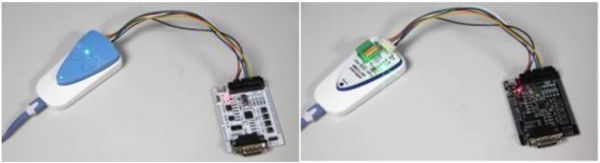

MM32-LINK編程器與MM32 MiniBoard的離線ICP連接方式如圖1.2.1所示，需要通過脫機編程適配器連接，其中左圖為使用ICP-Adapter編程適配器連接，右圖為APM-Adapter編程適配器連接。
圖1.2.1 脫機ICP連接方式

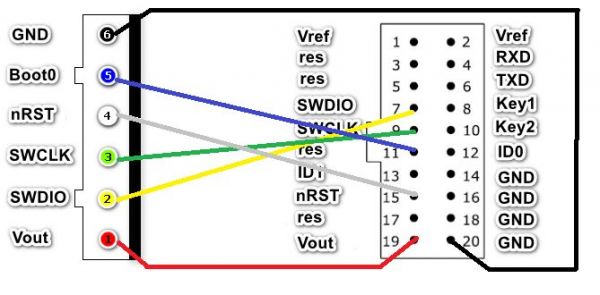

編程適配器與MM32 MiniBoard的連接接口為6芯編程插座，線路連接引腳如圖1.2.2所示。
圖1.2.2 編程插座線與目標板路連接圖
2.MM32-LINK Program編程軟件
2.1軟件界面
在軟件主界面對話框下方狀態欄左側連接狀態顯示為綠色狀態指示燈時，表示MM32-LINK設備已經正確連接。鼠標雙擊設備名區域時會改變?cè)O(shè)備的連接狀態，當顯示為黃色指示燈時， 表示暫時與設備斷開；當再次雙擊此區域時，指示燈將被切換為綠色；如果未連接編程器，將顯示為紅色。
操作結果與項目 MCU 名顯示在設備連接狀態區域的右側。指示燈以灰色、黃色、綠色、紅色實時顯示與目標對象連接狀態和操作結果，灰色表示為未連接目標對象、黃色表示為已連接目標對象、綠色表示當前操作結果正確、紅色表示當前操作結果錯誤。
操作結果指示燈顯示為灰色時，表示編程器未連接目標對象，此時禁止所有對目標對象的任何操作。只有在設備指示燈顯示為黃色、綠色或紅色時，編程界面才允許操作按鍵進行操作。
2.2 新建工程

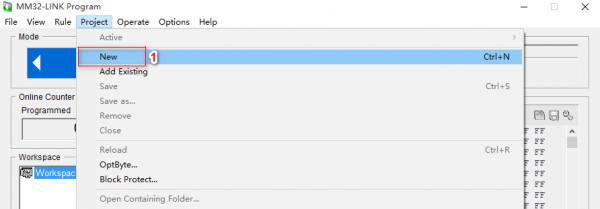

對于首次使用MM32-LINK編程軟件，用戶可以通過菜單[Project | New Project] 命令新建項目。具體步驟如下

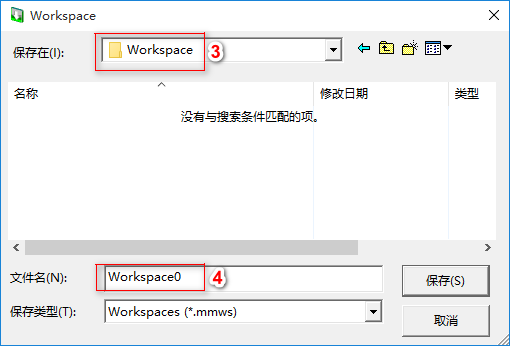

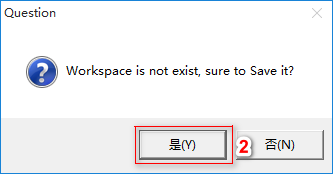

首次建項目時，會要求建立一個WorkSpace，選擇WorkSpace保存路徑，設置WorkSapce文件名，然后點擊保存。

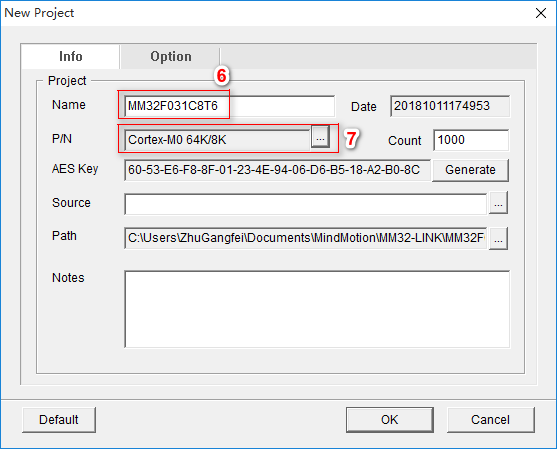

輸入項目名稱，根據MCU的內核、Flash容量和SRAM容量選擇對應的PartNumber。

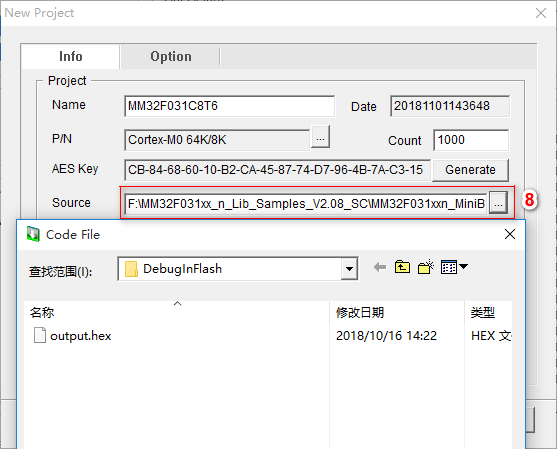

添加需要燒錄的.hex文件

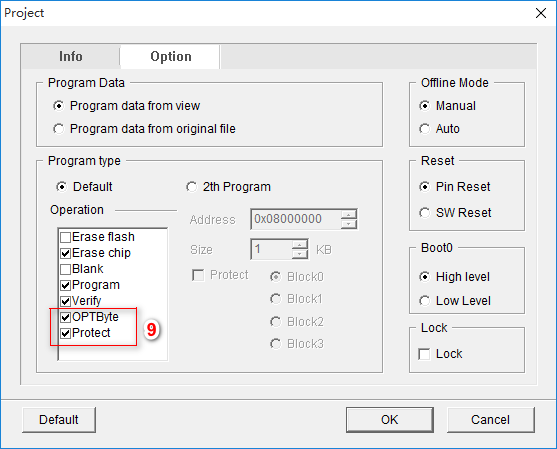

OPTByte為選項字節保護，Protect為區塊讀寫保護選項，選中使能寫保護和讀保護。

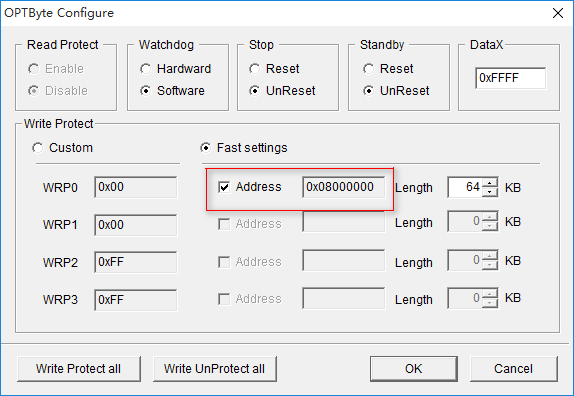

打開Project\OPTByte Configure數據可視化編輯對話框，選擇Fast settings快速設置方式。選中Address前面的選項按鈕，將Flash配置成64K空間全部寫保護。

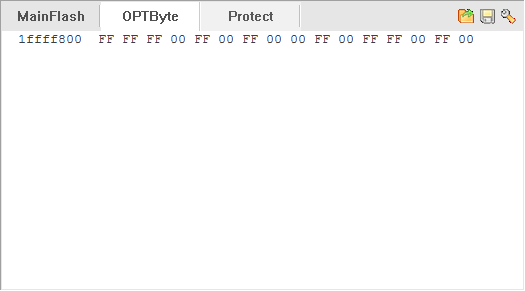

配置完成后，可以看到Memories\OPTByte對話框下的地址0x1ffff800被寫入配置內容。
打開Project\Block Protect Configure對話框，選中Block0前面的選項按鈕，將Flash配置成64K空間全部讀保護。

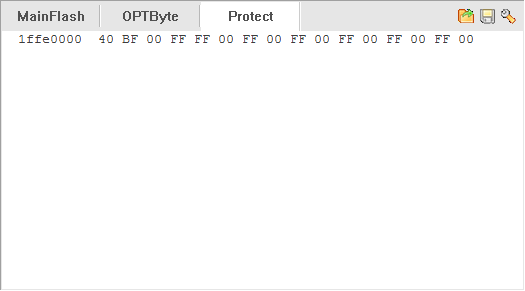

配置完成后，可以看到Memories\Protect對話框下的地址0x1ffe0000被寫入配置內容。

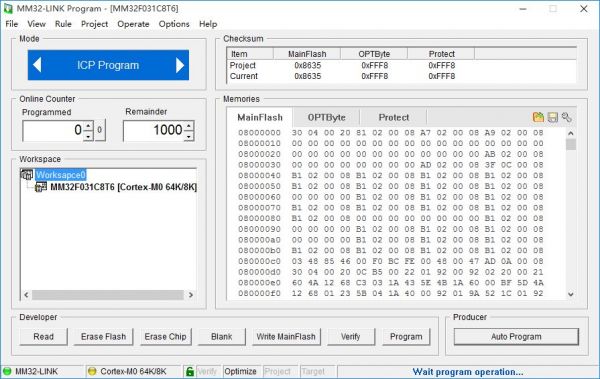

主界面如下：
a) Read 讀操作
b) Erase Flash 擦除 Flash 操作
c) Erase Chip 擦除芯片操作
d) Blank 空片操作
e) Write 寫操作
f) Verify 比較操作
g) Program 序列化編程操作
3.編程器燒錄操作
3.1 在線ICP燒錄
MM32-LINK編程器與MM32 MiniBoard按在線ICP方式連接，編程器上位機軟件選擇在ICP Program模式。

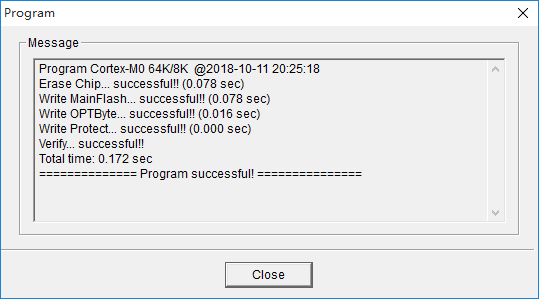

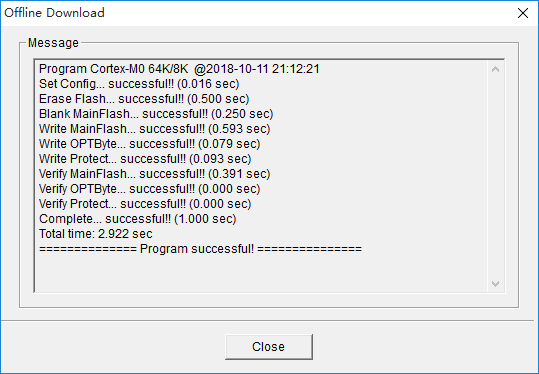

通過依次點擊Program完成程序燒錄，如果燒錄成功，MM32-LINK脫機編程器指示燈會變成綠色，蜂鳴器會“滴”一聲，同時MM32-LINK Program界面燒錄成功會如圖顯示：

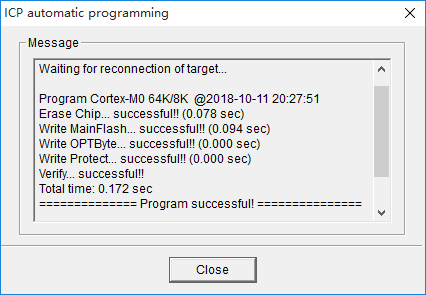

按鍵Auto Program為自動編程，點擊自動編程按鍵后，出現如下圖所示：
將MM32-LINK編程器與MCU斷開連接，然后重新連接五線（GND\SWDIO\SWCLK\VDD\NRST）就可以完成自動編程。
3.2 脫機ICP燒錄

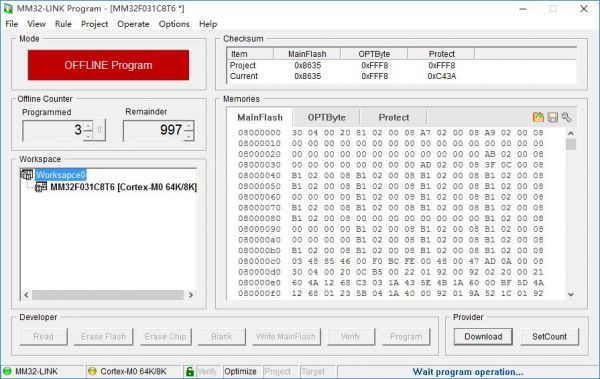

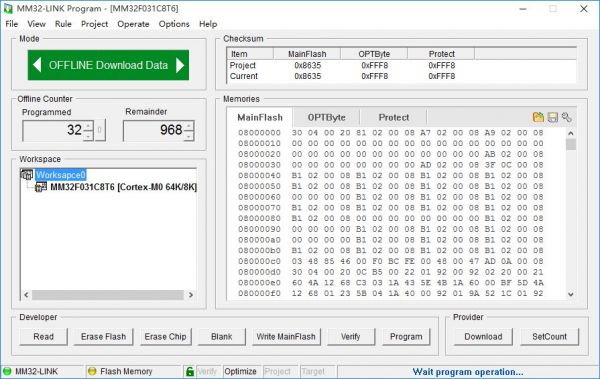

MM32-LINK編程器與MM32-MiniBoard按脫機ICP方式連接，編程器上位機軟件選擇在OFFLINE Download Data模式。設置成功后，界面如下：

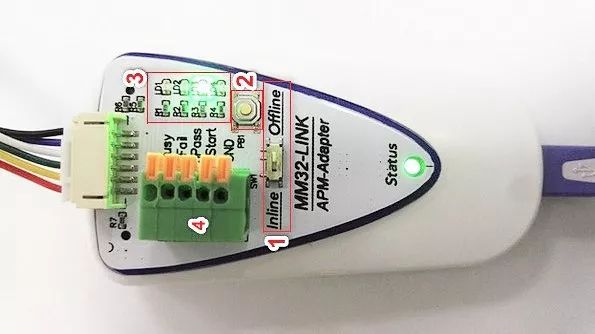

3.2.1選擇APM-Adapter編程適配器
1為模式選擇的撥動開關，開關撥動到Offine時上位機軟件自動切換到OFFLINE Program模式；
2為手動下載按鍵，按下一次燒錄一次程序；
3為LED指示燈，藍、綠、紅、黃依次代表開始編程、編程成功、編程失敗和忙信號。
4為5芯插座，可以接自動燒錄機臺。5芯插座的Busy為輸出編程結束信號、nFAIL為輸出編程錯誤信號、nPASS為輸出編程正確信號、nSTART為輸入編程啟動信號、GND為電源地。

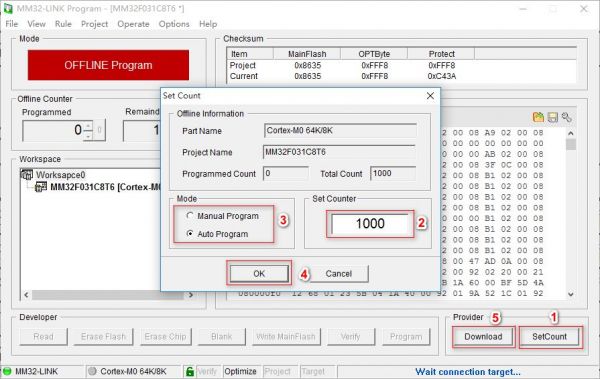

在OFFLINE Program模式下，點擊SetCount按鈕進入脫機下載設置。圖中2為設置脫機下載次數，3為設置脫機下載模式，點擊4完成設置。
點擊5下載程序到MM32-LINK編程器到Flash里。
當按下一次APM-Adapter編程適配器上的PB1按鍵或者將nSTART拉低電平，就會脫機下載一次程序。脫機編程計數器值就會自動加1。
3.2.2 選擇ICP-Adapter編程適配器

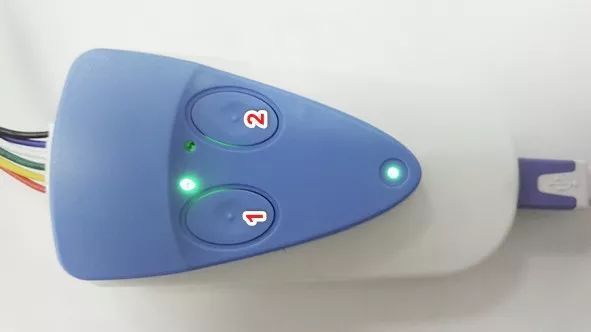

兩個LED指示燈，綠色指示燈亮?xí)r為自動編程模式，紅色指示燈亮?xí)r為手動編程模式。
兩個按鍵，按鍵1為模式切換，按鍵2為手動編程。自動模式下，手動按鍵無效。
ICP-Adapter編程適配器與MM32-LINK編程器連接電腦后，編程器上位機自動切換到OFFLINE Program模式下。在OFFLINE Program模式下的設置過程與APM-Adapter編程適配器的設置相同。
在自動模式下，LED燈為綠色，將適配器與目標板的電源斷開后重新上電，會聽到“滴”一聲，離線下載程序成功一次，脫機編程計數器值自動加1。
在手動模式下，LED燈為紅色，當按下按鍵2一次，就會聽到“滴”一聲，脫機下載程序成功一次，脫機編程計數器值自動加1。
