靈動微-電動馬達方案中需要使用到六步PWM輸出功能
針對電動馬達方案中需要使用到六步PWM輸出功能，本篇文章將向大家介紹如何使用MM32L0系列MCU實現六步PWM輸出功能。MM32高級控制定時器TIM1有互補輸出的功能，我們便可以利用定時器 TIM1 來產生 3 對 6 路的互補 PWM 輸出。MM32高級控制定時器TIM1產生六步PWM輸出，用于驅動三相電機，對應著直流無刷電機的六步換相。
六步 PWM 產生：當在一個通道上應用了互補輸出時， OCxM、CCxE 和 CCxNE位的預載位有效，這些預裝載位被傳送到影子寄存器，因此可以預先設置好下一步的配置，并在同一時間更改所有通道的配置。COM 事件可以通過硬件（在 TRGI的上升沿） 設置或者軟件修改TIM1_EGR 寄存器的 COM 位來產生。
當 COM 事件發生時會設置一個標志位（TIM1_SR 寄存器中的 COMIF 位），這時如果已設置了TIM1_DIER 寄存器的 COMIE 位，則產生一個中斷；如果已設置了 TIMx_DIER寄存器的COMDE位，則產生一個DMA請求。

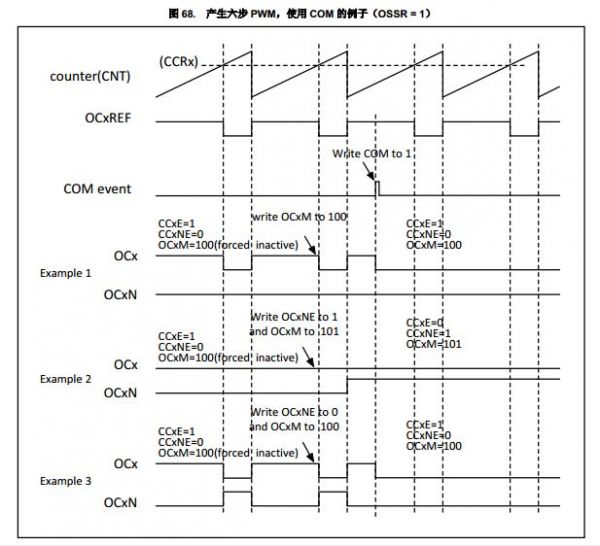

下圖顯示當發生 COM 事件時，三種不同配置下OCx和OCxN 輸出。
在本次實驗中主要教大家如何配置PWM的輸出狀態以及輸出有效電平設置，在主函數的循環中更新PWM狀態輸出，將不使用中斷方式，用戶在實際電機配置程序中可以直接采用該配置方式移植到TIM1_BRK_UP_TRG_COM_IRQHandler函數中。

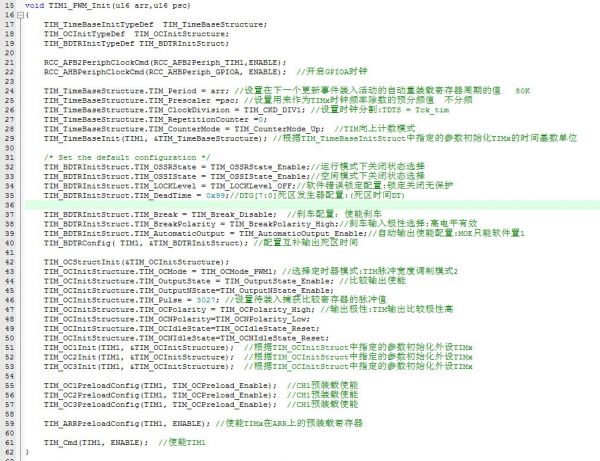

程序配置：
1> 開啟定時器TIM1的時鐘
2> 初始化 TIM1，設置 TIM1 的 ARR 和 PSC，向上計數模式
3> 設置BDTR，使能剎車輸入信號，高電平有效
4> 設置 TIM1_CH1/CH1N，TIM1_CH2/CH2N，TIM1_CH3/CH3N的 PWM 模式，PWM 模式2，使能 TIM1 的 CHx 輸出
5> 使能TIM1_CR1的自動重裝載預裝載允許位
6> 使能定時器TIM1
main函數配置流程：
1> systick延時函數初始化
2> GPIO口配置，PA8/PB13，PA9/PB14，PA10/PB15，分別為T(mén)IM1的三組互補通道輸出：CH1/CH1N，CH2/CH2N，CH3/CH3N，復用推挽輸出，最大輸出速度50MHz, 除此之外，還有一個引腳可以配置也可以不配置，那就是TIM1_BKIN對應的引腳PB12，TIM1_BKIN的功能是檢測故障，如果當PB12檢測到高電平（取決于剎車有效電平的設置）時，就表示檢測到故障，然后它會自動關閉定時器。
3> 定時器TIM1初始化及輸出配置

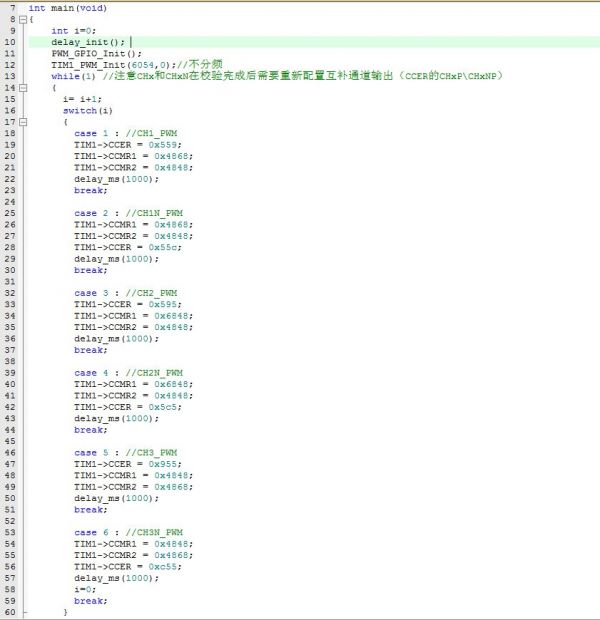

4> PWM輸出模式配置，在我配置的程序中大家可以看到對TIM1_CCMR1\TIM1_CCMR2\TIM1_CCER三個寄存器進行操作即可實現需要的功能
實驗結果：

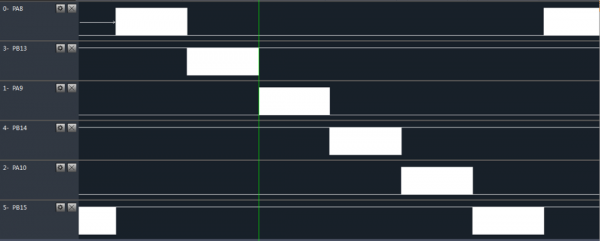

從邏輯分析儀抓的波形可以看到在6個通道中，如果一個通道處在PWM輸出模式，另外的5個通道處在關閉狀態，依次輪詢?cè)撨^(guò)程。
需要弄清楚我對上述三個寄存器做了什么操作需要參考UM_MM32L0xx文檔的第13.4.7章節、13.4.8章節、13.4.9章節三個章節寄存器

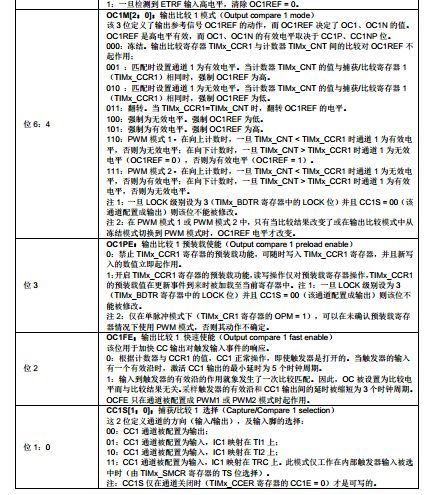

如上圖所示：位3是輸出比較1預裝載使能位，TIMx_CCR1的預裝載值在更新事件到來時加載到當前寄存器，該位需要置1，位6:4是PWM輸出比較模式配置，如果CCMR1的輸出比較1配置0x48表示強制為無效電平，0x58表示強制為有效電平，0x68表示PWM模式1。

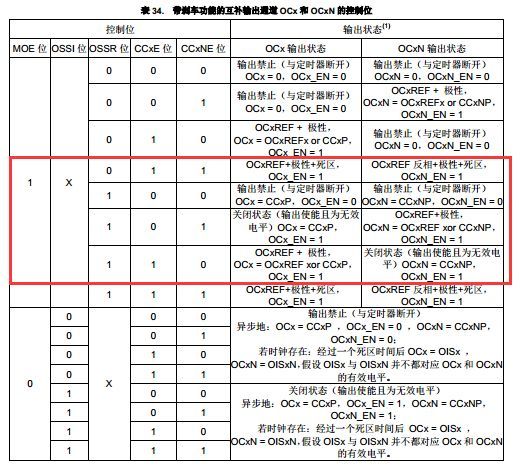

定時器的配置模式如上所示，但是輸出到GPIO口的電平狀態還需要查表34，根據表中的定義配置所需要的電平狀態。
用戶在配置電機所需要的PWM功能時，只需要根據對TIM1_CCMR1 \ TIM1_CCMR2 \ TIM1_CCER 三個寄存器進行操作，如果對寄存器的操作值不是很清楚，建議大家在調試模式下，直接通過修改該三個寄存器的值，然后查看對應的GPIO得狀態變化，然后記錄下來，在程序中將測試值寫入到相對應的寄存器中，重新下載程序到MM32L0系列 MCU中觀察對應的GPIO的電平狀態。
