村田首創世界最小008004尺寸多層陶瓷電容
株式會社村田制作所今年4月起開始了世界最小008004尺寸(0.25×0.125mm)的多層陶瓷電容器的量產活動。
隨著手機、智能手機等的移動設備的高功能化，安裝在基板中的元件的數量和小型化的需求正在不斷地增加；并且，預計今后可穿戴式設備等新的小型裝置將會更加普及，對于使用在高頻電路中的阻抗匹配用途和IC電源線用的去耦合用途的電容器更進一步的小型化和低背化的需求也不斷高漲。
為了領先世界提倡能夠?yàn)橐苿?dòng)設備的小型化和削減貼裝占有空間作出貢獻的元件，我公司提升了至今培育出來的獨自的原料、工序、加工和生產技術的精度，通過統合了這些技術，實現了世界首創008004尺寸(0.25×0.125mm)產品的商品化。
008004尺寸(0.25×0.125mm)與目前最小的01005尺寸(0.4×0.2mm)相比較，貼裝占有面積比率減小了大約1/2，通過削減貼裝占有空間，能夠?yàn)檎麢C(jī)設備的小型化和低背化作出貢獻。(參照下圖1.)
同時因?yàn)槟軌蚺c多種尺寸的電容器混合貼裝使用于整機設備中，因此能夠和以前的尺寸產品組合來使用。(參照下圖2.)

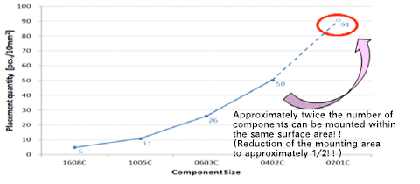

圖1.單位面積的元件貼裝數量
圖2.混裝貼裝例
用途：智能手機、可穿戴式設備、小型模塊設備等
產品型號：C0G特性、25V額定電壓、1.0pF、B偏差(±0.1pF)的場合:GRM0115C1E1R0B
電氣特性
溫度補償用
*1CH特性:溫度特性在20℃～125℃的范圍中，靜電容量溫度系數為0±60ppm/℃的特性
*2C0G特性:溫度特性在25℃～125℃的范圍中，靜電容量溫度系數為0±30ppm/℃的特性
高介電常數型
*3X5R特性:溫度特性在-55℃～85℃の的范圍中，靜電容量變化率為±15%的特性
外形尺寸圖
L:0.25±0.013、W:0.125±0.013、T:0.125±0.013(單位:mm)
