村田SMD陶瓷電容器MLCC斷裂分析及造成影響

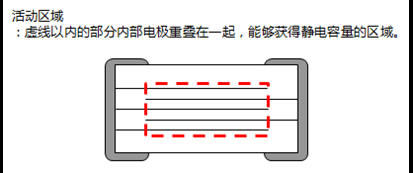

片狀獨石陶瓷電容器受到機械、熱應力時會發生斷裂，當斷裂到內部電極的活動區域(圖1)時，會導致該部分內部電極間的漏電，并可能造成絕緣電阻的降低(短路)。
絕緣電阻降低的機械故障主要為"斷裂處在高電場下的放電"。

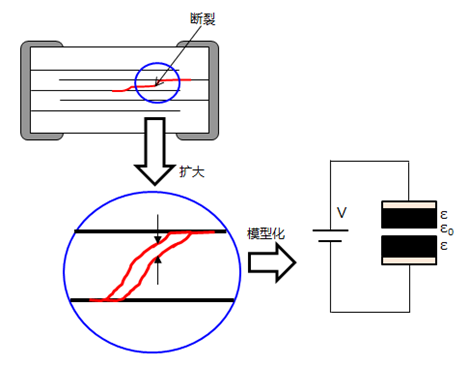

例，如圖2所示，當內部電極間發生斷裂時，電極間的介電材料中會形成一層較薄的空氣層。
將其模型化后，當施加電壓V時，將介電材料內部的電場強度用E來表示，空氣層的電場強度用εＥ來表示。
因此，施加在電容器上的電壓大部分處于空氣層，當其超過空氣的絕緣破壞電壓時，會產生放電現象，反復放電后會降低絕緣電阻。
圖1
圖2
