村田接近/環境光傳感器LT-1PA01的應用
村田制作所持續在傳感器領域有所作為，本次為大家介紹的主角是LT-1PA01，一款紅外接近和環境光傳感器 。在接近檢測（PROX）中，傳感器可以通過發射紅外光并測量對象的反射來 可靠地探測進入或離開指定接近場地的對象。在環境光檢測（ALS）中，它測量環境光強度。 LT-1PA01可以通過自主過程啟動測量。本應用說明中描述了工作步驟。
LT-1PA01特征 ：
- 接近傳感器和環境光傳感器封裝在一起
- 封裝尺寸非常小（長3.05 x 寬2.1 x 高1.0毫米）
- 消耗電流低 – 在800毫秒睡眠時間時的典型值為80mA
- I2C串行通信
接近傳感器
- 電流消耗極低
- 使用灰卡完全校準至70毫米探測
環境光檢測（ALS）
- 在50%時，照度檢測角度為+/-45度
LT-1PA01應用：
- 移動設備：智能手機、PDA、GPS
- 計算設備：筆記本電腦、平板電腦
- 消費類設備：LCD-TV、數碼相框、數碼相機
- 工業電子和接近檢測
基本操作

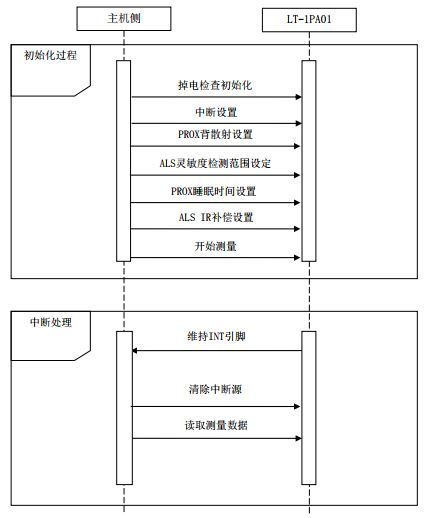

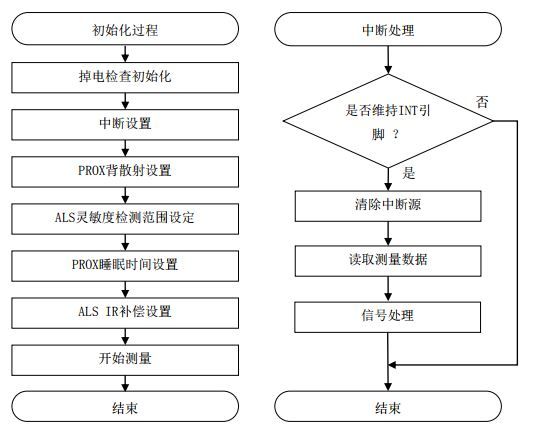

主機可以將LT-1PA01置于自主運行狀態，在此狀態下，當測量值大于或小于預設閾值時，它以設定的間隔執行測 量并通過維持INT引腳來中斷主機。每次測量完成后，LT-1PA01均可以中斷主機。當INT引腳接收到中斷信號時， 主機側讀取測量值并在必要時切換靈敏度檢測范圍。主機側和LT-1PA01的序列圖如圖2-1所示。主機側流程圖如 圖2-2所示。初始化過程和中斷處理如圖2-1和圖2-2所示。
圖2-1 序列圖
圖2-2 主機側處理流程圖
1、初始化過程

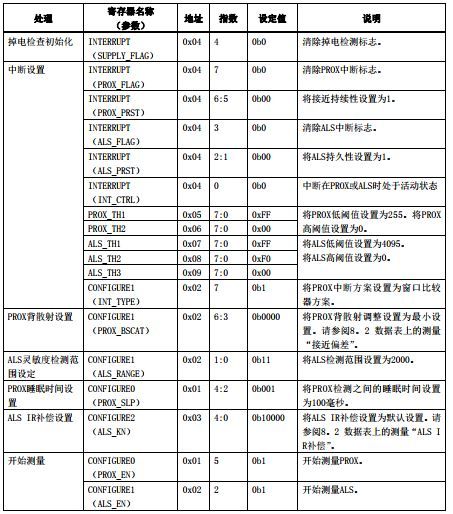

為了初始化LT-1PA01，主機將設置值寫入LT-1PA01寄存器。寄存器名稱和構成初始化過程的相應設置值如表2.1- 1所示。
表中的中斷設置是為了在每次測量時發生中斷。因此，PROX中斷方案設置為窗口比較器方案，PROX低閾值設置為 最大值（255），PROX高閾值設置為最小值（0）。因此，PROX測量值始終大于高閾值（0）或小于低閾值（255）。 每次測量后都會發生PROX中斷。
ALS中斷的機制與PROX中斷相同。因此，ALS低閾值設置為最大值（4095），ALS高閾值設置為最小值（0）。因此， ALS測量值始終大于高閾值（0）或小于低閾值（4095）。每次測量后都會發生ALS中斷。
表2.1-1 初始化過程參數列表
可以更改表中的設置值。要找出最佳設置值，請遵循以下程序。
中斷設置 適當?shù)拈撝翟O置可以減少從主機讀取浪費的寄存器數量。例如，如果ALS_DT為“1000”，則將ALS低閾值設置為“5 00”，并將ALS高閾值設置為“1500”。因此，在ALS_DT值大于“1500”或小于“500”之前，不會發生中斷。
PROX背散射設置 PROX_BSCAT=0b0000表示“無接近偏差取消”。每個計數從接近偏移量數據中“減去”約32個計數。確定PROX背散 射設置的步驟如下：在LT-1PA01視野中沒有IR反射對象，調整PROX_BSCAT以最大限度地減少接近數據計數。請注 意，接近數據計數應始終大于零。
ALS IR補償設置 可編程主動IR補償微調具體玻璃的ALS性能。優化各種IR內容光源之間的測量變化。IR補償值取決于芯片涂層變 化和客戶光學解決方案、機械解決方案和玻璃類型。當玻璃非常暗（可見度小于10%）時，最需要調諧。 如果客戶不了解光學/機械布局，客戶應使用代碼：0b10000。
• 0b00000：最低IR補償
• 0b10000：默認值
• 0b11111：最大IR補償
IR compensation range = 2.1% + ALS_KN × 0.1% （EQ.2,1-1)
確定ALS IR補償設置的步驟如下所述：
• 第1步：在沒有紅外光譜的白色LED光源下測量ALS計數和照度等級。
• 第2步：測量850納米紅外LED以下和白光LED光源以下的ALS計數和照度等級。
• 第3步：調整ALS的IR補償（寄存器0x03，位4:0），直到紅外LED光源的比例低于10%。
2、中斷處理
2.1 清除中斷
通過向主機側的每個INTERRUPT位（地址：0x04）寫入“0”來實現清除中斷。在清除所有中斷的情況下，將“0” 寫入每個INTERRUPT位，其中包括7位和3位。
為了消除意外清除中斷的可能性，將“1”寫入不應清除的位。將“1”寫入數值為“0”的位沒有任何結果。該 值不變?yōu)椤?”，仍然是“0”。當然，將“1”寫入數值為“1”的位沒有任何結果。
2.2 讀取測量數據
從以下4個寄存器讀取測量數據：PROX_DT@0x0A、ALS_DT1@0x0B、ALS_DT2@0x0C和PROX_WASH@0x0D。ALS_DT為12 位長，分別存儲在ALS_DT1和ALS_DT2中作為MSB和LSB。如果PROX_WASH位（PROX_WASH@0x0D，0位）為0b1, 則PRO X_DT始終為0x00。
2.3 信號處理
計算照度和確定接近的信號處理采用ALS_DT1, ALS_DT2、PROX_DT和PROX_WASH的測量數據。照度計算使用ALS_DT 1和ALS_DT2的測量值。接近確定使用PROX_DT和PROX_WASH。
2.4 照度計算方程
在LT-1PA01的ADC輸出代碼與勒克斯成正比。
在等式2.2.4-1中，

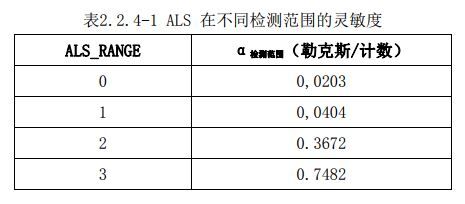

是計算的勒克斯讀數，OUT表示ADC代碼。要插入的常數α由檢測范圍位ALS_RANGE（寄存 器0x02位1:0）決定，并且與光源類型無關。四種不同的比例因子如表2.2.4-1所示。
2.5 接近確定法

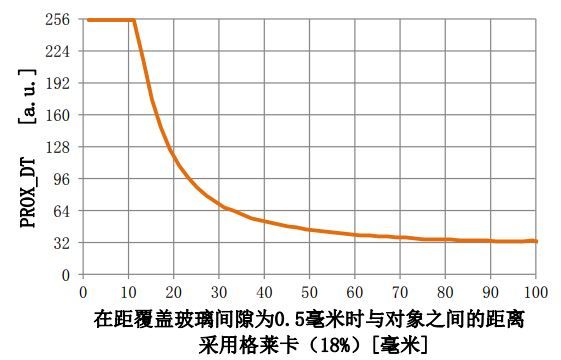

在接近探測中，傳感器發射紅外光，并通過比較紅外光反射值和閾值來實現接近探測。您可以通過讀取PROX_DT 寄存器獲得測量的紅外光反射值。傳感器-對象距離和PROX_DT之間的關系示例如圖2.2.5-1所示。
圖2.2.5-1 傳感器-對象距離和PROX_DT之間的關系示例

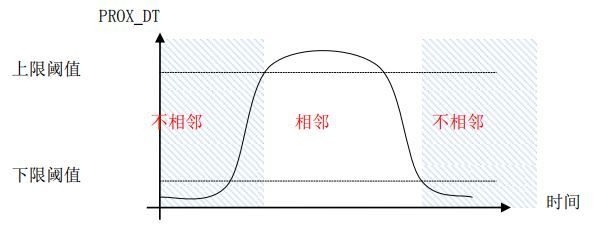

采用反射紅外光的兩個閾值來確定具有遲滯的對象的相鄰性（圖2.2.5-2）。 由于認為PROX_DT（反射值的數量）越多越靠近一個對象，當PROX_DT超過上限閾值時，它確定該對象相鄰，當PR OX_DT低于下限閾值時，它確定該對象不相鄰。
圖2.2.5-2 采有兩個閾值的接近判斷示例
