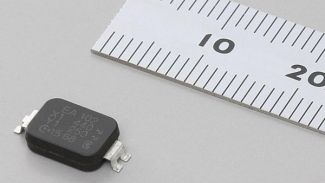

村田Y1安規SMD陶瓷電容器DK1系列
村田的安規電容你以為都是帶引腳的嗎？村田代理商為你介紹村田SMD系列的安規電容。村田DK1系列是通用型、 樹脂壓模、 表面貼裝的IEC 60384-14 Y1等級安全規格認證陶瓷電容器，適用于薄型電源。 該電容器通過采用在圓板型陶瓷介電質上安裝板狀端子并進行樹脂壓模，將引線型電容器產生的端子部分厚度進行抑制，實現了小于2.5mm的安裝高度。 壓模樹脂的性能經過了調整，并且該電容器經過專門設計從而可通過金屬端子連接到基板。 因此，可確保較高的抗冷卻/加熱循環性能等高可靠性。 得益于元件回流表面貼裝，不再需要確；灞趁娴慕^緣距離。
安全規格認證電容器主要以去除商用交流電源線上疊加的噪聲為目的，配置于電源線輸入側。 該電容器非常適合用于緊湊型AV設備、LED照明設備和1U機架式設備等所有要求薄型的交流-直流開關電源。 該陶瓷電容器可用作Y級或X級電容器。 作為用于2類電源的Y級電容器和用于一次側和二次側耦合的電容器，DK1電容器有助于減小電源設備的尺寸和厚度。
Y1亞等級 電容器從線路連接到底板， 根據國際標準IEC 60384-14絕緣類型的分類，對該類電容器的性能要求最高。 該標準從防止因漏電造成火災和觸電等觀點出發，對連接于商用電源上的電容器的耐壓性能和阻燃性能進行了規定。 這些電容器還符合UL (UL 60384-14)、ENEC (EN 60384-14)、CQC (IEC 60384-14) 以及KTC (KC 60384-14) 認證標準要求。
該電容器的尺寸僅為11.4mm x 6mm x 2.5mm（長x寬x厚），工作溫度范圍為-40°C至+125°C？捎秒娙葜捣秶鸀10pF至1500pF，Y1額定電壓為250VAC RMS和300VAC RMS。
村田Y1安規電容規格
- 工作溫度范圍：-40°C至+125°C
- 尺寸（長x寬x高（最大值））：11.4mm x 6.0mm x 2.5mm
- 絕緣電阻：6000MΩ以上
- 符合RoHS要求
