為什么要將電解電容器更換為MLCC呢？有哪些好處
1、MLCC的大容量化使其可用于更換電解電容器
隨著作為電子設備主要角色的LSI與IC的高集成化，向其進行供應的電源向低電壓化趨勢發展，同時，隨著多功能化的發展，消費電力隨之增大，且形成大電流化的趨勢。為應對低電壓及大電流化，電子設備的電源開始采用分散電源系統，從中間總線轉換器將多個小型DC-DC轉換器（POL轉換器）配置在LSI及IC等負載附近。
POL轉換器外接有多個電容器。尤其是平滑用輸出電容器中需要很大的靜電容量，因此以往一直使用鋁電解電容器及鉭電解電容器。
但，這些電解電容器難以小型化，因此會阻礙電路向節省空間的方向發展。同時，還存在波紋電流導致自己發熱較大等問題。

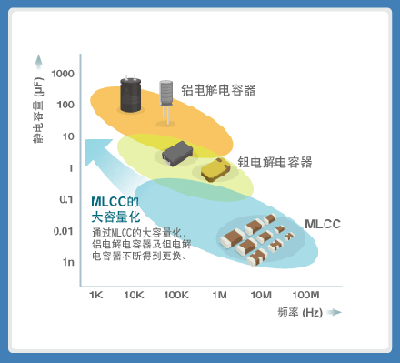

多用于電子設備中的MLCC雖然擁有優異特性，但其靜電容量較小，因此主要用于濾波電路或高頻電路中。但近年來，隨著MLCC的電介質薄層化及多層化技術的發展，數10～100μF以上的大容量MLCC實現了產品化，從而使其可用于更換電解電容器。
2、各類電容的使用注意事項

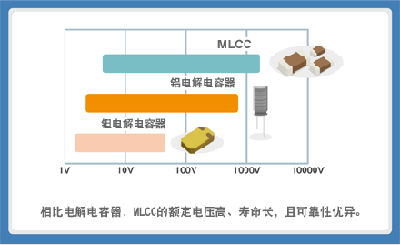

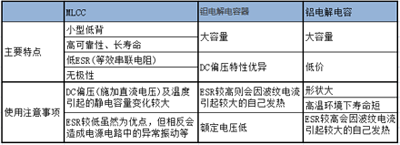

MLCC、鋁電解電容器、鉭電解電容器的主要特點與注意事項如下所示。在更換為MLCC時，需要了解這些電容器的優點與缺點，同時還需要知曉在使用時的注意點。
大容量MLCC可用于更換電解電容器，但需要注意的是，其存在溫度及DC偏壓會導致較大靜電容量變化率的缺點。同時，ESR過低的特點起到了反效果，這可能會導致在電源電路中發生異常振動。
問題：為什么將MLCC作為DC-DC轉換器的輸出電容器使用時會發生異常振動？
MLCC特點在于低ESR，但與鋁電解電容器相比ESR過低，因此反而引起了DC-DC轉換器輸出電壓不穩定，從而產生振動。

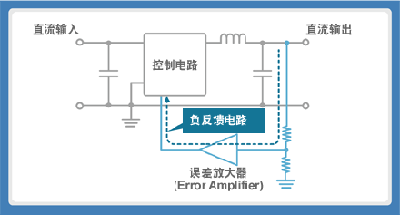

如圖所示，將DC-DC轉換器的輸出電壓與標準電壓相比，其誤差部分通過誤差放大器(ErrorAmplifier)發達后進行負反饋，從而得到一定的穩定直流電壓。但平滑電路的電感器(L)與電容器(C)會引起信號的相位延遲。相位延遲接近180°時會變?yōu)檎答仩顟B(tài)，引起不穩定，從而產生振動。
問題：用于防止異常振動的相位補償是什么？

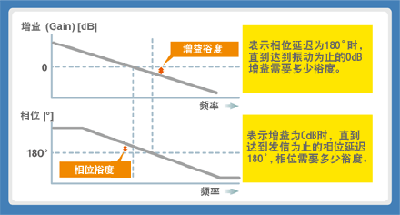

負反饋是否穩定工作可通過稱為波德圖的圖表進行判定。該圖表的橫軸表示頻率，縱軸表示增益（Gain）與相位。
因電感器(L)與電容器(C)產生的相位延遲越接近180°，則會變?yōu)檎答仯瑥亩敵鲎兊貌环定，但相位延遲在180°時通過將增益控制在1及以下(0dB及以下)時，可收斂信號，從而防止振動發生。
因此，為減少相位延遲，通過在誤差放大器周圍連接電容器或電阻來去除相位延遲進行調整。這種方法稱為相位補償。在輸出電容器中，以往使用ESR較高的鋁電解電容器的設計中不會產生問題，但ESR較低的MLCC會發生補償不足，從而會引起異常振動，因此在更換時需要注意。
TDK提供可將ESR設計為任意數值的ESR控制電容器？捎行ё鳛橄辔谎a償進行使用。詳細內容于后述“更換為MLCC的事例去耦電容器（旁路電容）”內的問題中進行說明。
3、容量大，但會因自己發熱容易導致壽命變短的電解電容器
電容器的ESR會根據頻率不同而發生變化。
將某一頻率中電容器的ESR表示為R，波紋電流表示為I，則RI2的電力出現熱損耗，從而使電容器自己發熱。

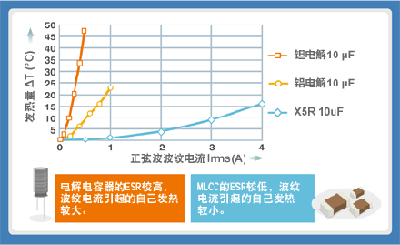

電解電容器擁有大容量的特點，但由于其ESR過高，因此波紋電流導致發熱過大是其缺點。
電容器可接受的波紋電流上限值稱為允許波紋電流。若使用時超過允許波紋電流時會縮短電容器的壽命。
注：ESR與波紋電流

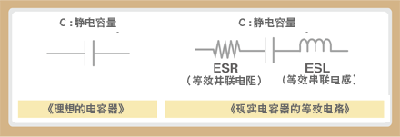

理想的電容器是只有靜電容量的元件，但現實中，其還擁有因電極帶來的電阻成分與電感成分。電路圖中無法標識的電阻成分稱為ESR（等效串聯電阻）、電感成分稱為ESL（等效串聯電感）。

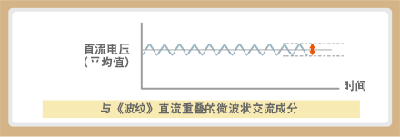

直流電流雖然是以一定電壓并沿一個方向流動的電流，但電源電路的直流電流中重疊有噪聲電流等各類交流成分。例如，通過對商用交流電進行整流（全波整流）后得到的直流電流中包含有周期為商用交流電2倍的微波（波紋）狀脈動電流。同時，開關方式的DC-DC轉換器中，直流電壓重疊有開關周期的脈動電流。這些均稱為波紋電流。
4、鋁電解電容器的壽命為10年

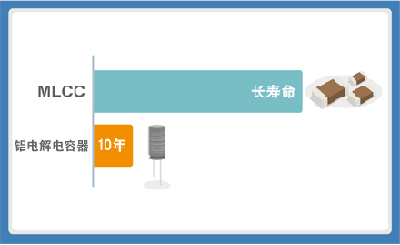

鋁電解電容器的靜電容量大，價格低，因此廣泛使用于電子設備中，但其有使用壽命，因此在使用時需要特別注意。鋁電解電容器的壽命一般為10年左右。這是由于電解液干涸（蒸發）導致靜電容量降低而引起的（容量流失）。
電解液的消失量與溫度有關，其基本符合被稱為"阿倫尼烏斯定律"的化學反應速度理論。該定律表示，若使用溫度上升10℃則壽命會變?yōu)樵瓉淼?分之1，若下降10℃則壽命會變?yōu)樵瓉淼?倍，因此10℃2倍定律。因此，在波紋電流導致自己發熱較大的條件下進行使用時，壽命將會進一步縮短。
同時，電解液的干涸也會使ESR上升。直流電壓與波紋電壓重疊時，需要注意波紋電壓的峰值不要超過額定電壓（耐壓）。電源電路等使用額定電壓為輸入電壓3倍左右的電容器。
