貼片電容MLCC問答：關于MLCC的十大問題
MLCC即是多層陶瓷電容器，是電子信息產品不可或缺的基本組件之一。我國MLCC的生產起步在80年代初，行業早期主要是在外資企業的帶動下發展起來的，近年來國內企業在技術上實現突破，行業國產化成效顯著，并推動了MLCC產量迅速增長。
目前，MLCC的應用領域已從手機、電腦、電視機等消費電子領域，逐步拓展到新能源發電、新能源汽車、節能燈具、軌道交通、直流輸變電、三網融合、高清電視、機頂盒、手機電視等多個行業。對于這個悄悄活躍在人們生活中的MLCC元件你又知道多少呢？
1.什么是MLCC？
答：MLCC是英文Multi-layerceramiccapacitors的簡稱，中文意思是多層陶瓷電容.
MMuliple多
LLayers層次
CCeramic陶瓷
CCapacitor電容器
2.MLCC由哪些材料組成？
答：MLCC主要由絕緣體材料和電極材料組成，絕緣體材料主要使用陶瓷，其包括TiO2(二氧化鈦)、BaTiO3（鈦酸鋇）、CaZrO3(鋯酸鈣)等，電極材料一般選用AgPdalloy（銀鈀合金）.
3.MLCC是結構如何構成的？
答：基本構造是將陶瓷和內部電極交相重疊，具體參見下圖1.
圖1：MLCC結構圖
4.MLCC有哪些參數？
答：MLCC的常用的參數有容值，容差，材質，尺寸（厚度），額定電壓，耐電壓，DF值，IR值。
5.MLCC有哪些用途或類型？
答：根據MLCC的制作工藝和參數，在各個電子領域都有相對應的用途和分類，一般有普通型陶瓷貼片電容，Q值高或高頻型陶瓷貼片電容，逆轉型陶瓷貼片電容，排容型陶瓷貼片電容，汽車級陶瓷貼片電容，微波型陶瓷貼片電容，低等效電感類的陶瓷貼片電容，降低噪聲功能的陶瓷貼片電容，防止短路設計的陶瓷貼片電容，三端子類的陶瓷貼片電容，安規類的陶瓷貼片電容等等.
6.根據MLCC的結構可以計算它的容值嗎？如何計算？
答：可以計算，計算公式C=K×[(S×n)/t]
這里，C=電容量，K=介電常數，n=介電層層數，S=電極面積，t=介電層厚度
7.MLCC是如何生產制造的？

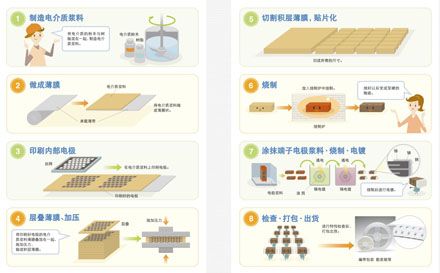

參見下圖2.
圖2：MLCC制造工序
8.MLCC和其它電容比較有哪些好處？
答：MLCC是相交重疊兩端電鍍的結構，原材料豐富，結構簡單，價格低廉，而且電容量范圍較寬（一般有幾個PF到上百μF），損耗較小，電容量溫度系數可根據要求在很大范圍內調整，和其它的電容器相比具有體積小、容量大、耐熱性好、適合批量生產、價格低等優點，迎合了當今“更輕、更薄、更節能“的設計理念.
9.全世界有多少生產MLCC的生產商？都在哪里？
答：全世界大約有20多家MLCC生產商，經常使用的生產商如下：
日本：京瓷(KYOCERA)、村田（MUTATA)、丸和（Maruwa）、TDK、太陽誘電（TAIYO).
韓國：三星(SAMSUNG).
美國：基美(KEMET)、AVX.
臺灣：達方(DARFON)、禾伸堂(HEC)、國巨(YAGEO)、華新科(WALSIN).
大陸：宇陽(EYANG)、風華高科(FENGHUA).
10.目前全世界尺寸最小的MLCC有多。渴悄羌夜局圃斓？
答：目前全世界尺寸最小為008004（公制為0201），其L*W=0.25mm*0.125mm，由日本村田公司制造.
