新唐科技LCDView介紹：可視化LCD應用程序開發工具
新唐科技可視化 LCD 應用程序開發工具：LCDView
新唐NuTool - LCDView 是一個可視化的 LCD 應用程序開發工具，可以當作一個單獨的程序運行，也可以作為Keil或IAR的插件啟動。
NuTool - LCDView 具有開發與狀態檢視二種功能模式。
在開發模式 (Create Mode) 中：
使用者可以先拖曳 icon 布局 LCD layout, 并能在設置好對應 COM/SEG 后，點擊 “Generate header file” 自動產生頭文件代碼。
此頭文件為 Nuvoton LCD 范例程序所需的重要頭文件, 將有助于用戶快速完成應用程序的客制化。
LCD layout建構完成后，可點選 save project 將目前建構的 LCD layout project 存下來，以供下次讀取。
在狀態檢視模式 (Emulator Mode) 中：
在程序運行時或除錯時，能直觀的在 PC 上仿真出 LCD 設備的顯示狀態，使客戶在沒有實體 LCD 面板的環境下也能夠開發 LCD 應用程序。
作為單獨工具運行時，可在不中斷芯片中程序的情況，周期性更新 LCDView 顯示的狀態。
作為Keil或IAR的插件運行時，可伴隨著除錯環境啟動，并實時的反應出單步執行后的 LCD 顯示變化。在程序運行時，會使用固定的窗口刷新周期來更新 LCDView 的內容。
使用流程為先利用 "create mode" load 建構好的LCD layout項目，再 load NuTool-PinConfigure 工具產出的 .cfg 檔案得到 LCD腳位的信息 (optional)，然后接上目標的 NuMaker board，LCDView 即會透過 Nu-Link adaptor 自動將 target chip 數據讀回來并更新 LCDView Emulator 呈現的內容。

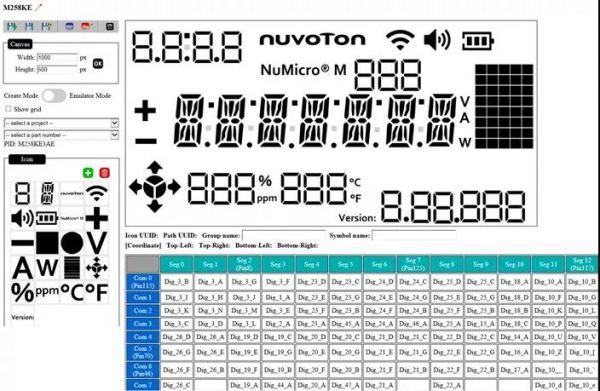

以上為 NuTool - LCDView 圖示
編輯：zzy 最后修改時間：2022-04-29
