新唐 M031BT 應用實例 - 藍牙牙刷呵護您的口腔健康
因應高齡社會的趨勢與個人健康管理觀念的提倡，除了常見的健康量測儀器外，近期藍牙傳輸?shù)募夹g(shù)更推廣到牙齒照護等，搭配著藍牙透傳的技術與各廠商開發的APP結合，紀錄個人健康指數的信息、口腔健康與刷牙習慣，協助廠商不僅僅是提供家居產品，而更開拓個人化的服務的可能性，加強與客戶端售后服務的鏈接。

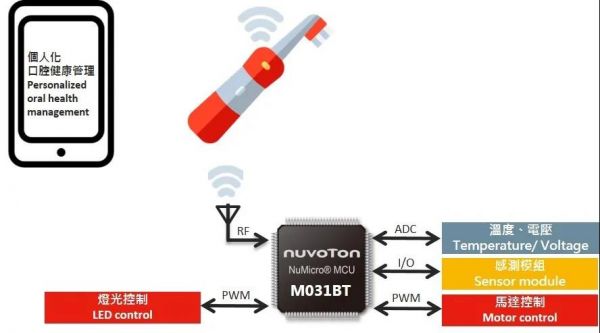

以電動牙刷為例，透過新唐搭載Arm® Cortex®-M0的NuMicro® M031BT，即可利用藍牙透傳來傳輸資料到APP中達到差異化的服務，具備12 路 96 MHz PWM，可提供作馬達控制來驅動并調節電動牙刷的振動頻率，還可以提供做為調控電動牙刷的燈光，顯示電動牙刷不同的使用模式或效果，接著透過多組I/O來連接感測模塊，高采樣率的ADC也可以提供精準的電壓量測確認電動牙刷的電量等，以上都可以透過一顆內建豐富周邊與優異模擬控制功能并整合藍牙技術的NuMicro M031BT微控制器實現。
新唐NuMicro M031BT系列以 Arm Cortex-M0 為核心，提供 BLE 5.0 和 2.4 GHz 雙模功能，針對射頻應用提供高達 +8 dBm 的射頻發射功率、-94 dBm 的良好接收靈敏度、1 Mb/s 或 2 Mb/s 的傳輸速度，并且能在 2.4GHz 干擾嚴重的環境提供突出的抗噪表現，提升通信距離和可靠性，滿足智能家庭、消費電子以及工業物聯網等應用場景的需求。
NuMicro M031BT 系列工作頻率高達 48 MHz 并內建最高128 KB Flash 和 16 KB SRAM，豐富的周邊I/O如可配置成UART、I2C 或 SPI的高彈性通用串行控制接口(USCI)、3 組。6 MHz UART 并可支持單線式傳輸?shù)。此外，運作于1.8V至3.6V工作電壓，內建32位硬件乘法器/除法器、高達5通道PDMA、16通道12位2 MSPS高采樣率的ADC可運行在1.8V低電壓，提供精確且快速地效能表現，12路96 MHz PWM可快速響應和精準的控制外部裝置。
NuMicro M031BT 系列為了保護開發者的知識產權，內嵌一個額外的安全保護 Flash 區塊(SPROM, Security Protection ROM)，提供一個獨立且安全加密執行區域以保護關鍵程序代碼。內存鎖定功能 （Flash lock bits） 設計提供固件防止外界訪問或?qū)懭氡Ｗo(hù)。每一顆M031BT 具有一個 96 位芯片唯一序號(Unique Identification， UID)及一個 128 位唯一客戶序號(Unique Customer Identification， UCID)，大幅提升產品的保密與代碼安全性。
相較于傳統BLE SoC提供集成簡單周邊的方案，NuMicro M031BT 系列內建豐富周邊與優異模擬控制功能，不僅大幅縮小 PCB 尺寸，QFN48封裝面積僅有 5mm x 5mm，也降低射頻布局困難度，加上新唐透傳范例代碼使得低功耗藍牙的應用開發變得相當容易，并通過藍牙協會認證取得Component （Tested）與End Product兩種QDID，確保產品藍牙連線質量與兼容性，便于客戶在終端產品的整合設計。
