新唐M481ZIDAE
M481ZIDAE
M481基礎系列目前共有6個型號，分別為：M481LGAAE、M481LIDAE、M481SGAAE、M481SIDAE、M481ZGAAE、M481ZIDAE，實際為三個型號，其中有三對的區別僅僅為FLASH與SRAM的不同。

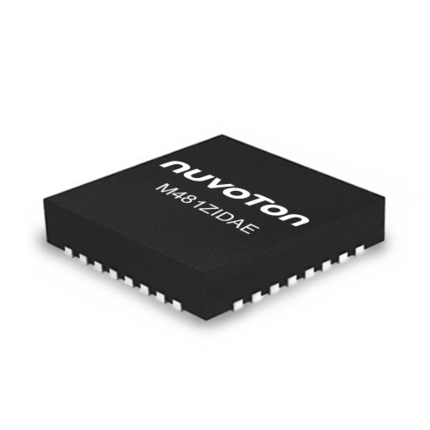

M481ZIDAE以Arm® Cortex®-M4F為核心，是帶有DSP指令集的高效能低功耗微控制器。其系統最高可運行至192 MHz，動態運作下的功耗僅175 μA/MHz。 內建512 KB雙區塊 (Dual Bank) 架構快閃記憶體 (Flash)，可支持OTA (Over-The-Air) 韌體升級，并內建160 KB SRAM，包含32 KB快取 (Cache) 用于加速外部SPI Flash就地執行 (eXecute-In-Place)。出廠前預先燒錄bootloader，提供安全啟動 (Secure Boot) 功能，可對存放于內建快閃記憶體內的程式碼進行完整性檢查，并整合安全保護區塊 (Secure Protection ROM)，提供一個用于保存機密程序或資料的安全空間。內建一次性可燒錄 (One-Time Programmable ROM) 區塊，可用于產品生命周期的管理。
M481ZIDAE支持1.8V到3.6V操作電壓，以及-40°C到105°C的工業級工作溫度。本系列配置有多種高速UART/ SPI/ I2C/ PWM周邊介面。封裝型式為QFN33。
應用領域：
物聯網設備、資料收集器…等。
關鍵特性：
| • | 核心 | | | - | 高達192 MHz Arm® Cortex®-M4F核心 | | | - | DSP指令集 | | | - | 記憶體保護單元 | | | | | • | 記憶體 | | | - | 512 KB 快閃記憶體 | | | - | 160 KB RAM，包含32 KB外部SPI Flash快取 | | | - | 4 KB 安全保護區塊 (SPROM) | | | - | 2 KB 一次性燒錄區塊 (OTP) | | | | | • | 循環冗余校驗 (CRC) 單元 | | | | | • | 16通道周邊DMA控制器 | | | | | • | 時脈源 (Clocks) | | | - | 4到24 MHz晶振 | | | - | RTC用32 kHz振蕩器 | | | - | 內部12 MHz RC振蕩器 | | | - | 內部10 kHz RC振蕩器 | | | - | 內部PLL可達480 MHz | | | | | • | RTC | | | - | 80位元組備份暫存器 | | | | | • | 計時器和PWM | | | - | 4個32位元計時器 | | | - | 12個增強型PWM帶有12個16位元計時器 | | | - | 12個基本型PWM帶有2個16位元計時器 | | | - | 1個24位元倒數SysTick計時器 | | | - | 1個看門狗計時器 | | | - | 1個視窗看門狗計時器 |
| | • | 類比周邊 | | | - | 1個12位元，多達10通道5 MSPS SAR ADC | | | - | 2個12位元1 MSPS DAC | | | - | 2個滿擺幅 (Rail-to-rail) 比較器 | | | - | 1個運算放大器 | | | | | • | 通信介面 | | | - | 多達6個低功耗UART介面 (17 Mbps)，包含2個LIN介面 | | | - | 多達3個ISO-7816介面 (3.4 MHz)，支持全雙工UART模式 | | | - | 3個I2C介面 (可達3.4 Mbps) | | | - | 1個SPI Flash介面 (可達96 MHz) 支持四線模式 | | | - | 1個四線SPI介面 (可達96 MHz) | | | - | 多達3個SPI/ I2S介面 (SPI可達96 MHz、I2S可達192 kHz/16-bit) | | | - | 1個I2S介面 (192 kHz/ 32-bit) | | | - | 2個USCI介面，支持可程設UART/ SPI/ I2C | | | - | 1個SD卡控制器 (50 MHz) | | | | | • | 控制介面 | | | - | 1個正交編解碼介面 | | | | | • | 操作特性 | | | - | 電壓范圍：1.8V至3.6V | | | - | 溫度范圍：-40°C至+105°C |
|
