最新低功耗LCD微控制器內建電容式觸控 - 應用于輸液泵及多樣面板方案
Cortex-M23 內核
NuMicro M256 系列
IC 特點
M256 系列是 32 位低功耗微控制器產品內建 LCD 驅動以及電容式觸控，基于 M23 內核支持 Armv8-M 指令集架構，工作頻率為 48 MHz，內建 128 KB Flash 及 16 KB SRAM，運作在 1.75V 至 5.5V 寬工作電壓和 -40℃ 至 105℃ 的工業溫度范圍。
M256 系列內建 8 x 28, 6 x 30, 4 x 32, 8 x 44, 6 x 46, 4 x 48 COM/SEG 驅動控制器，具備電荷泵以及內部電阻分壓驅動 LCD 方式，電荷泵用以確保電池電壓降低的情況下 MCU 仍能使 LCD 對比度保持一致，并能支持 3V 至 5V 的 LCD 玻璃；內建觸控按鍵偵測電路，增加可調配參數有利于 Touch key 算法的執行效率，提供高達 16 信道獨立按鍵，并具備低功耗、防水以及高抗干擾的特色。
M256 系列支持豐富的周邊界面，如定時器、看門狗定時器、5 路 PDMA、3 組 UART、1 組 I2C、1 組 SPI/I2S、1 組 USCI (通用串行接口)與 6 路 16 位 PWM。整合高性能模擬周邊電路，包含 16 信道 12 位 730 kSPS 采樣率 ADC、兩組模擬比較器 (ACMP)、溫度檢測傳感器來降低外部周邊組件的采用并縮小終端產品尺寸，并提供多種封裝。
電動自行車面板
應用場景
觸摸按鍵通過IEC 61000-4-6 10V動態電流測試
電池供電、MCU平均耗電: <3uA 以供鋰電池超過30小時以上續航力
RTC提供休眠時間紀錄時間功能
LCD內建電荷泵驅動使得戶外顯示效果佳
電容式觸控感測
結構
最外層為一薄薄的二氧化硅硬化處理層
第二層為 ITO，在玻璃表面建立一均勻電場
最下層的 ITO 作用為遮蔽功能，以降低干擾
工作原理
利用感應人體微弱電流的方式，可令電場引發電流
電容式觸控面板已由在ITO銦錫氧化物玻璃上加工形成觸控傳感器，當手指碰觸屏幕時，ITO Pattern及控制IC便會立即感測到電容的變化，并且藉由感測點的電容強弱，計算出觸控點的位置

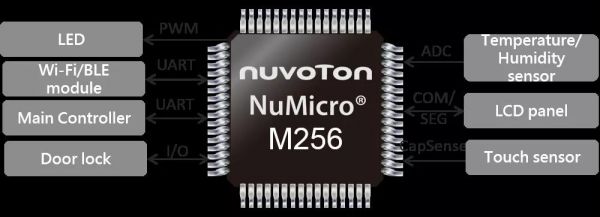

洗衣機控制面板
應用場景
支持高達16通路觸控按鍵
觸摸按鍵通過IEC 61000-4-6 10V動態電流測試
觸摸按鍵防水功能佳
LCD具備buffer驅動電流功能

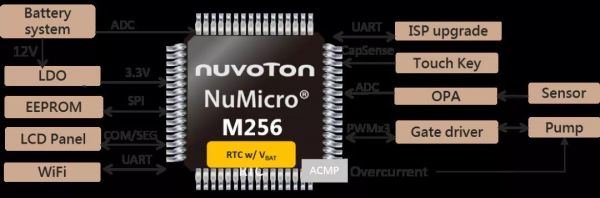

輸液泵
應用場景
PWM用來控制三相電機,使幫浦按照一定順序和運動規律上下往復運動
6路以上12-bit ADC 連接多種傳感器: 紅外滴數傳感器(控制流速/流量)、壓力傳感器(堵塞檢測)、超聲波氣泡傳感器
內建LCD驅動與觸控按紐
當幫浦異常內建的ACMP及時切斷輸液通路
當AC斷電時內建RTC具備獨立VBAT引腳做數據保持
提供高達7路串口用來實現智能醫療云端管理
